Benetech GT5306A

MĚŘIČ IZOLAČNÍHO ODPORU TESTER RCD

Přesný, spolehlivý a pohodlný na ovládání.

Prezentované zařízení umožňuje kontrolu parametrů diferenciálně-proudových jističů RCD – zejména doby odezvy jističe RCD, po které je odpojeno napětí při dané hodnotě proudu.

Funkce AUTO RAMP umožňuje testování doby odezvy a hodnoty proudu. Na základě indikací na displeji umožňuje zkontrolovat, zda je kabeláž správná, a po dokončení testu se výsledky měření automaticky zobrazují na obrazovce. Má také možnosti fáze 0° a 180°, které vám umožní zkontrolovat nejrychlejší dobu spouštění. Symbol „OL“ se zobrazí po překročení rozsahu. Přístroj je vybaven bezpečnostní ochranou při použití pojistek a splňuje také bezpečnostní normy CAT III 300V.

POUŽITÍ

Tester najde použití m.in:

• v energetice,
• Výroba,
• hutnictví,
• chemického průmyslu,
• obsluha elektrických instalací v domě
• a dalších odvětvích.

Osvědčí se perfektně při výrobních procesech, servisu instalací, kontrole a údržbě ochranných a přepěťových spínačů.

Nejdůležitější funkce:

• Měření izolačního odporu
• Měření střídavého proudu (AC)
• Měření stejnosměrného proudu (DC)
• Malé měření odporu
• Ukládání naměřených hodnot/dat
• Indikátor nízké úrovně nabití baterie;
• Velký digitální LCD displej
• Externí napájecí zdroj stejnosměrného proudu (DC) DC9V 1,5A;
• Alarm překročení limitu
• Červená kontrolka alarmu, zvukový alarm
• Alarm vysokého napětí

Specifikace zařízení:

• Displej: LCD displej, 3,5-místný (max. čtení „1999“)
• Indikátor přetížení: po překročení horního rozsahu první číslice zobrazí „1“
• Doba vzorkování: 3krát za sekundu
• Přípustná výška: ≤ 2000 m
• Dodatečný teplotní koeficient odporu: 0,15 stanovená přesnost / °C(< 18 °C nebo > 28 °C)
• Pracovní prostředí: uvnitř místností, Stupeň znečištění: 2
• Podmínky použití: teplota: -15 ~ 55 °C vlhkost: < 75% RH
• Podmínky skladování: teplota: -40 ~ 60°C vlhkost: < 90%RH
• Ochrana proti přetížení: 100 mA / 60 V (resetovatelná pojistka)
• Indikátor nízkého stavu baterie: na obrazovce se zobrazuje symbol baterie
• Napájení: 6 x baterie AA 1,5 V nebo externí napájecí zdroj 9 V DC
• Spotřeba proudu: příkon bez zatížení < 300 mW během provádění testu
• Rozměry: 176 x 110 x 77 mm
• Hmotnost: 580 g (včetně baterií)

✅ Dvě možnosti zdroje napájení:

• 6 x baterie AA 1,5 V
• externí napájecí zdroj 9 V DC

PODROBNÉ TECHNICKÉ ÚDAJE:

Tester izolačního odporu:

• Jmenovité napětí: 250 V / 500 V / 1000 V
• Přesnost: ±10%

Rozsah testování: ✅250V

• R=250kΩ 1mA
• Izolační odpor: 1MΩ~200MΩ
• Přesnost: ±10%

✅500V

• R=500kΩ 1mA
• Izolační odpor: 1MΩ~200MΩ
• Přesnost: ±10%

✅1000V

• R = 1 MΩ
• Izolační odpor: 1MΩ~2000MΩ
• Přesnost: ±10%

Charakteristický:

• Proud zkratu: < 1.8 mA
• Medián odporu: 250/500V: 100MΩ
• Odolnost: Ω~2KΩ, < 50Ω dojde k poplachovému zvuku; Testovací proud: 1 mA, Přesnost +(0.8%±6)
• Měření stejnosměrného napětí: 0V~1000V; Přesnost +(0.5% ±6)
• Měření střídavého napětí: 0V~750V; Přesnost +(1% ±6)

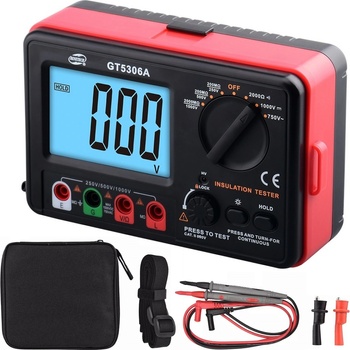

✅ Obsah sady:

• 1x Měřič izolačního odporu vysokého napětí GT5306A
• 1x Černý měřící kabel
• 1 x Červený měřící kabel
• 2 x Krokodýlové svorky
• 6 x Alkalická baterie AA 1,5 V
• 1 x Návod k použití
• 1x Pouzdro

POPIS PRVKŮ POUZDRA:

• (1) Tlačítko napájení / tlačítko pro výběr funkcí: zapíná/vypíná zařízení a umožňuje výběr funkcí. Pro zlepšení životnosti baterie je nutné ji ponechat v poloze „OFF“, pokud zařízení není používáno.
• (2) Indikátor vysokého napětí (LED dioda)
• (3) Tlačítko udržování výsledků čtení: Stiskněte tlačítko, aby se výsledky aktuálního čtení udržovaly na obrazovce. Symbol HOLD bude viditelný na obrazovce, opětovným stisknutím tlačítka tuto funkci vypnete.
• (4) Tlačítko podsvícení obrazovky: zapne/vypne podsvícení.
• (5) Tlačítko TEST – tlačítko zapnutí testu
• (6) L: připojeno k zásuvce hrotu testovaného obvodu.
• (7) Vstup: kladný konec testu vstupního napětí, odporu pod 2 kΩ a testu kontinuity (V/Ω).
• (8) G: zásuvka ochranného hrotu; pokud testovaný objekt vyžaduje přidání ochranného kroužku k odstranění efektu úniku, měl by být elektrodový vodič ochranného kroužku připojen k zásuvce koncovky „G“; záporný vstup, test napětí, odporu a kontinuity (G).
• (9) E: „Jack“ propojit s měřeným objektem
• (10) LCD displej
• (11) Černý testovací kabel s krokosvorkou
• (12) Červený testovací kabel s krokosvorkou
• (13) Zásuvka napájecího zdroje DC 9V umožňuje připojení externího napájení pro napájení vnitřního obvodu.

POPIS PRVKŮ DISPLEJE:

• A. Rozsah měření napětí
• B. Funkce uchovávání dat
• C. Napětí AC
• D. Naměřená hodnota
• E. Indikátor vysokého napětí
• F. Indikátor slabé baterie
• G. Jednotka napětí/odporu

Schéma metody měření izolačního odporu.
