Benetech GT5307B

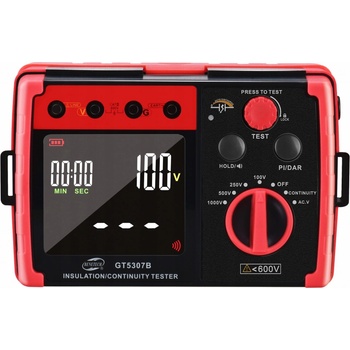

Měřič izolačního odporu vysokého napětí: Benetech GT5307B

Tester izolace, určený k provádění zkoušek vysokým napětím.

Zkouška se provádí mezi prvky elektrických obvodů a izolačními prvky, jako jsou například: izolace vodičů, kryty nebo těla zařízení, elektrické nářadí, pouzdra, rozvodné skříně apod.

Cílem je eliminovat citlivá zařízení a prvky, které mohou přímo nebo během provozu po čase způsobit oslabení izolace a úraz elektrickým proudem.

NEJDŮLEŽITĚJŠÍ FUNKCE:

• Měřič uzemnění s přehledným a velkým LCD displejem
• měření odporu uzemnění země (půdy):
• jednoduché 2-vodičové měření
• přesné 3-vodičové měření
• měření potenciálu země
• měření poklesu napětí v uzemnění
• indikace překročení rozsahu měření
• indikátor stavu baterie
• ergonomický tvar usnadňující měření a přepravu
• praktické ochranné pouzdro
• pevné pouzdro

TECHNICKÉ PARAMETRY:

TESTER IZOLACE OBVODŮ: ⚡ Rozsah měření:

• 100 V – 0.0 ~ 1.5 GΩ
• 250 V – 0.0 ~ 5.5 GΩ
• 500 V – 0.0 ~ 5.5 GΩ
• 1000 V – 0.0 ~ 5.5 GΩ

⚡ Napětí otevřeného obvodu:

• 100 V – DC 100 V / +20 %, -0 %
• 250 V – DC 250 V / +20 %, -0 %
• 500 V – DC 500 V / +20 %, -0 %
• 1000 V – DC 1000 V / +20 %, -0 %

⚡ Jmenovitý proud:

• 250 V – 0.5 MΩ nabíjení / 0.5 mA~0.55 mA
• 500V – 0.5MΩ nabíjení / 1mA~1.2mA
• 1000V – 2.5MΩ nabíjení / 1mA~1.2mA
• 2500V – 2.5MΩ nabíjení / 1mA~1.2mA

⚡ Zkratový proud: - přibližně 2.0 mA ⚡ Přesnost: - ±5% rdg ±3%dgt

TESTER NAPĚTÍ: 30 – 600 V (Rozlišení 1 V) ⚡ Měřítko měření:

• DV - ±30 - ± 600V
• AV – ±30 – 600 V (50/60 Hz)

⚡ Rozlišení:

• DV – 1V
• AV – 1 V

⚡ Přesnost:

• DV – ±5% rdg ±3%dgt
• AV – ±5% rdg ±3%dgt

OSTATNÍ PARAMETRY ZAŘÍZENÍ:

• Displej: Maximálně 999 znaků (nad např. 1000 označuje jako 1T).
• Indikátory přetížení: Indikátory přetížení: OL se objeví po přetížení rozsahu izolace a LO po překročení rozsahu napětí.
• Auto – rozsah: Posun rozsahu do horního rozsahu: 1000 Posun rozsahu do dolního rozsahu: 95 (Pouze v rozsahu izolačního odporu).
• Frekvence vzorkování: 0.5 ~ 10krát/sec.
• Maximální výška: Méně než 2000 m (pro vnitřní použití).
• Podmínky použití: Teplota 0~40 °C, vlhkost < = 85 %.
• Podmínky skladování: Teplota -20~ 60 °C, vlhkost < = 90 %.
• Ochrana proti přetížení: Izolační odpor: AC 1200 V / 10 s. Napětí: AC 720 V / 10 s.
• Odpor napětí: AC8320 (50/60 Hz) / 5 sekund (mezi elektrickým obvodem a krytem).
• Izolační odpor: 1000 m nebo více / DC 1000 V (mezi elektrickým obvodem a krytem).
• Napájení: DC12V (8 x baterie 1.5V LR14).
• Doba provozu na baterii: přibližně 15 hodin.
• Rozměry: 153 x 96 x 220 mm.
• Hmotnost: 1032 g (bez baterií a testovacích kabelů).

• OBSAH SADY
  • 1 x vysokonapěťový tester izolace
  • 1 x červený testovací kabel
  • 1 x černý testovací kabel
  • 2 x krokodýlí svorka
  • 1 x návod k použití v polštině
  • 1 x Troba (obal)
  • 8 x alkalická baterie 1.5V LR14

POZOR!!!

Polsko příručka k obsluze je uvedena v příloze na konci popisu

POPIS PRVKŮ ZAŘÍZENÍ A PŘÍSLUŠENSTVÍ:

• LCD displej.
• Tlačítko časového regulátoru.
• Tlačítko podsvícení
• Tlačítko testu.
• Tlačítka pro nastavení času
• Přepínač funkcí
• Zásuvka červeného testovacího kabelu s vysokým napětím.
• Zásuvka zeleného ochranného kabelu.
• Zásuvka pro černý testovací kabel.
• Vstup rozhraní DC (12V/1A)
• Černý testovací kabel včetně krokosvorky.
• Zelený ochranný kabel včetně krokodýlí svorky.
• Červený vysokonapěťový testovací kabel s krokosvorkou.
• Šroubovák.POPIS PRVKŮ DISPLEJE:
• Symbol baterie.
• Symbol odpočítávání času.
• Počítadlo času
• Minuta.
• Druhý.
• Časovač 1
• Čtení napětí/odporové izolace.
• Jednotka odporu.
• Jednotka napětí
• Sekce pro odečítání napětí.
• Varování vysokého napětí
• Střídavý proud.
• Symbol mínus.
• Stejnosměrný proud.
