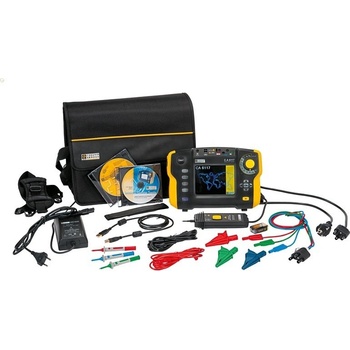

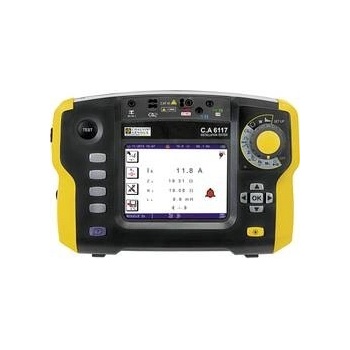

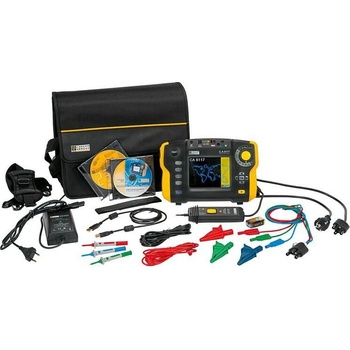

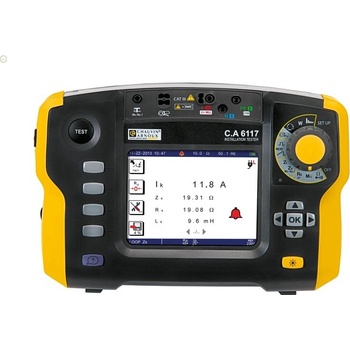

Chauvin Arnoux C.A 6117

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu na barevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.Rozhraní USB. Li-Ion akumulátory.

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

Měření do hodnoty 2 GΩ

Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA

Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B

Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí

Zobrazení induktivní složky

Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští

Měření celkového zemního odporu soustavy

Měření impedance smyčky

Zobrazení odporové a induktivní složky

Měření vnitřního odporu sítě L-N, L-L (Zi)

Měření impedance smyčky L-PE (Zs)

Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A

Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

Zobrazení průběhu napětí a proudu (osciloskop)

Měření napětí do 550 V AC/DC

Měření proudů pomocí kleští

Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

Měření výkonu do 110 kW (1P) nebo 330 kW (3P)

FFT analýza do 50 harmonické U a I, výpočet THD

Měření propojení (test propojení)

Měření propojení proudem 12 a 200 mA

Měření sledu fází

Měření napětí

Měření proudu

Měření kmitočtu

Izolační odpor testovací napětí 50 V, 100 V, 250 V, 500 V, 1000 V

Izolační odpor 10 kΩ...2 GΩ

Impedance smyčky

Impedance smyčky 0.1 Ω...3999 Ω

Výpočet zkratového proudu 0.1 A...6000 A

Vnitřní odpor sítě 0.1 Ω...3999 Ω

Výpočet zkratového proudu 0.1 A...6000 A

Selektivní měření

Malé odpory

Malé odpory 10 mΩ...39.99 Ω

Test. proud 200 mA

Zemní odpory

Měření zemních odporů 0.5 Ω...15000 Ω

Měření pomocí zemních sond

Selektivní měření s proud. sondou

Proudové chrániče

Typ testovaných proudových chráničů

AC, AC/S, A, A/S, B, B/S

Jmenovitý vybavovací proud 10, 30, 100, 300, 500, 650, 1000mA

Nastavení násobku 1/2, 1, 2, 5

Měření doby vybavení

Měření vybavovacího proudu

Měření dotykového napětí

Indikace sledu fází

Další funkce

Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.

Paměť

Rozhraní

Typ rozhraní

USB

Elektrická bezpečnost CAT 4

Stupeň krytí IP 53

Dobíjecí baterie

Napájení

Li-Ion 10,8 V, 5,8Ah

Hmotnost 2.2 kg

Rozměry 280 x 190 x 128mm

Katalogový list C.A 6116N, C.A 6117 (399,6 kB)

Katalogový list DataView (3,4 MB)

Návod k obsluze C.A 6116N, C.A 6117 - český (7,3 MB)

Návod k obsluze C.A 6116N, C.A 6117 - anglický (6,9 MB)

ELEKTRO A TRH 3-2014 - Testery instalací CA 6117, 6116N, 6113 (779,4 kB)
