Chauvin Arnoux C.A 6117 + C177A

Chauvin Arnoux C.A 6117+ DataView + C177A  - Revize instalací a hromosvodů

Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu nabarevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. Rozhraní USB. Li-Ion akumulátory.

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Měření izolačních odporů

Měření do hodnoty 2 GΩ

Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů

Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA

Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B

Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

Měření uzemnění

Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí

Zobrazení induktivní složky

Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští

Měření celkového zemního odporu soustavy

Měření impedance smyčky

Zobrazení odporové a induktivní složky

Měření vnitřního odporu sítě L-N, L-L (Zi)

Měření impedance smyčky L-PE (Zs)

Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A

Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče

Měření napětí, proudu, kmitočtu a odporu

Zobrazení průběhu napětí a proudu (osciloskop)

Měření napětí do 550 V AC/DC

Měření proudů pomocí kleští

Měření kmitočtu DC/15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

Měření výkonu do 110 kW (1P) nebo 330 kW (3P)

FFT analýza do 50 harmonické U a I, výpočet THD

Měření propojení (test propojení)

Měření propojení proudem 12 a 200 mA

Měření sledu fází

Technické údaje

Parametry

Měření napětí  Ano

Měření proudu  Ano

Měření kmitočtu  Ano

Izolační odpor testovací napětí 1000 V

Izolační odpor test. napětí 50 V … 1 kV

Izolační odpor 10 kΩ … 2 GΩ

Impedance smyčky  Ano

Impedance smyčky 0,1 Ω … 3,999 kΩ

Vnitřní odpor sítě 0,1 Ω … 3,999 kΩ

Výpočet zkratového proudu 0,1 A … 6 kA

Selektivní měření  Ano

Malé odpory  Ano

Malé odpory 10 mΩ … 39,99 Ω

Test. proud 0,2 A

Zemní odpory  Ano

Měření zemních odporů 0,5 Ω … 15 kΩ

Měření pomocí zemních sond  Ano

Selektivní měření s proud. sondou  Ano

Proudové chrániče  Ano

Typ testovaných proudových chráničů

AC, AC/S, A, A/S, B, B/S

Jmenovitý vybavovací proud 10, 30, 100, 300, 500, 650, 1000 mA

Nastavení násobku 1/2, 1, 2, 5

Měření doby vybavení  Ano

Měření vybavovacího proudu  Ano

Měření dotykového napětí  Ano

Indikace sledu fází  Ano

Další funkce

Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.

Paměť  Ano

Interní paměť 4000 měření

Rozhraní  Ano

Typ rozhraní

USB

Elektrická bezpečnost CAT 4

Stupeň krytí IP 53

Dobíjecí baterie  Ano

Napájení

Li-Ion 10,8 V, 5,8Ah

Hmotnost 2,2 kg

Rozměry 280 x 190 x 128 mm

Soubory ke stažení

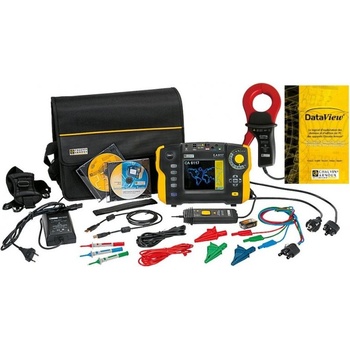

Rozsah dodavky:

Tester C.A 6117, sonda s dálkovým ovládáním, měřicí kabel se zástrčkou, měřicí kabel třípramenný, 3 ks měřicí hroty, 3 ks krokosvorky, 2 ks měřicí vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze

Navíc obdržíte- klešťový převodník C177A- software DataViewAkce platí do  vyprodání zásob.
