Chauvin Arnoux PEL 103 + MA194

Záznamník kvality elektrické energie PEL103

Přístroje PEL 102 a PEL 103 jsou záznamníky kvality elektrické sítě, které umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňují zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Jsou vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 103 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je možné přímo z měřené instalace a přístroje jsou vybaveny magnety pro uchycení na dveře rozváděče.

Hlavní parametry

Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)

Pro stejnosměrné a střídavé sítě do 1 000 V

Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz

Měření proudu od 5 mA do 10 000 A (dle převodníků) 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)

Třída přesnosti měření napětí 0,2%

Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)

Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)

Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)

Měření a záznam účiníku cos θ, tan θ, PF

Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu

Programovatelné začátky a konce záznamů s vlastním pojmenováním

Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci

Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

Bluetooth rozhraní pro komunikaci s aplikací v mobilním telefonu nebo tabletu s OS Android

Zobrazení měřených dat v reálném čase

Kontrola nastavení přístroje bez nutnosti připojení PC

Připojení do LAN sítě pro vzdálenou správu přístroje

Současné připojení více zařízení PEL současně k jednomu PC

Zobrazení měřených dat v reálném čase z více zařízení PEL současně

Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat

Automatické spojení s přístrojem při opakovaném připojení

Slot na SD karty do velikosti až 32 GB

Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)

Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)

Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče

Robustní konstrukce, ergonomický design

Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V

Vysoký stupeň krytí IP54

Mechanická odolnost na pád z 1  m

Provozní teplota 0 až 50 °C

• Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
• Hmotnost: 0,95 kg
• Záruka na hlavní přístroj: 24 měsíců

Zajištění záručního i pozáručního servisu

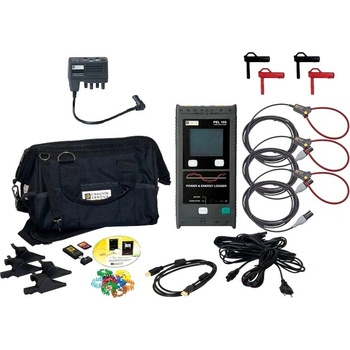

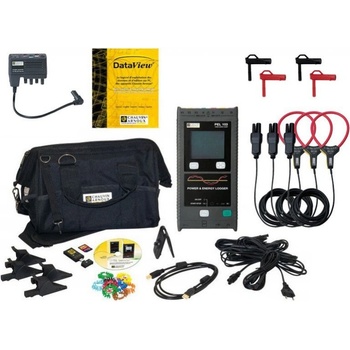

Obsah dodávky:

Záznamník PEL103,4 ks měřicí vodiče Ø4 mm - délka 3 m,4 ks krokosvorky Ø4 mm,sada barevných kroužků, SD karta, adaptér USB/SD, USB kabel, software PEL Transfer, brašna.Navíc obdržíte- převodníky MA194/350 3ks- software DataView- adaptér napájení z měřené instalace.- magnetické svorky 4 ks

Akce platí pouze do vyprodání skladových zásob.
