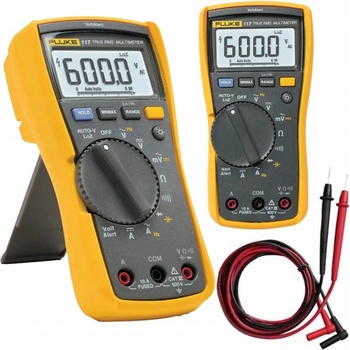

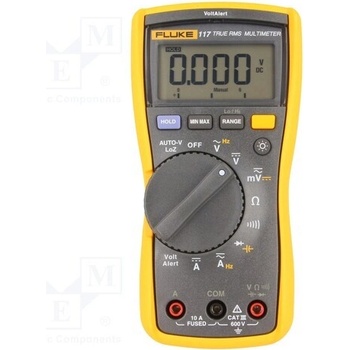

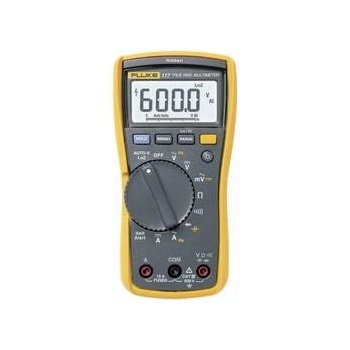

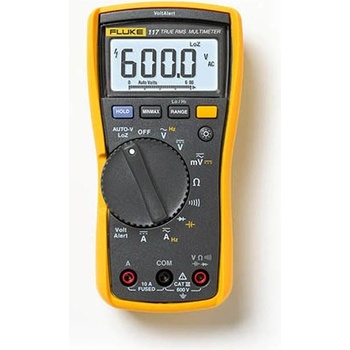

FLUKE 117

Fluke 117 je ideální měřicí přístroj pro náročná prostředí, jako například budovy podniků, nemocnic a škol. Model 117 je vybaven funkcí bezkontaktní detekce napětí, která výrazně zrychluje provedení práce. Kompaktní měřicí přístroj true RMS pro podnikové aplikace.

Vlastnosti:

• technologie VoltAlert™ pro bezkontaktní detekci napětí
• automatická volba AC(st)/DC(ss) napětí AutoVolt
• nízká vstupní impedance: pomáhá zabraňovat nesprávným odečtům způsobeným šumovým napětím
• velký, bíle podsvícený displej LED pro práci v místech se špatným osvětlením
• funkce měření true RMS pro přesné změření nelineární zátěže
• měří 20 A (30 sekund momentově; 10 A souvisle)
• odpor, spojitost, frekvence a kapacita
• min./max./průměrná hodnota s uplynulým časem pro záznam kolísání signálu
• kompaktní ergonomický design pro ovládání jednou rukou
• kompatibilní s volitelným magnetickým závěsem (ToolPak™) umožňující uvolnit si ruce při práci
• bezpečnostní kategorie CAT III 600 V
• dodáváno s baterií 9V

Specifikace

Maximální napětí mezi jakoukoli koncovkou a uzemněním  600 V

Ochrana proti přepětí  Špičkové napětí 6 kV podle IEC 61010-1 600 V CAT III, stupeň znečištění 2

Pojistka pro vstup A  11 A, pojistka 1 000 V FAST Fuse (Fluke PN 803293)

Displej

Digitální:  6 000 číslic, 4 aktualizace za sekundu

Sloupcový graf  33 segmentů, 32 aktualizací za sekundu

Provozní teplota  -10 °C až +50 °C

Teplota pro skladování  -40 °C až +60 °C

Typ baterie  9 V alkalické, NEDA 1604A/ IEC 6LR61

Životnost baterií  běžně 400 hodin, bez podsvícení

Specifikace přesnosti

Napětí DC(ss) (mV)

Rozsah:  600,0 mV

Rozlišení:  0,1 mV

Přesnost:  ± ([% z odečtu] + [číslice]): 2,0 % + 3

Napětí DC(ss) (V)

Rozsah/rozlišení:  6,000 V/0,001 V

Rozsah/rozlišení:  60,00 V/0,01 V

Rozsah/rozlišení:  600,00 V/0,1 V

Auto napětí (V)

Rozsah:  600,0 V

Rozlišení:  0,1 V

Přesnost:  2,0 % + 3 (dc, 45 Hz až 500 Hz) 4,0 % + 3 (500 Hz až 1 kHz)

AC mV1 true-rms

Rozsah:  600,0 mV

Rozlišení:  0,1 mV

Přesnost:  1,0 % + 3 (dc, 45 Hz až 500 Hz) 2,0 % + 3 (500 Hz až 1 kHz)

AC mV1 true-rms

Rozsah/rozlišení:  6,000 V/0,001 V

Rozsah/rozlišení:  60,00 V/0,01 V

Rozsah/rozlišení:  600,0 V/0,1 V

Přesnost:  1,0 % + 3 (dc, 45 Hz až 500 Hz) 2,0 % + 3 (500 Hz až 1 kHz)

Spojitost

Rozsah:  600 Ω

Rozlišení:  1 Ω

Přesnost:  Zvukový signál se zapne při hodnotě < 20 Ω, vypnutí při > 250 Ω; detekce nebo zkraty 500 μs nebo delší.

Ohmy

Rozsah/rozlišení:  600,0 Ω/0,1 Ω

Rozsah/rozlišení:  6,000 kΩ/0,001 kΩ

Rozsah/rozlišení:  60,00 kΩ/0,01 kΩ

Rozsah/rozlišení:  600,0 kΩ/0,1 kΩ

Rozsah/rozlišení:  6,000 MΩ/0,001 MΩ

Přesnost:  0,9 % + 1

Rozsah/rozlišení:  40,00 MΩ/0,01 MΩ

Přesnost:  1,5 % + 2

Test diod

Rozsah/rozlišení:  2,000 V/0,001 V

Přesnost:  0,9 % + 2

Kapacitance

Rozsah/rozlišení:  1 000 nF/1 nF

Rozsah/rozlišení:  10,00 μF/0,01 μF

Rozsah/rozlišení:  100,0 μF/0,1 μF

Rozsah/rozlišení:  9 999 μF/1 μF

Rozsah/rozlišení:  100 μF až 1 000 μF

Přesnost:  1,9 % + 2

Rozsah/rozlišení:  > 1 000 μF

Přesnost:  5 % + 20 %

LoZ kapacita

Rozsah:  1 nF až 500 μF

Přesnost:  10 % + 2 běžně

AC A true-rms (45 Hz až 500 Hz)

Rozsah/rozlišení:  6,000 A/0,001 A

Rozsah/rozlišení:  10,00 A/0,01 A

Přesnost:  1,5 % + 3  kontinuální přetížení 20 A maximálně po dobu 30 sekund

DC A

Rozsah/rozlišení:  6,000 A/0,001 A

Rozsah/rozlišení:  10,00 A/0,01 A

Přesnost:  1,0 % + 3  kontinuální přetížení 20 A maximálně po dobu 30 sekund

Hz (vstup V nebo A)2

Rozsah/rozlišení:  99,99 Hz/0,01 Hz

Rozsah/rozlišení:  999,99 Hz/0,1 Hz

Rozsah/rozlišení:  9,999 Hz/0,001 Hz

Rozsah/rozlišení:  50,00 Hz/0,01 Hz

Přesnost:  0,1 % + 2

Poznámky: 1) Veškeré hodnoty napětí AC(st) jsou specifikovány v rozsahu od 1 % do 100 %. Vzhledem k tomu, že vstupy nižší než 1 % nejsou specifikovány, je normální, že tento a další měřicí přístroje true-rms zobrazují odečty nerovnající se nule v případě, že měřicí kabely jsou odpojeny od obvodu nebo spojeny vzájemně. Činitel amplitudy pro napětí činí ≤ 3 při 4 000 číslic, klesá lineárně na 1,5 při plné stupnici. Napětí AC je spojeno s proudem AC. Funkce Auto-V LoZ, a ac mV jsou spojeny s proudem DC. 2) Frekvence je spojena s proudem AC, 5 Hz až 50 kHz pro střídavé napětí.

Mechanické a obecné specifikace

Rozměry

Výška:  167 x 84 x 46 mm

Hmotnost  550 g
