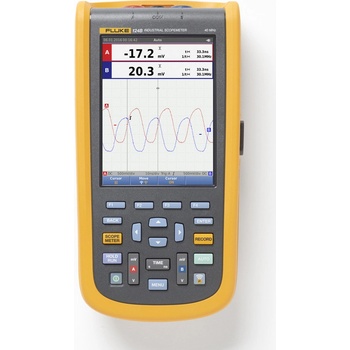

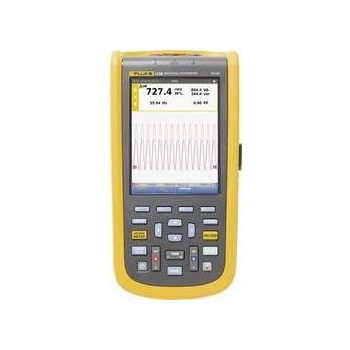

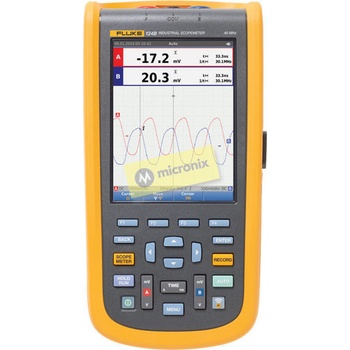

Fluke 124B

Bateriový scopemetr Fluke 124B Bateriový scopemter Fluke 124B

Kompaktní ScopeMeter® 124B je odolný 2kanálový bateriový osciloskop v kombinaci s multimetrem a záznamníkem pro měření v průmyslových elektrických a elektromechanických zařízeních a jejich údržbu. Přístroje ScopeMeter řady 120B také umožňují spolupráci s mobilní aplikací Fluke Connect® a softwarem FlukeView® for ScopeMeter.

Průběhy se zobrazují pomocí technologie spouštění a nastavení Connect and View™ (Připoj a měř), související číselné hodnoty měření se pak automaticky zobrazují pomocí technologie Fluke IntellaSet™, vše bez nutnosti provádět jakékoli ruční úpravy. Díky režimu záznamu a detekce lze zaznamenávat a dokumentovat těžko zachytitelné náhodné jevy.

Jeden měřicí kabel pro více měření - vf průběhy i funkce multimetru lze provádět pomocí jediné sady stíněných měřicích kabelů.

Kompatibilita s mobilní aplikací Fluke Connect

Bezdrátový systém Fluke Connect® Assets zahrnující software a bezdrátové měřicí přístroje umožňuje technikům snadno interpretovat a sdílet naměřená data, porovnávat měření z několika zkušebních bodů a posuzovat trendy. Kromě toho lze ukládáním dat o údržbě do úložiště Fluke Cloud™ umožnit členům týmu přístup k těmto datům kdykoli a kdekoli potřebují, takže mají možnost požádat o radu nebo schválení postupu přímo v terénu a uvést příslušné systémy do provozu rychleji než kdykoli dříve.

Vlastnosti Fluke 124B:

Dvouvstupový bateriový digitální osciloskop

Multimetr se samostatným vstupem s rozlišením 5 000 pro odpor,napětí,kapacitu, spojitost, test diody

Šířka pásma osciloskopu 40 MHz

Technologie Connect and View™ umožňující snadné spouštění pro automatický provoz

Technologie IntellaSet™ automaticky a inteligentně nastavuje číselné odečty na základě naměřeného signálu

Dvouvstupový záznamník umožňující zobrazit trend vývoje dat v čase za delší období

Režim zachycení detekce zachytitelných občasných a náhodných signálů na periodických

Stíněné měřicí kabely pro měření osciloskopem

Měření odporu, spojitosti, diod a kapacity

Ukládání dat a nastavení přístroje a vyvolání těchto parametrů z paměti

Uložení nastavení přístroje a testovacích sekvencí pro nejčastěji prováděné testovací postupy.

Opticky izolované rozhraní USB pro přenos dat do PC

Volitelný WiFi adaptér připojený do interního USB portu pro bezdrátový přenos do počítače nebo mobilní aplikace Fluke Connect®*

FlukeView® ScopeMeter® software pro systém Windows®

Odolná konstrukce proti prachu a vlhku s krytím IP51

Bezpečnostní kategorie CAT IV 600 V

Nabíjecí baterie Li-Ion umožňující až 7 hodin provozu (s dobou nabíjení čtyři hodiny)

Šíře pásma s BB120 40 MHz

Maximální reálná rychlost vzorkování 40 MS/s

Citlivost vstupu 5 mV - 200 V/dílek

Rozsah časové základny 10 ns/dílek-500ns/dílek rolmod 1s - 60s/dílek

Vstupy 2

Vstupní impedance 1 MΩ //20 pF, se sondou VP41 10:1se sondou VP41 10:1

Max. délka záznamu v osciloskopickém režimu:

Režim zobrazení

A,-A,B, -B

Max. Vstupní napětí přímo na vstupu 600 Vrms CAT IV, max. napětí 750 Vrms.

Max. napětí mezi plovoucími vstupy a kostrou 600 Vrms CAT IV, maximální napětí 750 Vrms.

Zachycení rušivých pulzů (Glitch) 25 ns + persistance

Osciloskopická měření kurzorové + 26 automatických, plus měření výkonu a V pwm

True RMS multimetr 5000 číslic, duální vstup

Stejnosměrné napětí 500 mV- 750 V, ± (0,5 % + 5 míst)

Střídavé napětí TRNS (VAC, VAC+DC) 500 mV- 750 V, ± (1 % + 10 míst)

Frekvence 1Hz- 70MHz

Otáčky 50000/min

Proud

Rozsah dle použitého proudového převodníku - AC/CD

Teplota

Dle použité sondy 1 mV/°C

Fáze

A k B, B k A 0 - 359 stupňů

V PWM (pulzně šířková modulace) efektivní hodnota ze základní frekvence

True RMS multimetr vstup A

Odpor 500 Ω - 30 MΩ

Spojitost 2,8 V

Kapacita 50 nF, 500 nF, 5 μF, 50 μF, 500 μF

Záznamník 400M vzorků, 15 min při 500 μs/dílek, SD 1,5G vzorků

Všeobecné specifikace

Napájení ze sítě adaptér/nabíječka přiložen

Napájení z baterií (provozní výdrž) 7 hodin NiMH (50% podsvícení)

Spotřeba 5W

Rozměry 259 mm × 132 mm × 55 mm

Hmotnost 1,4 kg

Bezpečnostní certifikáty 600 V CAT IV

Záruka 3 roky

Display 640 × 480 pixelů640 × 480 pixelů

Bezpečnost

ČSN EN 61010-2-033: CAT IV 600 V/CAT III 750 V

Dodávka Fluke 124B obsahuje:

Ruční osciloskop Fluke 124B

Stíněné měřicí kabely s černými zemnicími kabely

Černý měřicí kabel (pro uzemnění)

Háčkové svorky (červená, modrá)

Adaptéry banánek/BNC (černá, x1)

Napěťová sonda 10:1

Pravoúhlý adaptér USB

Adaptér WiFi USB*

Napájecí adaptér se spínaným zdrojem / nabíječka baterií

Nabíjecí baterie Li-ion
