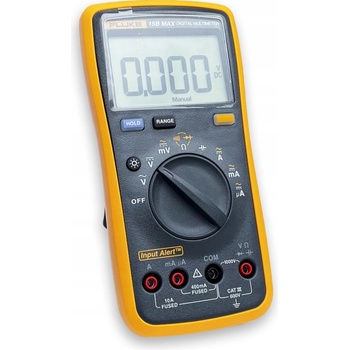

Fluke 15B MAX

Fluke 15B MAX Ekonomický Digitální Multimetr

Fluke 15B MAX Navazuje na klasickou konstrukci přístroje 15B+ a doplňuje ji o další vylepšené funkce: Jednoduché rozhraní pro probuzení měřicího přístroje z režimu spánku aktivací libovolného tlačítka, měřicí kabely s jemnými sondami, které pomáhají elektrikářům a pracovníkům výzkumu a vývoje elektroniky provádět přesná měření.

Klíčové vlastnosti

• Zvuková a vizuální signalizace nesprávného připojení
• Zkušební vodiče s jemnými hroty pro testování desek plošných spojů
• Jednoduché rozhraní pro probuzení měřiče z režimu spánku aktivací libovolných tlačítek
• Napětí: 6000 - count reading
• Rozsah kapacity: 2000uF
• Bezpečnostní třída: CATIII 600V

Specifikace

Přesnost je specifikována na 1 rok po kalibraci, při provozních teplotách 18 °C až 28 °C, relativní vlhkosti 0 % až 75 % Specifikace přesnosti mají formu: ± ([% čtení] + [počet nejméně významných číslic ]).

Funkce

Rozsah

Rezoluce

Přesnost 15B MAX 17B MAX

Střídavé napětí (40 Hz až 500 Hz) 1 6.000 V 60.00 V 600.0 V 1000 V 0.001 V 0.01 V 0.1 V 1 V 1.0 % + 3 1.0 % + 3

AC milivolty 600,0 mV 0,1 mV 3.0 % + 3 3.0 % + 3

DC volty 6.000 V 60.00 V 600.0 V 1000 V 0.001 V 0.01 V 0.1 V 1 V 0.5 % + 3 0.5 % + 3

DC milivolty 600,0 mV 0,1 mV 1.0 % + 10 1.0 % + 10

Střídavý proud μA (40 Hz až 400 Hz) 2 400,0 μA 4000 μA 0,1 μA 1 μA 1.5 % + 3 1.5 % + 3

Střídavý proud mA (40 Hz až 400 Hz) 2 40,00 mA 400,0 mA 0,01 mA 0,1 mA 1.5 % + 3 1.5 % + 3

Střídavý proud A (40 Hz až 400 Hz) 2 4 000 A 10:00 A 0,001 A 0,01 A 1.5 % + 3 1.5 % + 3

Stejnosměrný proud μA 2 400,0 μA 4000 μA 0,1 μA 1 μA 1.5 % + 3 1.5 % + 3

Stejnosměrný proud mA 2 40,00 mA 400,0 mA 0,01 mA 0,1 mA 1.5 % + 3 1.5 % + 3

Stejnosměrný proud A 2 4 000 A 10:00 A 0,001 A 0,01 A 1.5 % + 3 1.5 % + 3

Test diod 3 2.000 V 0.001 V 10% 10%

Teplota 4 50,0 °C až 400,0 °C 0 °C až 50,0 °C -55,0 °C až 0 °C 0,1 °C

NA 2 % + 1 °C 2 °C 9 % + 2 °C

Odpor (ohmy) 5 400,0 Ohmů 4.000 kΩ 40.00 kΩ 400.0 kΩ 4 000 MΩ 40,00 MΩ 0,1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0,001 MΩ 0,01 MΩ 0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3

Kapacita 6 40,00 nF 400,0 nF 4 000 μF 40,00 μF 400,0 μF 2000 μF 0,01 nF 0,1 nF 0,001 μF 0,01 μF 0,1 μF 1 μF 2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5

Frekvence 1 (10 Hz až 100 kHz) 50,00 Hz 500,0 Hz 5000 kHz 50,00 kHz 100,0 kHz 0,01 Hz 0,1 Hz 0,001 kHz 0,01 kHz 0,1 kHz

NA 0.1 % + 3

Pracovní cyklus 1 1 % až 99 % 0.10%

NA 1 % typické 7

Práh kontinuity — — 70Ω 70Ω

Podsvícení — —

Ano

Ano 1 Všechny střídavé, Hz a pracovní cyklus jsou specifikovány od 1 % do 100 % rozsahu. Vstupy pod 1 % rozsahu nejsou specifikovány. 2 Typické napětí zátěže: DC/AC Proud µA: 100 µV / µA; DC/AC proud mA: 2 mV/mA; DC/AC Proud A: 0,03 V/A 3 Zkušební napětí naprázdno je obvykle 2,0 V a zkratový proud 10 MΩ, 60 dB při 50 Hz nebo 60 Hz —

AC milivolty 1000 V 1 >1 MΩ, 80 dB při 50 Hz nebo 60 Hz —

DC volty 1000 V 1

• 10 MΩ, 100 dB při 50 Hz nebo 60 Hz
• 60 dB při 50 Hz nebo 60 Hz

DC milivolty 1000 V 1 >1 MΩ, 80 dB při 50 Hz nebo 60 Hz — 1 10 6 V Hz max

Všeobecné specifikace

Maximální napětí mezi kterýmkoli terminálem a uzemněním 600 V

Maximální rozdíl napětí mezi svorkami V a COM 1000V

Displej (LCD) 6000 načítání, aktualizace 3/s

Typ baterie 2 AA, IEC LR6

Výdrž baterie 500 hodin minimálně

Teplota

Provozní 0 °C až 40 °C;

Skladování -30 °C až 60 °C

Relativní vlhkost

Provozní vlhkost Nekondenzující (
