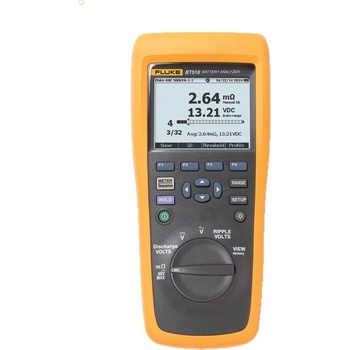

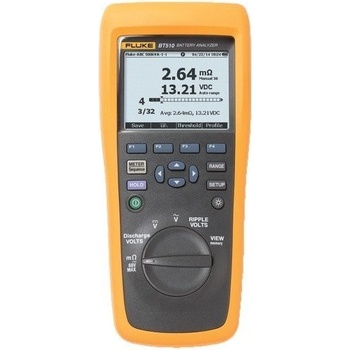

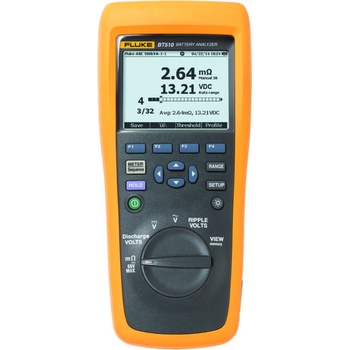

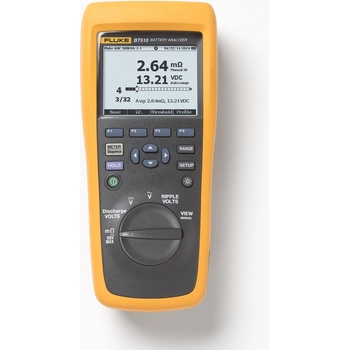

Fluke BT510

Tester baterií (akumulátorů) Fluke BT510 Tester baterií Fluke BT510

Testery baterií Fluke BT500 představují unikátní nástroje pro pravidelnou kontrolu baterií záložního napájení. Jednoduché ovládání přístrojů umožňuje velice rychle otestovat i rozsáhlý komplex baterií.

Základem je měření vnitřního odporu a napětí na svorkách baterie. Tyto hodnoty lze ukládat do paměti, okamžitě porovnávat s prahovými úrovněmi, a samozřejmě též stahovat do PC pomocí dodaného softwaru. Software umožňuje vyvtářet trendy a názorně tak zobrazovat vývoj stavu jednotlivých baterií. Přístroje též umožňují měřit zvlnění nabíjecího stejnosměrného napětí a velikost a frekvenci střídavého síťového napětí, které napájí nabíječ. Nejvyšší model umožňujé též měřit proudy tekoucí z baterií i proud, který odebírá nabíječ ze sítě, a teplotu záporného pólu každé baterie.

Kde se analyzátor akumulátorů uplatní?

Všude tam, kde jsou nasazeny rozsáhlé systémy záložního napájení - velká datová centra, nemocnice, finanční instituce, telekomunikace, drážní či letecká doprava či třeba nouzové osvětlení. Tyto systémy se skládají z velkého počtu individuálních akumulátorů, které je třeba rychle a efektivně kontrolovat. Pomocí Fluke BT500 trvá kontrola každého akumulátoru pouze několik sekund s tím, že měřené hodnoty lze ukládat, archivovat a na základě trendů i odhadnout výskyt možného problému v budoucnu.

Proč měřit vnitřní impedanci namísto vybíjecího testu či měření kapacity?

Výbíjecí test nelze provádět příliš často (obvykle ne více než jednou ročně). Měřit impedanci lze prakticky kdykoliv, bez vlivu na životnost akumulátoru.

Při měření kapacity akumulátoru je nutné jej ze systému odpojit. Impedanci lze změřit velice rychle napřipojeném akumulátoru, aniž by měření ovlivnilo připravenost systému. Plný vybíjecí test pak můžete provést pouze na tom akumulátoru, u kterého byla zjištěna zvýšená impedance.

Jaké parametry záložních systémů kontrolovat především a jak často?

Měsíčně

Velikost udržovacího napětí na svorkách akumulátoru.

Velikost udržovacího proudu do akumulátorů.

Velikost napětí a proudu z nabíječe.

Teplota okolí.

Čtvrtletně

Vnitřní odpor akumulátoru.

Teplota záporné svorky akumulátorů.

Ročně

Odpor propojek mezi akumulátory, připojení ke svorkám.

Zvlnění nabíjecího napětí a proudu.

Vlastnosti Fluke BT510:

• Měření vnitřního odporu: 3/30/3003 000 mΩ, s přesností 1%+8
• Měření DC napětí: 6/60/600 V, s přesností 0,09%+5
• Měření AC napětí (50 až 400 Hz): 600 V s přesností 2%+10
• Frekvence napětí a proudu: 500 Hz, s přesností 0,5%+8
• Zvlnění nabíjecího napětí (do 20 Hz): s přesností 6 000 mV, s přesností 3%+20

Automatické ukládání měření

Zobrazení hodnot v paměti

• Pracovní teplota: 0 až 40 °C
• Skladovací teplota: -20 až 50 °C
• Bezpečnostní kategorie: 600 V, CAT III, krytí IP40

Testováno na pád z výšky 1 m

• Rozměry: 220 x 103 x 580 mm
• Hmotnost: 850 g

Dodávka Fluke BT510 obsahuje: tester baterií Fluke 510 sadu čtyřvodičových měřicích sond napěťové sondy BTL10 pár měřicích kabelů TwistGuard™ TL175 3 000mAh Li-Ion akumulátor BP500 se síťovou nabíječkou BP500

USB kabel magnetický závěs brašnu s popruhy na krk a na pásek software FlukeView® Battery Management náhradní pojistky
