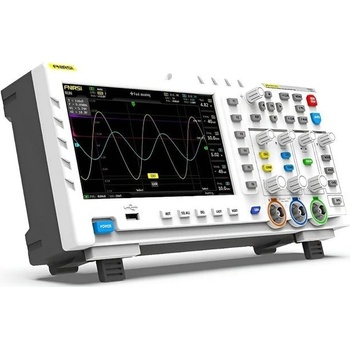

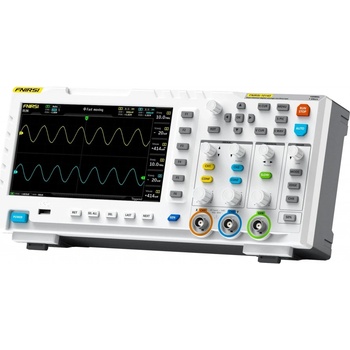

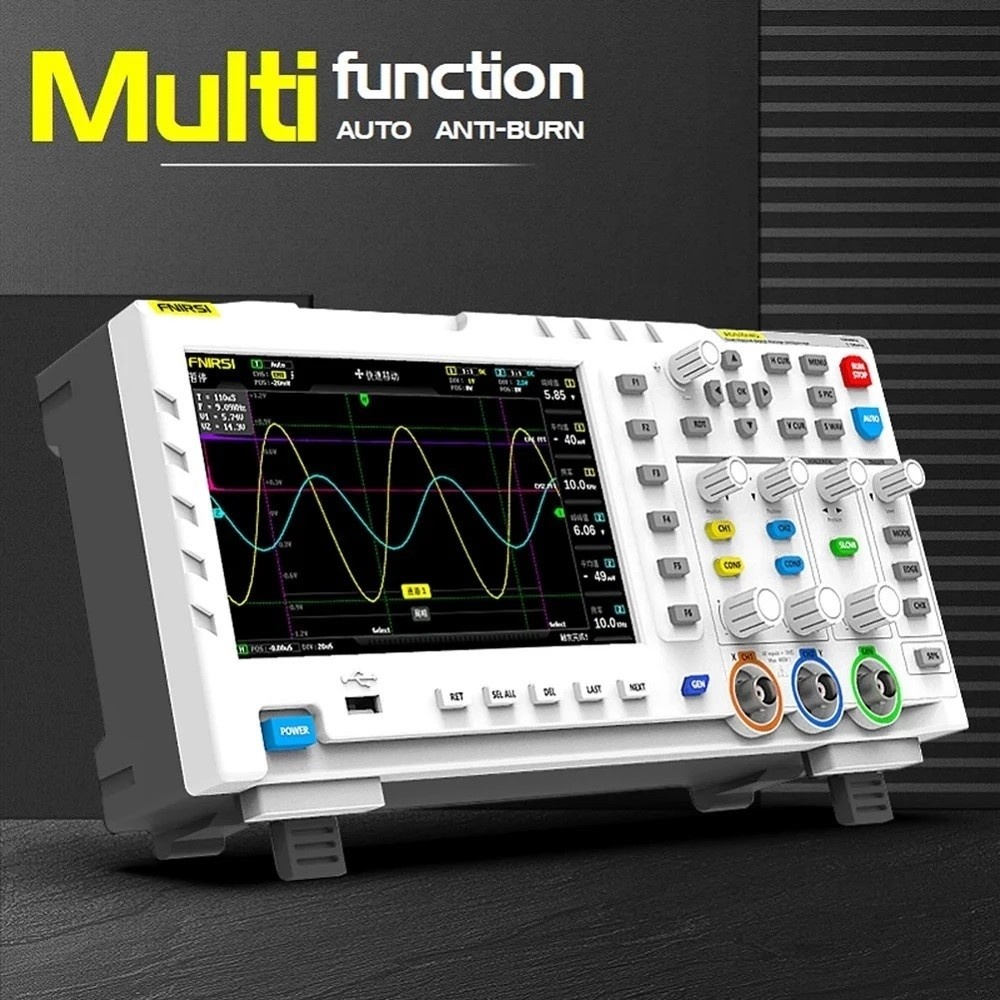

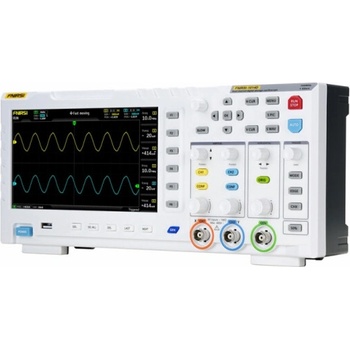

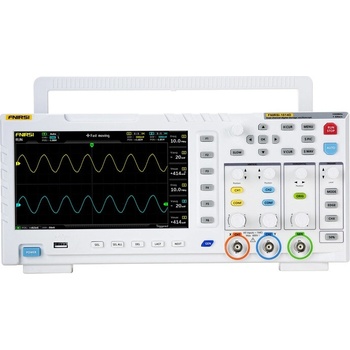

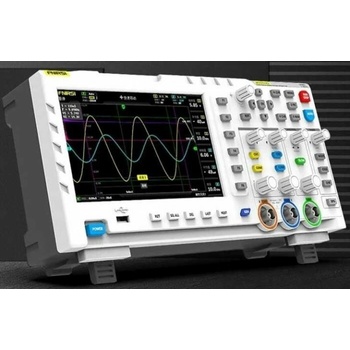

FNIRSI 1014D

Digitální stacionární osciloskop FNIRSI 1014D, 2 kanály, 100 MHz, 1 GSa/s

FNIRSI

FNIRSI 1014D je výkonné stacionární zařízení navržené pro profesionály i hobby uživatele v oblasti elektrotechniky. Tento osciloskop kombinuje funkce digitálního osciloskopu a generátoru signálu, díky čemuž je univerzálním nástrojem pro analýzu, testování a navrhování elektronických obvodů.

Pokročilé měření a analýza

FNIRSI 1014D má dvoukanálový vstup s šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s, což umožňuje přesné zachycení i těch nejrychlejších signálů. Díky režimům spouštění (automatický, normální, jednoduchý) je vhodný jak pro periodické analogové signály, tak pro neperiodické digitální signály. K dispozici je funkce měření kurzorem pro usnadnění ručního čtení parametrů, jako je amplituda a frekvence, bez nutnosti dalších výpočtů.

Integrovaný generátor signálu

Zařízení nabízí 14 standardních typů signálů, včetně sinusových, obdélníkových a pilovitých vln, s maximální frekvencí 10 MHz. Generátor podporuje také výstup vlastního signálu s nastavitelnou frekvencí, amplitudou a AC až do 2,5 Vpp. Díky tomu je to ideální nástroj pro simulaci a testování elektronických zařízení.

Vysoké rozlišení a výraznost

Velký 7" barevný LCD displej TFT s rozlišením 800×480 pixelů zajišťuje jasné a detailní signály. Funkce analýzy FFT umožňuje přehlednou analýzu harmonických složek, zatímco grafy Lissajous slouží k porovnávání amplitudy, frekvence a fáze dvou signálů.

Efektivní ukládání a správa dat

Osciloskop je vybaven 1 GB vnitřní paměti, která umožňuje uložit až 1000 průběhů a 1000 snímků obrazovky. Uložené údaje lze snadno exportovat přes USB port do počítače pro další analýzu. Výkonný správce průběhů umožňuje prohlížení, přibližování, otáčení a mazání uložených záznamů přímo na zařízení.

Snadné použití a ochrana

FNIRSI 1014D je vybaven tlačítkem AUTO pro automatické přizpůsobení parametrů a zobrazení signálů bez složité konfigurace. Integrovaný modul ochrany před vysokým napětím zajišťuje bezpečné měření až do 400 V pomocí sondy 10X.

Vlastnosti:

• Široké pásmo a vysoká vzorkovací frekvence**, dvoukanálový vstup s pásmem 100 MHz a vzorkovací frekvencí 1GSa/s umožňuje přesné zachycení i rychlých signálů.
• Integrovaný generátor signálu, podpora 14 standardních signálů (např. sinusový, obdélníkový, pilovitý) s frekvencí až 10 MHz a možností přizpůsobení signálu.
• Velký a jasný displej**, 7" TFT LCD s rozlišením 800×480 pixelů zajišťuje jasné zobrazení signálů a výsledků analýzy.
• Intenzivní ukládání dat a export, 1 GB vnitřní paměti umožňuje uložit až 1000 průběhů a 1000 snímků obrazovky s možností exportu přes USB.
• Pokročilé funkce analýzy, analýza FFT, grafy Lissajous, měření kurzoru a automatická regulace pomocí tlačítka AUTO pro efektivní a přesné měření.

Technické parametry:

Obecné parametry:

• Počet kanálů: 2
• Displej: 7" barevný TFT LCD, rozlišení 800 × 480 pixelů
• Materiál: vysoce kvalitní ABS
• Napájení: 5 V (2 A, 3 A nebo 4 A)
• Rozměry: 310 × 145 × 70 mm
• Hmotnost: přibližně 1,5 kg

Parametry osciloskopu:

• Analogová šířka pásma: 100 MHz × 2 kanály
• Vzorkovací frekvence: 1 GSa/s (v reálném čase)
• Hloubka paměti: 240 Kbit
• Vertikální citlivost: 50 mV/div – 500 V/div
• Horizontální časová základna: 50 S/div – 10 n S/div
• Vstupní impedance: 1 MΩ
• Přesnost ADC: 8 bitů
• Doba nárůstu: < 3 ns
• Režimy spouštění: automatický (AUTO), normální (Normal), jednoduchý (Single)
• Spouštěcí hrana: narůstající, klesající
• Maximální vstupní napětí: 40 V (sonda 1X), 400 V (sonda 10X)
• Režimy zobrazení: Y-T, Rolling, X-Y
• Matematické funkce: 14 typů (např. FFT analýza)
• Podpora měření kurzoru: ano
• Trvanlivost (záře): OFF, 500 ms, 1 s, ∞

Parametry generátoru signálu:

• Kanály: 1
• Typy signálů: 14 standardních signálů + 1 konfigurovatelný signál (sinusová vlna, obdélníková vlna, pilovitá vlna, poloviční vlna, plná vlna, kladné/záporné kroky, exponenciální zvýšení/pokles, DC, multi-audio, impuls Sink, Lorentzova vlna)
• Maximální frekvence: sinusová vlna: 10 MHz, ostatní vlny: 2 MHz
• Konfigurovatelný signál: 1 MHz
• Rozlišení frekvence: 1 Hz
• Výstupní amplituda: 2,5 Vpp
• Stupeň: nastavitelný

Ukládání a správa dat:

• Vnitřní paměť: 1 GB
• Kapacita: uložení až 1000 snímků obrazovky, uložení až 1000 kilometrů
• Podpora exportu USB: ano
• Waveform Manager: podpora prohlížení, zvětšování, odstraňování a analýzy uložených signálů.

Další vlastnosti:

• Automatická regulace (AUTO): jedno tlačítko pro rychlé nastavení parametrů
• Graf Lissjous: porovnání amplitudy, frekvence a fáze dvou signálů
• Analýza FFT: jasná analýza harmonických složek signálu
• Ochrana před vysokým napětím: zajišťuje bezpečné měření až do 400 V pomocí sondy 10X.
• Režim Roll: podpora nepřetržitého měření v reálném čase

FNIRSI 1014D: 2-kanálový osciloskop s pásmem 100 MHz, vzorkovací frekvencí 1GSa/s, 7palcovým LCD displejem, generátorem signálu a pamětí pro až 1000 průběhů a obrazů.
