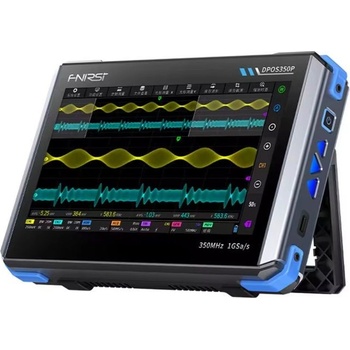

Fnirsi DPOS350P

FNIRSI DPOS350P Digitální osciloskop, spektrální analyzátor, generátor signálu

FNIRSI

FNIRSI DPOS350P je výkonný a všestranný přístroj 4 v 1, který kombinuje digitální fosforový osciloskop s šířkou­rokem pásma 350 MHz, plně funkční generátor signálu do 50 MHz, analyzátor spektra s rozsahem od 200 kHz do 350 MHz a analyzátor frekvenční odezvy­. Byl navržen pro profesionální použití v laboratořích, vývojových centrech, výrobních závodech a údržbářských aplikacích – zkrátka všude tam, kde je potřeba přesná analýza elektrických signálů v reálném čase. Díky vzorkovací frekvenci 1 GSa/s, ultrarychlé obnovovací frekvenci 50 000 průběhů za sekundu a inteligentnímu digitálnímu spouštění dokáže zaznamenávat i velmi krátkodobé anomálie a složité signální jevy.

Přesný displej a intuitivní ovládání

Zařízení je vybaveno 7palcovou dotykovou IPS obrazovkou s rozlišením 1024 × 600 px , která nabízí jak klasický barevný displej, tak i režim barevné teploty, a ovládání je intuitivní a přizpůsobené přesnému měření. V režimu osciloskopu lze využívat různé typy měření – čas, napětí, frekvenci, úroveň, periodikum a další. Kromě toho osciloskop podporuje režimy zobrazení FFT, ZOOM, XY, automatické ladění a také návrat na nulu, který se spouští jedním tlačítkem. Osciloskop pracuje se dvěma kanály a nabízí přepínatelné tlumení (1X/10X/100X), hloubku paměti 60 Kpts a rozsah časové základny od 5 ns do 50 s.

Pokročilé generování a analýza signálů

Integrovaný generátor signálu podporuje 14 standardních průběhů a také vlastní nahrávání (až 500 skupin) s frekvenčním rozsahem až 50 MHz pro sinusový průběh. Konfigurace zahrnuje přesné ladění frekvencí (1 Hz), amplitudy (0 až 5 VPP), offsetu (±2,5 V) a pulzního plnění s rozlišením až 0,1 %. Analyzátor frekvencí zahrnuje pásmo od 100 Hz do 50 MHz s možností měření zesílení, fáze a frekvence včetně podpory kalibrace systému.

Výkonný spektrální analyzátor

Analyzátor spektra využívá transformaci FFT o délce až 32K a umožňuje klasické zobrazení spektra, vodopádový graf a 3D vizualizaci. Pracuje v rozmezí od 200 kHz do 350 MHz a poskytuje měření až do +260 dBmV. Nabízí měření frekvence a amplitudy pomocí kurzoru a zobrazuje harmonické složky signálu. K dispozici jsou také funkce automatického ladění a kalibrace systému.

Úložiště, odolnost a konektivita

DPOS350P podporuje ukládání až 500 kilometrů a 90 snímků obrazovky, export dat přes USB a snadné prohlížení uložených dat přímo na zařízení. Napájení zajišťuje akumulátor s kapacitou 8000 mAh a podporou rychlého nabíjení QC18W (12 V / 1,5 A), která zajišťuje provoz po dobu přibližně 3 hodin. Celkový příkon zařízení je 10 W a chlazení probíhá aktivně pomocí vzduchu. Zařízení podporuje aktualizaci firmwaru pomocí obrazu. iso, automatické vypnutí, výběr několika jazyků (včetně angličtiny, čínštiny a ruštiny) a je vybaveno funkcemi ochrany proti přepětí­ až do 400 V.

Kompaktní, ale nekompromisní

Díky kompaktním rozměrům 190 × 128 × 37 mm , vysokému výkonu a všestranným funkcím je FNIRSI DPOS350P ideálním nástrojem pro každého, kdo potřebuje spolehlivě měřit, analyzovat a vizualizovat širokou škálu elektrických signálů – od vývoje a diagnostiky až po konečnou kontrolu kvality.

Technické parametry

Osciloskop

• Počet kanálů: 2 (CH1, CH2)
• Analogová šířka pásma: až 350 MHz (v 1-kanálovém režimu)
• Hardwarový filtr pásma: 150 MHz / 20 MHz (přepínatelný)
• Vzorkovací frekvence: 1 GSa/s (v reálném čase)
• Hloubka paměti: 60 kpts
• Frekvence obnovování vlny: až 50 000 wfms/s
• Doba nárůstu: 1 ns
• Vstupní impedance: 1 MΩ / 14 pF
• Tlumení vstupní sondy: 1X / 10X / 100X
• Vertikální citlivost: 2 mV – 20 V (1X), 16 mV – 160 V (1X)
• Přesnost měření DC: ±2%
• Přesnost časové základny: ±0,01%
• Režim časové základny: 5 ns – 50 s/div
• Režim posouvání: 50 ms – 50 s
• Časová základna ZOOM: obsluha
• Režimy zobrazení: klasická barva / barevná teplota / digitální fosfor
• Režimy spouštění: Automatický / Jednotlivý / Normální
• Spouštěcí hrana: rostoucí / klesající
• Úroveň spouštění: manuální nebo automatická (10%-90%)
• Tlumení spouštění: L1 – L3
• Měření kurzorem: čas, perioda, frekvence, úroveň, napětí
• Měření parametrů: 12 typů (včetně RMS, peak-to-peak apod. )
• Jednoduché zobrazení FFT: obsluha
• Režim XY: podpora
• Jasnost vlny: nastavitelná
• Automatická funkce jedním tlačítkem: ovládání
• Funkce návratu na nulu: obsluha
• Režim vysokého rozlišení: 8bit – 16bit
• Zobrazení spektra: podpora

Generátor signálu

• Sinus: 0 – 50 MHz
• Další průběhy: 0 – 10 MHz / 5 MHz / 3 MHz (v závislosti na typu signálu)
• Průběhy: 14 standardních průběhů + vlastní nahrávání (až 500 skupin)
• Rozlišení frekvence: 1 Hz
• Výstupní amplituda: 0 – 5 Vpp
• Posun: –2,5 V až +2,5 V
• Rozlišení posunu a amplitudy: 1 mV
• Pracovní cyklus: 0,1 % – 99,9 %, rozlišení 0,1 %
• Nestandardní průběhy: podpora importu a zápisu

Analyzátor frekvenční odezvy

• Frekvenční rozsah budícího signálu: 100 Hz – 50 MHz
• Amplituda budícího signálu: 0 – 5 Vpp
• Posun budícího signálu: –2,5 V až +2,5 V
• Počet frekvenčních bodů: 20 – 500
• Měření: frekvence, zesílení, fáze
• Režim: jednoduchý / cyklický
• Kalibrace systému: podpora

Analyzátor spektra

• Metoda měření: FFT (rychlá Fourierova transformace)
• Délka FFT: 4K – 32K
• Frekvenční rozsah: 200 kHz – 350 MHz
• Úroveň signálu: od –60 dBmV do +260 dBmV
• Měření kurzorem: frekvence / amplituda
• Označení parametrů: maximální energie / harmonické
• Displej: klasické spektrum, vodopádový graf, 3D vodopád
• Automatické ladění: obsluha
• Kalibrace systému: podpora

Paměť a export

• Ukládání vln: až 500 skupin
• Snímky obrazovky: až 90 snímků
• Prohlížení uložených dat: podpora
• Export dat: USB port

Napájení a provoz

• Baterie: 3,7 V, 8000 mAh Li-Ion
• Nabíjení: QC18W (12 V / 1,5 A), doba nabíjení přibližně 2 hodiny
• Životnost baterie: cca. 3 hodiny provozu, 5 hodin pohotovostního režimu
• Celkový příkon: 10 W
• Chlazení: aktivní (vzduch)

Displej a rozhraní

• Displej: 7" IPS, rozlišení 1024 × 600 px
• Dotykové ovládání: kapacitní
• Jazyky rozhraní: angličtina, čínština, ruština, portugalština
• Automatické vypnutí: nastavení od 15 minut do 1 hodiny nebo vypnutí
• Firmware: podpora aktualizací prostřednictvím souboru. iso
• Rozměry: 190 × 128 × 37 mm

Univerzální zařízení zahrnující 4 zařízení, dotykový IPS displej, integrovaná baterie 8000 mAh, kompaktní velikost, příkon 10 W
