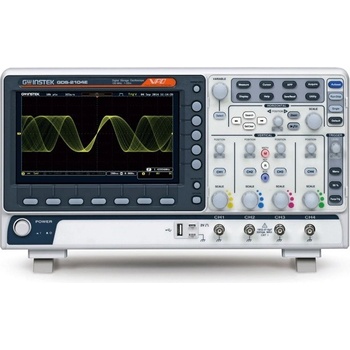

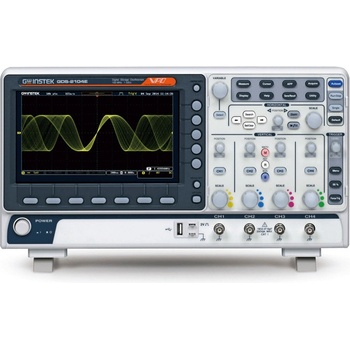

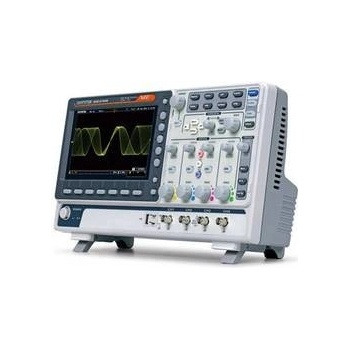

GW Instek GDS-2074E

GDS-2074E 4 kanálový osciloskop, 70 MHz 2 nebo 4kanálové osciloskopy s velkou kapacitou paměti až 10 Mpts umožňující detailní analýzy zaznamenaných průběhů. Vysoká vzorkovací frekvence umožňuje zaznamenat i slabé signály.

Vlastnosti osciloskopů GW Instek řady GDS-2000E:

• Šířka pásma 200 MHz / 100 MHz / 70 MHz
• 2 nebo 4 kanály
• 1 GSa/s vzorkovací rychlost v reálném čase pro každý kanál (2kanálový model), 1 GSa/s maximální vzorkovací rychlost v reálném čase (4kanálový model)
• Délka záznamu až 10 M bodů
• Vertikální rozsah 1 mV/dílek až 10 V/dílek
• Rozsah časové základny 1 ns/dílek až 100 s/dílek
• Obnovovací frekvence až 120 000 průběhů/s
• 8" TFT barevný displej s rozlišením 800 x 480 bodů
• Zabudovaná segmentace paměti a funkce pro hledání v časových průbězích
• Zoom s možnost postupného přehrávání průběhu
• 36 automatických měřicích funkcí
• Záznam změny signálu až 100 hodin
• Dekódování sběrnic I2C, SPI, UART, CAN, LIN
• Funkce vzdáleného úložiště
• Rozhraní: USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1, RJ-45 konektor, 10/100Mbps s HP Auto-MDIX
• Rozměry: 384 mm x 208 mm x 127.3 mm
• Hmotnost: 2.8 kg

Specifikace GDS-2074E:

• Počet kanálů 4
• Šířka pásma DC ~ 70MHz (–3dB)
• Rychlost vzestupné hrany 5ns
• Šířka pásma Limit 20MHz
