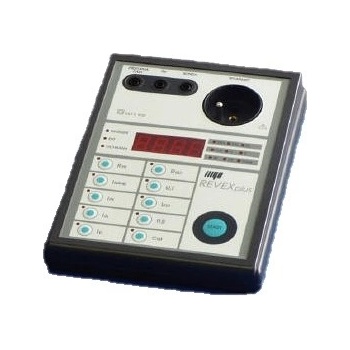

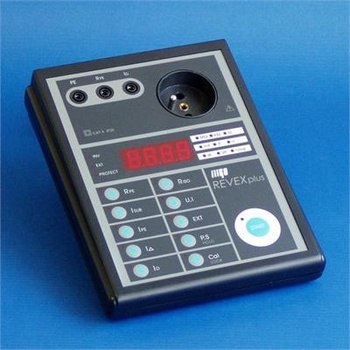

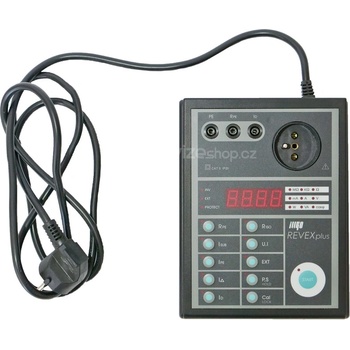

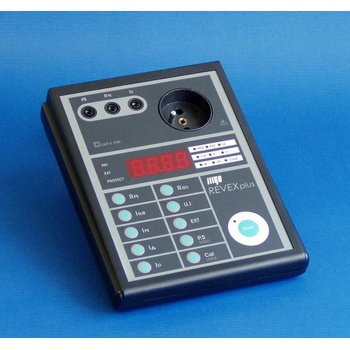

ILLKO REVEX plus

Revex plus - špičkový přístroj pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed. 2;   ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování dle požadavků normy ČSN EN 60974-4 ed. 2 Ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování podle požadavků normy ČSN EN 60974-4 ed. 2.

Funkce a vlastnosti přístroje: měření: izolačních odporů napětím 500 V přechodových odporů proudem > 200 mA,  rozlišovací schopnost  0,001 Ω unikajících proudů metodami: náhradní, ochranným vodičem, rozdílovou;  rozlišovací schopnost 0,001 mA proudu ochranným vodičem včetně jeho  jednosměrné složky dotykových proudů,  rozlišovací schopnost 0,001 mA unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i třífázové spotřebiče rozdílového proudu a proudu ochranným vodičem u třífázových spotřebičů s pohyblivým přívodem pomocí třífázového adaptéru činného a zdánlivého příkonu / proudu odebíraného spotřebičem / účiníku činného a zdánlivého příkonu / proudu / účiníku pomocí klešťového transformátoru síťového napětí další vlastnosti: střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota) řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a prítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu. kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem  WELDtest . měření ve zdravotnictví ve spojení s doplňkem  RM 2050 .

Co je unikající proud?

Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).

Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.

Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidském tělem po přerušení ochranného vodiče.

Rozsah dodávky:

Přístroj

Měřicí vodič černý banánek/banánek 2 m

Měřicí hrot černý

CD s uživatelskou příručkou

Kalibrační list

Záruční list

Návod k používání

Technické parametry:

Přechodové odpory

Rozsah měření / rozlišení [Ω] 0,000 ÷ 0,999 / 0,001 1,00 ÷ 20,00 / 0,01

Chyba měření ±(1 % MH + 5 D)* ±(1 % MH + 3 D)*

Měřicí napětí naprázdno 5 ÷ 12 V AC

Měřicí proud ≥ 180 mA (R < 2 Ω)

Kompenzace odporu měřicích vodičů ano

Měření při obou polaritách proudu ano

Izolační odpory

Rozsah měření / rozlišení 0,000 ÷ 999,9 kΩ / 0,1 kΩ 1,000 ÷ 3,999 MΩ / 0,001 MΩ 4,00 ÷ 19,99 MΩ / 0,01 MΩ 20,0 ÷ 100,0 MΩ / 0,1 MΩ

Chyba měření ±(2 % z MH + 8 D)* do 19,99 MΩ ±(4 % z MH + 15 D)* nad 20,0 MΩ

Jmenovité napětí / jmenovitý proud 500 V DC / 1 mA

Náhradní unikající proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 3,999 / 0,001 4,00 ÷ 20,00 / 0,01

Chyba měření ±(1 % MH + 8 D)* ±(1 % MH + 5 D)*

Měřicí napětí naprázdno 270 V ± 15 % / 50 Hz

Max. měřící proud 3,5 mA

Proud procházející ochranným vodičem

Rozsah měření / rozlišení [mA] 0,000 ÷ 1,499 / 0,001 1,50 ÷ 10,00 / 0,01

Chyba měření ±(1 % z MH + 5 D)*

Rozdílový proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 0,999 / 0,001 1,00 ÷ 10,00 / 0,01

Chyba měření ±(1 % z MH + 5 D)*

Unikající proud klešťovým transformátorem nebo třífázovým adaptérem

Rozsah měření / rozlišení 0,00 ÷ 20,0 mA / 0,01 mA

Chyba měření ±(3 % MH + 10 D)*  (pozn. 1)

Dotykový proud

Technické parametry jsou shodné se zvolenou měřící metodou.

Příkon činný, zdánlivý

Rozsah měření / rozlišení 5 ÷ 3680 W, VA / 1 W, VA

Chyba měření ±(3 % z MH + 2 D)*

Účiník

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01

Chyba měření ±(1 % z MH + 2 D)*

Proud procházející spotřebičem

Rozsah měření / rozlišení [A] 0,00 ÷ 16,00 / 0,01

Chyba měření ±(2 % z MH + 5 D)*

Proud měřený klešťovým transformátorem

Rozsah měření / rozlišení [A] 0,00 ÷ 4,99 / 0,01 5,0 ÷ 100,0 / 0,1

Chyba měření ±(3 % MH + 4 D)*        (pozn. 1)

Účiník měřený klešťovým transformátorem

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01

Chyba měření ±(1 % z MH + 2 D)*

Příkon činný, zdánlivý měřený klešťovým transformátorem

Rozsah měření / rozlišení 10 ÷ 9999 W, VA / 1 W, VA

Chyba měření ±(5 % z MH + 5 D)*

Napětí sítě

Rozsah měření / rozlišení [V] 207,0 ÷ 253,0 / 0,1

Chyba měření ±(1 % z MH + 2 D)* * MH značí měřenou hodnotu, D značí digit (1) Uvedené chyby měření platí bez započtení chyby měření použitého klíště. transformátoru / trojfáz. adaptéru Všeobecně:

Napájení 270 V ± 10 % / 50 Hz

Displej

LED

Třída ochrany

II (dvojitá izolace)

Přepěťová kategorie

II / 300 V

Stupeň znečištění 2

Krytí

IP 40

Rozměry 150 x 195 x 50 mm

Hmotnost asi 1 kg

Volitelné příslušenství:

P 2012 spojovací vodič bezpečnostní (banánek/banánek) modrý, délka 2 m

P 3012 měřící hrot bezpečnostní modrý

P 4011 krokosvorka bezpečnostní černá

P 4012 krokosvorka bezpečnostní modrá

P 2021 prodlužovací šňůra bezpečnostní černá, délka 5 m

P 8012 (A3P-16/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16 A

P 8011 (A3P-16/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 16 A

P 8014 (A3P-32/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 32 A

P 8013 (A3P-32/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 32 A

P 8010 klešťový měřící transformátor

P 9080 samolepící štítky pro označení příští kontroly spotřebiče

P 6080 pouzdro pro přenášení přístroje a vybraného příslušenství

RM 2050 doplněk umožňující měření ve zdravotnictví
