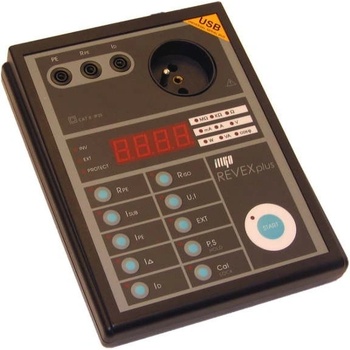

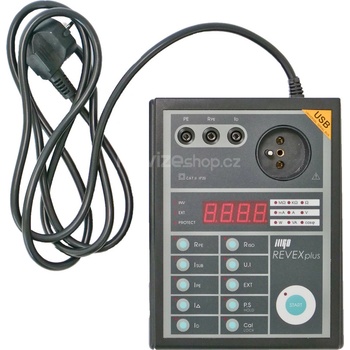

ILLKO REVEX plus USB

REVEXplus USB

Špičkový přístroj pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed. 2; ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování podle požadavků normy ČSN EN 60974-4 ed. 2. Výsledky měření jsou přenášeny on-line do připojeného PC; tím se REVEXplus USB stává velmi vhodným zařízením např. pro servisy nebo výrobní linky. Přístroj nemá paměť pro ukládání výsledků měření.

Funkce a vlastnosti přístroje: měření: izolačních odporů napětím 500 V přechodových odporů proudem > 200 mA, rozlišovací schopnost 0,001 Ω unikajících proudů metodami: náhradní, ochranným vodičem, rozdílovou; rozlišovací schopnost 0,001 mA proudu ochranným vodičem včetně jeho stejnosměrné složky dotykových proudů, rozlišovací schopnost 0,001 mA unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i trojfázové spotřebiče rozdílového proudu a proudu ochranným vodičem u trojfázových spotřebičů s pohyblivým přívodem pomocí trojfázového adaptéru činného a zdánlivého příkonu / proudu odebíraného spotřebičem / účiníku činného a zdánlivého příkonu / proudu / účiníku pomocí klešťového transformátoru síťového napětí střídavých veličin metodou TRMS (skutečná efektivní hodnota) další vlastnosti: řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu možnost propojení s PC kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem WELDtest. měření ve zdravotnictví ve spojení s doplňkem RM 2050.

Co je to unikající proud?

Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).

Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.

Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

• Propojení s PC: REVEXplus USB umožňuje on-line přenášet naměřená data do PC a naopak z PC (příp. ze čtečky čárového kódu připojené k PC) přenášet ovládací povely a textové poznámky do přístroje. REVEXplus USB nemá paměť pro ukládání výsledků měření; výsledky jsou přenášeny on-line do připojeného PC. Tím se REVEXplus USB stává velmi vhodným zařízením např. pro servisy nebo výrobní linky.
• Veškeré naměřené hodnoty tedy mohou být přenášeny a ukládány do PC a později dále zpracovány. Lze je např. importovat do textového editoru nebo do programu Excel nebo Open Office. Podporované systémy jsou Windows ve verzi XP SP3, Vista, 7, 8. Přístroj však pravděpodobně bude bez problémů komunikovat i s Windows 2000 a 98(SE).Práce s přístrojem propojeným s PC může probíhat takto:Po připojení kontrolovaného spotřebiče k přístroji REVEXplus USB napíšete na klávesnici PC označení kontrolovaného přístroje (nebo čtečkou čárového kódu připojenou k PC sejmete čárový kód z evidenčního štítku spotřebiče). Poté běžným způsobem provádíte jednotlivá měření; jejich výsledky se automaticky přenášejí do PC. Podobně postupujete u dalších spotřebičů. Po skončení měření máte v PC uložený soubor s veškerými výsledky, který dle svých požadavků zpracujete.Veškeré funkce přístroje je možné ovládat povely z klávesnice PC, příp. ze čtečky čárového kódu, která se připojuje mezi klávesnici a PC (REVEXplus USB nemá samostatný konektor pro připojení čtečky čárového kódu!). V dodávané dokumentaci jsou vygenerovány čárové kódy pro ovládání všech funkcí přístroje!Je rovněž možné vytvořit si svůj vlastní software pro přenos a zpracování naměřených hodnot.

Rozsah dodávky:

Přístroj

Měřicí vodič černý banánek/banánek 2 m

Měřicí hrot černý

USB kabel A-B

CD s uživatelskou příručkou

Kalibrační list

Záruční list

Návod k používání

Technické parametry:

Přechodové odpory

Rozsah měření / rozlišení [Ω] 0,000 ÷ 0,999 / 0,001        1,00 ÷ 20,00 / 0,01

Chyba měření ±(1 % z MH + 5 D)*   ±(1 % z MH + 3 D)*

Měřicí napětí naprázdno 5 ÷ 12 V AC

Měřicí proud ≥ 200 mA  (R < 2 Ω)

Kompenzace odporu měřicích vodičů ano

Měření při obou polaritách proudu ano

Izolační odpory

Rozsah měření / rozlišení 0,000 ÷ 999,9 kΩ / 0,1 kΩ1,000 ÷ 3,999 MΩ / 0,001 MΩ4,00 ÷ 19,99 MΩ / 0,01 MΩ20,0 ÷ 100,0 MΩ / 0,1 MΩ

Chyba měření ±(2 % z MH + 8 D)*       do 19,99 MΩ±(4 % z MH + 15 D)*     nad 20,0 MΩ

Jmenovité napětí / jmenovitý proud 500 V DC / 1 mA

Náhradní unikající proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 3,999  / 0,001       4,00 ÷ 20,00  / 0,01

Chyba měření ±(1 % z MH + 8 D)*   ±(1 % z MH + 5 D)*

Měřicí napětí naprázdno 270 V ± 15 % / 50 Hz

Max. měřicí proud 3,5 mA

Proud procházející ochranným vodičem

Rozsah měření / rozlišení [mA] 0,000 ÷ 1,499  / 0,001       1,50 ÷ 10,00  / 0,01

Chyba měření ±(1 % z MH + 5 D)*

Rozdílový proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 0,999  / 0,001       1,00 ÷ 10,00  / 0,01

Chyba měření ±(1 % z MH + 5 D)*

Unikající proud klešťovým transformátorem nebo trojfázovým adaptérem

Rozsah měření / rozlišení 0,00 ÷ 20,0 mA / 0,01 mA

Chyba měření ±(3 % z MH + 10 D)* (pozn. 1)

Dotykový proud

Technické parametry jsou shodné se zvolenou měřicí metodou.

Příkon činný, zdánlivý

Rozsah měření / rozlišení 5 ÷ 3680 W, VA / 1 W, VA

Chyba měření ±(3 % z MH + 2 D)*

Účiník

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01

Chyba měření ±(1 % z MH + 2 D)*

Proud procházející spotřebičem

Rozsah měření / rozlišení [A] 0,00 ÷ 16,00 / 0,01

Chyba měření ±(2 % z MH + 5 D)*

Proud měřený klešťovým transformátorem

Rozsah měření / rozlišení [A] 0,00 ÷ 4,99 / 0,01            5,0 ÷ 100,0 / 0,1

Chyba měření ±(3 % z MH + 4 D)*   (pozn. 1)

Účiník měřený klešťovým transformátorem

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01

Chyba měření ±(1 % z MH + 2 D)*

Příkon činný, zdánlivý měřený klešťovým transformátorem

Rozsah měření / rozlišení 10 ÷ 9999 W, VA / 1 W, VA

Chyba měření ±(5 % z MH + 5 D)*

Napětí sítě

Rozsah měření / rozlišení [V] 207,0 ÷ 253,0 / 0,1

Chyba měření ±(1 % z MH + 2 D)* * MH značí měřenou hodnotu, D značí digit (1) Uvedené chyby měření platí bez započtení chyby měření použitého klešť. transformátoru / trojfáz. adaptéruVšeobecně:

Napájení 270 V ± 10 % / 50 Hz

Displej

LED

Třída ochrany

II (dvojitá izolace)

Přepěťová kategorie

II / 300 V

Stupeň znečištění 2

Krytí

IP 40

Propojení s PC

USB

Rozměry 150 x 195 x 50 mm

Hmotnost asi 1 kg

Volitelné příslušenství:

P 2012 spojovací vodič bezpečnostní (banánek/banánek) modrý, délka 2 m

P 3012 měřicí hrot bezpečnostní modrý

P 4011 krokosvorka bezpečnostní černá

P 4012 krokosvorka bezpečnostní modrá

P 2021 prodlužovací šňůra bezpečnostní černá, délka 5 m

P 8012 (A3P-16/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16 A

P 8011 (A3P-16/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 16 A

P 8014 (A3P-32/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 32 A

P 8013 (A3P-32/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 32 A

P 8010 klešťový měřicí transformátor

P 9080 samolepící štítky pro označení příští kontroly spotřebiče

P 6080 pouzdro pro přenášení přístroje a vybraného příslušenství

RM 2050 doplněk umožňující měření ve zdravotnictví
