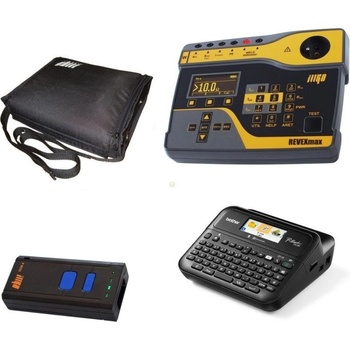

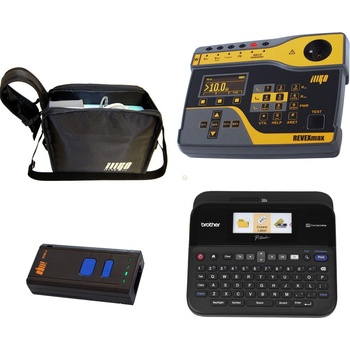

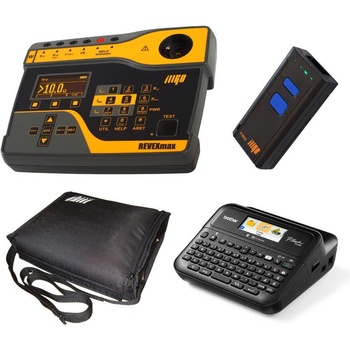

ILLKO REVEXmax Weld + brašna + čtečka + tiskárna PT-D610BTVP

Revízní přístroj Revexmax W umožňuje testování elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2,  ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.

Přístroj se vyrábí ve dvou verzích – STANDARD a WELD. Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3 (obr. 2).

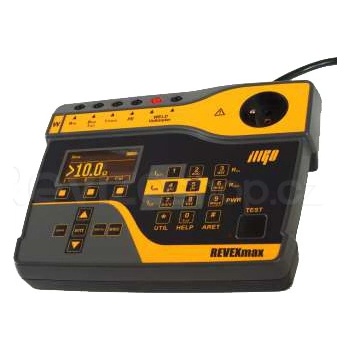

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.

Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.

Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).

REVEXmax umožňuje měřit: odpor ochranného vodiče proudem > AC 1 A izolační odpor napětím 500 V a 250 V náhradní unikající a dotykový proud proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N rozdílový a dotykový proud se záměnou vodičů L a N zdánlivý příkon proud odebíraný zkoušeným zařízením ze sítě napětí sítě napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)

S pomocí přídavných zařízení lze přístrojem měřit: proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P procházející proud pomocí klešťového transformátoru zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru

Přehled měřicích funkcí přístroje je uveden v tabulce.

Měřicí funkce

Měřicí rozsah

Odpor ochranného vodiče 0.00 ÷ 10.00 W

Měřicí proud > 1A

Izolační odpor 0.20 ÷ 100.0 MW

Měřicí napětí DC 500 V, 250 V

Unikající proud – náhradní metoda 0.00 ÷ 20.00 mA

Unikající proud – přímá metoda 0.00 ÷ 10.00 mA

Unikající proud – rozdílová metoda 0.00 ÷ 10.00 mA

Unikající proud externím měřicím zařízením 0.00 ÷ 20.00 mA

Příkon zdánlivý 10 ÷ 3680 VA

Napětí sítě UL-N 207.0 ÷ 253.0 V

Proud procházející spotřebičem 0.0 ÷ 16.0A

Proud měřený klešťovým transformátorem 0.0 ÷ 100.0 A

Příkon zdánlivý měřený klešťovým transformátorem 10 ÷ 9999 VA

Měření napětí AC 0.0 ÷ 90.0 V

Platí jen pro verzi WELD

Měření napětí DC 0.0 ÷ 130.0 V

Platí jen pro verzi WELD

Měření napětí svařovacího obvodu 30.0 ÷ 90.0 V AC30.0 ÷ 130.0 V DC

Platí jen pro verzi WELD

Pro usnadnění a zvýšení produktivity práce při vykonávání revizí elektrických spotřebičů je k přístroji REVEXmax dodáván i PC software SWillkostudio určený k vedení databáze spotřebičů, vyhodnocování jejich kontrol a tisku protokolů o provedených kontrolách (obr. 3).

K důležitým vlastnostem přístroje REVEXmax patří: identifikace spotřebičů pomocí ID kódů (čárový kód) možnost přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje možnost přenosu výsledků kontrol spotřebičů z přístroje do PC možnost využití automatických pracovních postupů při kontrolách manuální vyhodnocování výsledků kontrol přímo v přístroji možnost individuální úpravy formulářů v PC

Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy. Kvalitativně nové vlastnosti pak s sebou nese především příslušenství k přístroji. Uživatelé jistě ocení možnost použití bezdrátové čtečky čárových kódů nebo nový elektronický adaptér pro testování prodlužovacích přívodů, který umožní proměřit odpory všech vodičů prodlužovačky i v případě, že prodlužovačka je pro kontrolního technika špatně přístupná a její zásuvku a zástrčku nelze současně připojit k přístroji.
