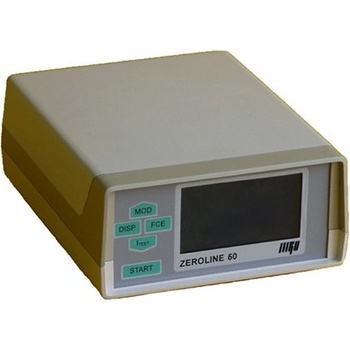

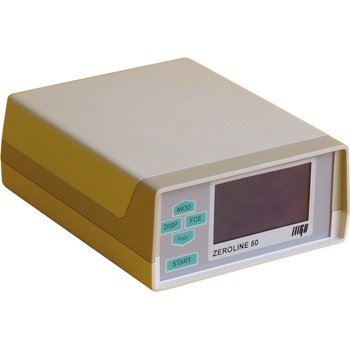

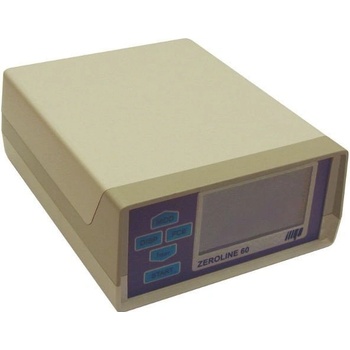

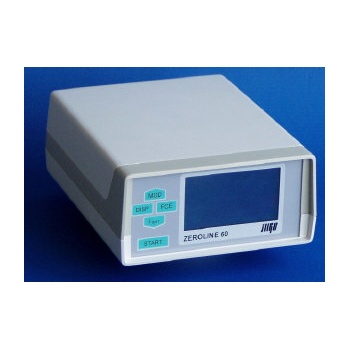

ILLKO ZEROLINE 60

ZEROLINE 60 přesný digitální měřič impedance smyčky a sítě

Přístrojem lze měřit:

Skutečnou impedanci smyčky s rozlišením 0,001 Ω

Skutečnou impedanci sítě s rozlišením 0,001 Ω

Impedanci smyčky za proudovým chráničem bez jeho vybavení 1,5 násobek impedance

Maximální hodnotu impedance, která může nastat při započítání pracovní chyby měření

Zkratový proud

Zemní odpor náhradní metodou

Síťové napětí

Kmitočet sítě

Další vlastnosti:

Automatická kontrola nebezpečného dotykového napětí na ochranném vodiči

Automatická kontrola správnosti připojení měřicích vodičů ke kontrolované síti

Automatická záměna L a N při měření

Možnost nastavení velikosti a polarity měřicího proudu

Technické parametry:Skutečná impedance smyčky

Rozsah měření 0,000 ÷ 1,500 Ω (měřicí proud = 30 A)0,000 ÷ 3,000 Ω (měřicí proud = 20 A)0,000 ÷ 5,000 Ω (měřicí proud = 10 A)

Jmenovitý rozsah dle ČSN EN 61557 0,038 ÷ 1,500 Ω (měřicí proud = 30 A)0,040 ÷ 3,000 Ω (měřicí proud = 20 A)0,060 ÷ 5,000 Ω (měřicí proud = 10 A)

Rozlišovací schopnost 0,001 Ω

Základní chyba měření ± (2% z MH + 8 D)* (měřicí proud = 30 A)± (3% z MH + 8 D)* (měřicí proud = 20 A)± (3% z MH + 10 D)*(měřicí proud = 10 A)

Pracovní chyba měření ± (3% z MH + 10 D)* (měřicí proud = 30 A)± (4% z MH + 10 D)* (měřicí proud = 20 A)± (4% z MH + 15 D)* (měřicí proud = 10 A)

Měřicí proud (při napětí 230 V) nastavitelný: 10 A, 20 A, 30 A

Impedance smyčky (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 Ω

Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 Ω

Rozlišovací schopnost 0,01 Ω

Základní chyba měření ± (3% z MH + 5 D)*

Pracovní chyba měření ± (4% z MH + 5 D)*

Měřicí proud (při napětí 230 V) 10 A

Impedance smyčky bez vybavení proudového chrániče

Rozsah měření 0,00 ÷ 20,00 Ω

Jmenovitý rozsah dle ČSN EN 61557 0,42 ÷ 20,00 Ω

Rozlišovací schopnost 0,01 Ω

Základní chyba měření ± (5% z MH + 8 D)*

Pracovní chyba měření ± (6% z MH + 10 D)*

Měřicí proud (při napětí 230 V) 10 A

Skutečná impedance sítě

Rozsah měření 0,000 ÷ 5,000 Ω

Jmenovitý rozsah dle ČSN EN 61557 0,057 ÷ 5,000 Ω

Rozlišovací schopnost 0,001 Ω

Základní chyba měření ± (2,5% z MH + 10 D)*

Pracovní chyba měření ± (3,5% z MH + 15 D)*

Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A

Impedance sítě (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 Ω

Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 Ω

Rozlišovací schopnost 0,01 Ω

Základní chyba měření ± (3% z MH + 5 D)*

Pracovní chyba měření ± (4% z MH + 5 D)*

Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A

Zkratový proud

Rozsah měření 2,3 A ÷ 23 kA

Rozlišovací schopnost 0,1 / 1 / 10 A

Základní chyba měření ± (zákl. chyba měření impedance + 2 D)*

Pracovní chyba měření ± (prac. chyba měření impedance + 2 D)*

Napětí L-PE, L-N, L-L

Rozsah měření 200 ÷ 440 V

Rozlišovací schopnost 1 V

Základní chyba měření ± (2% z MH + 3 D)*

Pracovní chyba měření ± (3% z MH + 5 D)*

Kmitočet

Rozsah měření 48,00 ÷ 52,00 Hz

Rozlišovací schopnost 0,01 Hz

Základní chyba měření ± (2% z MH + 10 D)*

Pracovní chyba měření ± (3% z MH + 10 D)*

Všeobecně

Napájení 200 ÷ 440 V / 50 Hz

Třída ochrany

II (dvojitá izolace)

Kategorie přepětí

CAT III / 300 V

Stupeň znečištění 2

Krytí

IP 40

Rozměry 150 x 190 x 70 mm

Hmotnost asi 1,6 kg * MH značí měřenou hodnotu, D značí digitRozsah dodávky:

Přístroj ZEROLINE 60

Měřicí kabel šestižilový

Krokosvorka černá

Krokosvorka žlutozelená

Měřicí hrot černý

Měřicí hrot modrý

Řemen pro zavěšení na krk

Kalibrační list

Záruční list

Návod k používání
