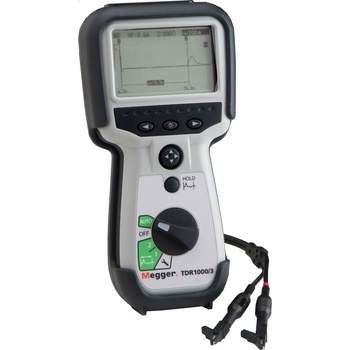

Megger TDR 1000/3

TDR1000/3 je jednokanálový ruční impulzový zaměřovač (s možností porovnání s průběhem uloženým pomocí tlačítka HOLD); rozsahy měření 10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m, 5000 m. Minimální rozlišení 0,1 m, nejkratší impuls 2 ns. Tento reflektometr je použitelný pro zaměřování poruch a měření délek na všech typech kabelů - na silových, datových, koaxiálních i telekomunikačních kabelech. Přístroj nabízí jak automatické měření, tak možnost manuálního nastavení všech podstatných parametrů - rychlosti šíření (poměr vůči rychlosti světla - 0,2 až 0,99 s krokem 0,01), šířka impulzu, impedance kabelu (25, 50, 75 a 100 Ω), rozsahu i zesílení. Přístroj je napájen pomocí 5 baterií typu AA (mohou být i nabíjecí) - typická výdrž je cca 14 hodin provozu. TDR1000/3 je odolný reflektometr s krytím IP54. Přístroj disponuje monochromatickým LCD displejem s rozlišením 256 x 128 px, s možností nastavení kontrastu a s možností podsvícení. Díky dvěma kurzorům můžete jednoduše měřit nejen vzdálenost od začátku kabelu, ale např. i mezi spojkami, rozdíl proti zachycenému průběhu apod. http://www.youtube.com/watch?v=5SGDGA4MsB8

Techn.list (SK) Technický list (CZ)
