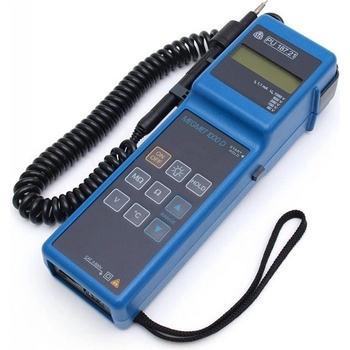

Metra Blansko PU 187.21 MEGMET 1000 D

PU 187.21 MEGMET 1000 D

Přístroj PU 187.21 MEGMET 1000 D slouží k měření izolačních odporů do hodnoty 20 GΩ a odporu ochranného vodiče do 2 kΩ, případně jeho délky, lze s ním provádět kontrolu přepěťových ochran. Dále měří stejnosměrná i střídavá napětí do 1000 V a teplotu v rozsahu -20 °C ÷ 120 °C při připojení externího čidla v rozsahu -50 ÷ 850 °C. Jmenovitá měřicí napětí pro měření izol. odporů jsou 50, 100, 250, 500 a 1000 V.

Přístroj MEGMET 1000 D splňuje požadavky norem:

DIN 57 413/VDE 0413, 1. díl: Měřiče izolačního odporu ČSN 33 1600 Revize a kontroly el. ručního nářadí během používání, ČSN 331610 Kontroly a revize el. spotřebičů během používání, ČSN EN 61557

ČSN EN 61010-1 Bezpečnostní požadavky na elektrické měřicí, řídicí a laboratorní zařízení

Přístroj odpovídá požadavkům norem v oblasti elektromagnetické kompatibility.

Funkce a vlastnosti:

Mikroprocesorové řízení přístroje

Číslicové zobrazení měřeného údaje společně s analogovým (Bargraf)

Výpočet délky kabelu z naměřené hodnoty odporu

Měření ss, st napětí, přepěťových ochran

Měření izolačního odporu do 20 GΩ

Měření malých odporů (délky měřeného vodiče) s indikací ruš. napětí

Paměť naměřených hodnot s možností obousm přenosu do PC přes RS 232

Podsvícení displeje

Možnost dobíjení akumulátorů v přístroji

Nízká hmotnost a malé rozměry

Konstrukčně ve stejném krytu jako Megmet PU 182.1

Snadná obsluha a minimální údržba

Technické parametry:

• Měření ss a st napětí: 0 až 1000 V ± ( 2%MH + 5 D )
• Jmen. napětí ss: 50, 100, 250, 500, 1000 V
• Izolační odpor (jmen. proud 1,2 mA ± 0,2 mA): 0,1 až 20 GΩ ± ( 5% + 5 D )
• Odpor ochr. vodiče: 20 Ω, 200 Ω, 2 kΩ ± ( 5% + 5 D )
• Přepěťové ochrany: 0 až 1000 V; 1,2 mA
• Teplota: -20 až + 850 °C
• Výpočet délky kabelu: 0 až 19,9 km, průřez 0,125 až 6,0 mm² Cu / průřez 1,0 až 6,0 mm² Al

Paměť 1 999 naměřených hodnot (250 BANK) s možností přenosu přes RS 232 do PC

• Izolační odpor: 0,1 MΩ - 20GΩ (50 + 15) V, 0,1 MΩ - 20GΩ (100 + 20) V, 0,1 MΩ - 20GΩ (250 + 20) V, 0,1 MΩ - 20GΩ (500 + 50) V, 0,1 MΩ - 20GΩ (1000 + 100) V
• Rozměry: 308 x 92 x 57 mm
• Základní přesnost: ± (2% MH + 2D)
• Hmotnost: cca 500g

Rozsah dodávky: přístroj PU 187.2 s měřicím hrotem měřicí šňůra PU187 délka 1m měřicí šňůra PU187 délka10m na cívce krokosvorka s izolací PD 61(nasouvací) konektor pro dobíjení 1,3mm kabel pro přenos dat QD191 program pro přenos dat REVICOM

Návod k používání sáček PE

Záruční list kufr kartonový obal

Kalibrační protokol
