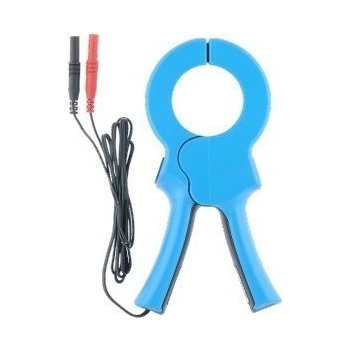

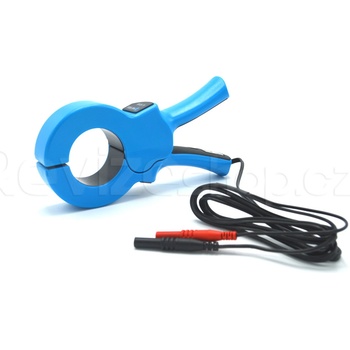

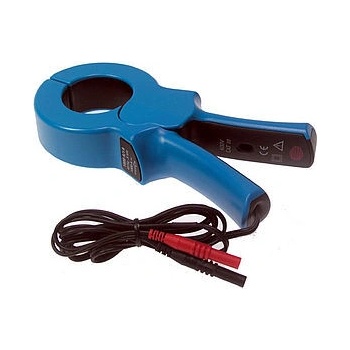

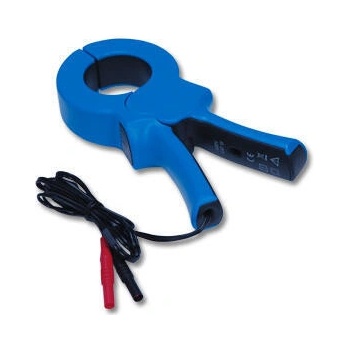

Metrel A1018

Metrel A1018 - proudové kleště nízkorozsahové

Nízkorozsahové proudové kleště 1A / 1mA

Příslušenství pro přístroj

Eurotest 61557, Eurotest XA, Eurotest XC 2,5 kV, Eurotest XC EU, Eurotest XC ST, Eurotest XD, Eurotest XE, Eurotest XE 2,5 kV, Eurotest XE 2,5 kV BT, Eurotest XE BT, Smartec Earth/Clamp

Použití: měření proudů (měřicí rozsah dle typu přístroje, rozlišení až 0,1 mA) měření zemních odporů (v kombinaci s kleštěmi A1019) (hromosvodové kleště)

A 1018 a P 8010 jsou proudové kleště se zvýšenou citlivostí a s proudovým výstupem. Mohou být připojeny k jakémukoliv měřicímu přístroji, který má odpovídající proudový vstup.

Vlastní měřicí transformátor je uzavřen v plastovém krytu, výstup je vyveden u A1018 do bezpečnostních banánků Ø 4 mm a u P 8010 do speciálního konektoru.

Technické parametry:

Jmenovitý proud 1000 A

Převod 1000 : 1

Výstup 1 mA / A  bezpečnostní banánek průměr 4 mm (A 1018) speciální konektor (P 8010)

Jmenovitý zatěžovací odpor RL 1 Ω

Rozsah měření 0,001 A ÷ 1200 A

Výstupní proud 1 uA ÷ 1,2 A

Kmitočtový rozsah 40 Hz ÷ 5 kHz

Zatěžovací impedance ≤ 10 Ω

Trvání měření při 1000 A trvale (pro f < 1 kHz)

Trvání měření při 1200 A 40 min. měření / 20 min. přestávka

Měřené napětí max. 600V

Nejistota měření a nejistota fáze (při RL = 1 Ω):

Primární proud [A] 0,1 m ÷ 100 m 0,1 ÷ 1 1 ÷ 10 10 ÷ 100 100 ÷ 1200

Nejistota výstupního proudu [%] ≤ 3 ≤ 2 ≤ 1,2 ≤ 1 ≤ 0,5

Nejistota fáze [°] nedef. nedef. ≤ 2,2 ≤ 1 ≤ 0,7

Vliv sousedního vodiče < 1 mA / A pro F = 50 Hz

Vliv polohy vodiče < 0,3 % pro f < 400 Hz

Vliv zátěže 1 % a 1 ° pro RL = 2 Ω až 10 Ω

Vliv DC proudového offsetu < 2,5 % při IDC < 30 A

Všeobecně:

Pracovní teplota -10 °C ÷ 50 °C

Rozevření kleští 52 mm

Max. rozměry měřeného vodiče kulatý průměr 50 mm 1 x plochý vodič 50 mm x 5 mm 4 x plochý vodič x 30 mm x 5 mm

Přepěťová kategorie

CAT III / 600V

Třída ochrany

II (dvojitá izolace)

Stupeň znečištění 2

Rozměry 220 mm x 120 mm x 48 mm

Hmotnost 600 g

Hořlavost plastového pouzdra

UL94 - UV1

Rozsah dodávky:

Klešťový přístroj A1018 nebo P 8010 (dle objednávky)

Návod k používání

Záruční list

Kalibrační protokol
