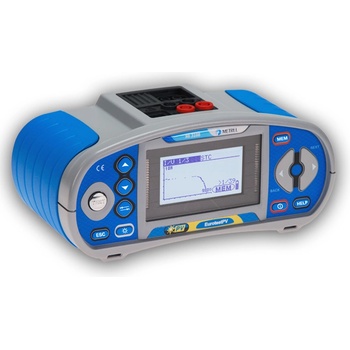

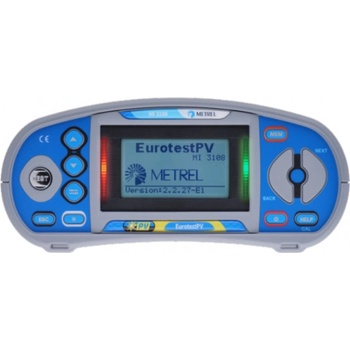

Metrel MI 3108 ST Eurotest PV

MI 3108 ST Eurotest PV tester instalací a solárních panelů Eurotest je kombinovaný tester.Umožnuje kompletní testování elektrických instalací dle EN 61557 a navíc provede všechny potřebné zkoušky vyžadované na jednofázových fotovoltaických (PV) instalací. To zahrnuje všechny zkoušky podle požadavků normy EN 62446, ale také I - U charakteristiky, výpočet hodnot STC (standardní podmínky testování) hodnot a měření výkonu na straně DC i AC. Přístroj je konstruován pro použití v reálných pracovních podmínkách (napětí do 1000 V, proud do 15A DC). Přístroj je dodáván s PV bezpečnostní sondou, která umožňuje bezpečné odpojení kdykoliv během měření, čímž se výrazně zvyšuje bezpečnost obsluhy.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

• Měření na DC straně PV instalace:- napětí, proud, výkon, energie- Uoc (napětí naprázdno) a Isc (zkratový proud)- ozáření- teplota modulů
• Měření na AC straně PV instalace:- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení- účinnost PV modulů, invertoru, PV systému
• Elektrická instalace:- izolační odpor- spojitost PE vodiče- skutečná impedance sitě, zkratový proud, úbytek napětí- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud- proudové chrániče (typ AC, A,B, standartní i selektivní)- zemní odpor- AC proud pomocí klešťového přístroje (odebíraný i unikající)- TRMS napětí, kmitočet, sled fází- výkon, energie, harmonické zkreslení

Hlavní vlastnosti:

• PV instalace:- výpočet STC hodnot- výpočet účinnosti- grafické zobrazení I-V křivky modulu- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu
• Elektrická instalace:- možnost automatikého testu proudových chráničů- měření proudových chráničů typu B- měření zemního odporu- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance- online monitor napětí na svorkách přístroje- funkce osciloskopu- měření impedance smyčky za proudovým chráničem bez jeho vybavení- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)
• Další výhody:- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy

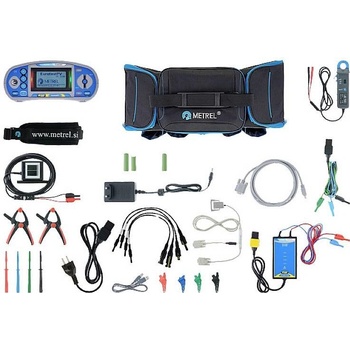

Rozsah dodávky:

Přístroj EurotestPV MI 3108

Brašna

Kabel pro měření v síťových zásuvkách

Univerzální měřicí kabel 3 x 1,5 m

Měřicí hrot, 4 ks

Krokosvorka, 4 ks

PV bezpečnostní sonda

PV MC3/4 adaptéry

PV referenční článek

Sonda pro měření teploty

Upevňovací kleštiny, 2 ks

Síťový adaptér + 6ks NiMH akumulátorů AA

USB a RS232-PS/2 kabely

PC SW Eurolink PRO

Sada řemenů pro přenášení přístroje

Tištěná příloha k návodu k používání v češtině

Kalibrační list

Záruční list

Kartónový obal

Kleště A1391 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.

Technické parametry:

Měření v PV instalacích

Funkce

Měřicí rozsah

Základní chyba měření

Napětí 0 V DC ... 999 V DC 0 V AC ... 999 V AC I-V m.: 20 V DC ... 999 V DC ±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 2 D)

Proud

Panel m.: 0,0 mA ... 300 A DC Invert. m.: 0,0 mA ... 300 A AC I-V m.: 0,00 A ... 15 A DC ±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 3 D)

Výkon

Panel m.:0 ... 200 kW I-V m.: 0 ... 15 kW ±(2,5 % z MH + 6 D) ±(3 % z MH + 5 D)

Energie 0,000 Wh - 1999 kWh

I-V křivka 1000 V / 15 A / 15 kW

Harmonické do jedenácté harmonické

Ozáření 0 ... 2000 W/m ± (5 % z MH + 5 D)

Teplota -10°C ... + 85°C ± 5 D

Měření v elektrických instalacích

Funkce

Měřicí rozsah

Základní chyba měření

Izolační odpor (EN 61557-2)

U = 50, 100, 250 V DC R do 199,9 MΩ U = 500, 1000 V DC R do 999 MΩ ±(5 % z MH + 3 D) ±(5 % z MH + 3 D)

Spojitost 200mA EN 61557-4) 0,00 Ω ... 1999 Ω ±(3 % z MH + 3 D)

Spojitost 7mA 0,0 Ω ... 1999 Ω ±(5 % z MH + 3 D)

Impedance smyčky EN 61557-3) 0,00 Ω ... 9,99 kΩ ± (5 % z MH + 5 D)

Impedance sítě (EN 61557-3) 0,00 Ω ... 9,99 kΩ ± (5 % z MH + 5 D)

Napětí 0 VAC ... 550 VAC ± (2 % z MH + 2 D)

Kmitočet 0,00 ... 499,9 Hz ± (0,2 % z MH + 1 D)

Sled fází (EN 61557-7) 1.2.3 nebo 3.2.1

Proudové chrániče (EN 61557-6)

IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A - Dotykové napětí Uc 0,0 V ... 99,9 V ( -0 %/ + 15%) z MH - Vypínací čas 0 ms ... max. čas ± 1 ms - Vybavovací proud 0,2 x IΔN ... 2,2 x IΔN ± 0,1 x IΔN

Zemní odpor (EN 61557-5) 0,00 Ω ... 9999 Ω ± ( 5 % z MH + 5 D)

MH značí měřenou hodnotu, D značí digit

Všeobecně

Přístroj

PV Remote Unit

Displej

LCD 128 x 64 bodů s podsvětlením

Napájení 6 x 1,2 V NiMH akumulátor, typ AA

Přepěťová kategorie

CAT II / 1000 V DC CAT III / 600 V  CAT IV / 300 V

Třída ochrany

II (dvojitá izolace)

Komunikace

RS 232 + USB

RS 232

Rozměry 230 x 103 x 115 mm 140 x 230 x 80 mm

Hmotnost cca 1,3 kg cca 1,0 kg
