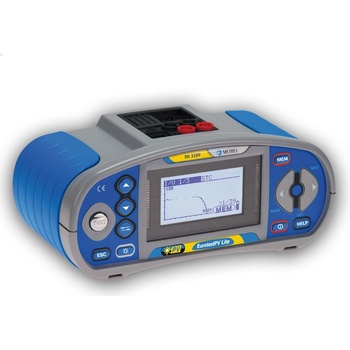

MI 3109 PS Eurotest PV - Tester solárních panelů
MI 3109 EurotestPV je tester fotovoltaických (FV) instalací, který provádí všechny testy požadované pro tento typ instalací. Zahrnuje to všechny testy požadované normou EN 62446, ale také nabízí měření I - U charakteristik, výpočet STC hodnot a měření výkonu na DC a AC straně 1-fázového invertoru. Přístroj je navržen pro použití v prac. podmínkách (napětí do 1000V, proud do 15ADC).Přístroj má zabudovanou funkci Autotest, která umožňuje provést všechny požadované testy podle EN 62446 jen na jeden stisk tlačítka. Přístroj je určen jak pro prvotní testování FV instalace, tak pro jeho periodické kontroly a odhalování možných poruch. S příslušenstvím na objednávku může tento tester provést stejné testy na FV instalaci jako tester MI 3108 EurotestPV.Měření:
Fotovoltaické instalace:
Měření na DC straně FV instalace:
Izolační odpor;
Spojitost PE připojení;
Uoc (napětí naprázdno) a Isc (zkratový proud);
I - U křivka FV panelu a řetězce;
Napětí, proud a výkon panelu nebo řetězce;
Sluneční záření;
Teplota modulu.
Měření na AC straně FV instalace:
Napětí, proud, výkon;
Účinnost panelu, invertoru, výpočet FV systému.
Hlavní vlastnosti:
- Měření izolačního odporu a I-U charakteristik v jednom přístroji: stačí vám jeden přístroj MI 3109 a umíte provést test izolace až do 1000V pro ověření bezpečnosti FV instalace a také měření I-U charakteristik potřebné pro vyhodnocení FV panelů nebo řetězců.
- Autotest: Tato funkce provede na jeden stisk kompletní testy požadované podle EN 62446:
izolační odpor mezi kladným pólem výstupu a zemí; izolační odpor mezi záporným pólem výstupu a zemí; napětí naprázdno; zkratový proud.
- Výpočet STC hodnot: naměřené hodnoty napětí a proudu jsou, podle aktuálních vnějších podmínek, přepočteny na STC (Standardní podmínění testování), čímž je umožněno porovnávat výsledky získané za různých podmínek testování.
- Měření účinnosti: dva napěťové a dva proudové kanály pro současné měření AC a DC parametrů.
- FV vzdálená jednotka: Jednotka na objednávku pro současné měření slunečního záření a teploty FV panelu.
- Grafické znázornění: I-V charakteristika FV panelu nebo řetězce je graficky zobrazena na LCD dipleji.
- Paměť: Lze uložit až 1800 testů nebo 500 grafických výsledků.
- SW podpora: PC SW EuroLink PRO umožňuje přenos výsledků do PC, jejich prohlížení, analýzu a tisk protokolu z měření.
Použití:
Prvotní revize instalace
Periodické kontroly
Hodnocení FV instalací a vyhledávání poruch
Měření výkonu a účinnosti (AC a DC)
Normy:
Funkce:
IEC/EN 61557 série
IEC 62446 (fotovoltaika)
Další normy:
BS 7671
EN 61008
EN 61009
EN 60364-4-41
AS/NZ 3760
Elektromagnetická kompatibilita:
EN 61326
Bezpečnost:
EN 61010-1
EN 61010-2-030
EN 61010-031
EN 61010-2-032

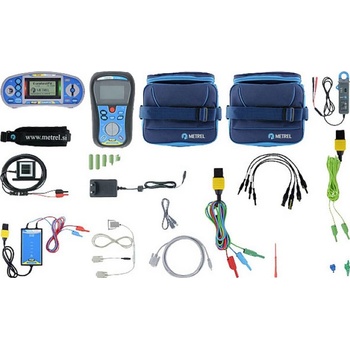

Sada PS obsahuje
Přístroj MI 3109 EurotestPV Lite
A 1289 Měkká přenosná taška
A 1411 PV Univerzální testovací kabel, 3 x 1,5 m
A 1412 PV Testovací kabel Continuity, 2 x 1,5 m
A 1016, A 1015, A 1062 Testovací sonda, 3 ks (červená, modrá, zelená)
A 1064, A 1310, A 1309 Krokodýlky, 3 ks (červená, modrá, zelená)
S 2145 PV MC3/4 adaptéry samec/samice
Napájecí adaptér + 6 NiMH baterií, typ AA
Kabel USB a RS232 - PS/2
PC SW EuroLink PRO
A 1707 Nosný popruh
Krátký návod k použití
Návod k použití a příručka k paměťovým médiím kalibrační certifikát
Navíc:
Brašna velká pro přenášení přístroje (místo malé brašny)
Vzdálená jednotka PV Remote (A1378) včetně návodu v češtině (elektronicky v PDF)
Bezpečnostní sonda
PV referenční článek
Sonda pro měření teploty
PC SW EuroLink PRO Plus / Metrel ES Manager PRO licence (místo PC SW EuroLink PRO / Metrel ES Manager BASIC)
Kleště A1942 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.
