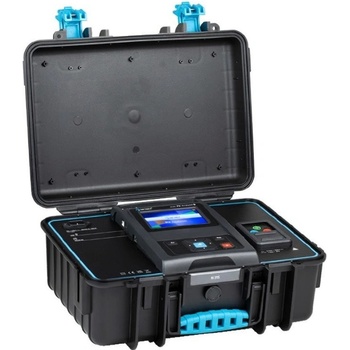

Metrel MI 3115 PV Analyser

Metrel MI 3115 PV Analyser - Multifunkční přístroj pro testování fotovoltaiky

Testujte 1500 V fotovoltaické systémy stylově. MI 3115 PV Analyzer nabízí testování v souladu s normou IEC 62446 a podporuje všechny testy a měření kategorie 1 a kategorie 2. Stejně jako měření izolačního odporu FV stringů, měření I/U charakteristik a převod naměřených hodnot na hodnoty STC a porovnání s nominálními hodnotami udávanými výrobci FV modulů. Ozáření a teplota buňky se měří v reálném čase pomocí bezdrátové dálkové jednotky. Kromě toho jsou testy kategorie 1 shromažďovány v jednom automatickém testu, který umožňuje uživateli provést všechny požadované testy jediným stisknutím tlačítka start.Použité normyBudovy

• Kompetence EISinsp: Inspekce bezpečnosti elektrické instalace nízkého napětí
• Kompetence EISc: Bezpečnost elektrických instalací nízkého napětí pro dodavatele a správce

Řada IEC/EN 60364 Elektrické instalace pro budovy

IEC/EN 61557 Elektrická bezpečnost v rozvodech nízkého napětí do 1 000 V AC a 1 500 V DC - Zařízení pro testování, měření nebo monitorování ochranných opatření - řada

Fotovoltaické systémy

IEC/EN 62446 Fotovoltaické (PV) systémy – Požadavky na testování, dokumentaci a údržbu

• EN 62466-1 Fotovoltaické (FV) systémy. Požadavky na zkoušení, dokumentaci a údržbu – Část 1: Systémy připojené k síti – Dokumentace, zkoušky uvedení do provozu a kontrola
• EN 62466-2 Fotovoltaické (FV) systémy. Požadavky na zkoušení, dokumentaci a údržbu – Část 2: Systémy připojené k síti – Údržba FV systémů

Bezpečnost přístroje vůči uživateli

• IEC/EN 61010-1 Bezpečnostní požadavky na elektrická zařízení pro měření, řízení a laboratorní použití - Část 1: Všeobecné požadavky
• IEC/EN 61010-031 Změna 1 - Bezpečnostní požadavky na elektrická zařízení pro měření, řízení a laboratorní použití - Část 031: Bezpečnostní požadavky na sestavy ručních a ručně ovládaných sond pro elektrické zkoušky a měření
• IEC/EN 61010-2-030 Bezpečnostní požadavky na elektrická zařízení pro měření, řízení a laboratorní použití - Část 2-030: Zvláštní požadavky na zařízení se zkušebními nebo měřicími obvody.

EMC bezpečnost

IEC/EN 61326-1 Elektrická zařízení pro měření, řízení a laboratorní použití - Požadavky EMC - Část 1: Všeobecné požadavky

VlastnostiMěřicí funkce 1500 V izolační odpor stringů;

Spojitost PE vodičů;

Test polarity; test Isc a Uoc;

I/U charakteristiky;

Bezdrátové snímání ozáření a teploty FV modulů.

Klíčové vlastnosti

Izolace a I/U měření 1500 V FV systémů v jednom přístroji.

Kapacitní metoda měření.

Bezdrátová (Wi-Fi) vzdálená jednotka pro měření a záznam ozáření a teploty článků FV modulů.

Automatický test pro testy kategorie 1.

Výpočet hodnot STC a porovnání s nominálními údaji.

Oprava dříve špatně zadaných parametrů na již provedeném měření nebo skupině měření.

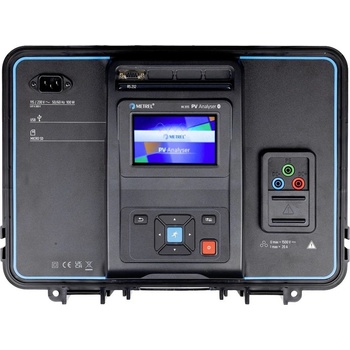

Přístroj se ovládá pomocí velkého barevného dotykového displeje, ze kterého může uživatel připravit a spustit vybraný test nebo měření, uložit výsledky a prohlížet je v číselné a grafické podobě.

Organizér paměti, operace s jedním nebo se skupinou měření, funkce vyhledávání.

Správce databáze fotovoltaických modulů.

AUTOSEKVENCE.

PC SW Metrel ES Manager umožňuje předpřípravu struktury měření a měření, nahrání nebo stažení struktury a následné přezkoumání výsledků, umožňuje pokročilou analýzu I/U křivky, PV moduly DB explorer a generování profesionální zprávy.

Rozsah dodávky:

Přístroj MI 3115 PV Analyzer 1785 PV Remote WL

Teplotní senzor PV 1833

Referenční PV článek 1834 2x A 1835 Svorka pro připevnění příslušenství

S 2145 Sada adaptérů PV MC4 na banánky

A 1790 RED Testovací kabel, červený, 3 m, 2,5 mm2

Testovací kabel 1790 BLU, modrý, 3 m, 2,5 mm2

A 1792 Testovací kabel Zelený, 3m, 0,75mm2

Testovací kabel A 1509, černý, 50 m, 0,75 mm2 – cívka

Testovací kabel A 1012, zelený, 4 m, 0,75 mm2

Krokodýlí spona A 1309, zelená

Testovací sonda A 1014, černá

Testovací sonda A 1015, modrá

Testovací sonda A 1016, červená

Kabel USB 1727 typu A/B

A 1728 Napájecí kabel 2m 3x0,75mm2

A 1551 Soft polstrovaná přenosná taška Velikost: L

A 1548 Napájecí zdroj 0,5A/12V

Nosný popruh A 1791

S 2080 Nabíjecí baterie 1,2 V, 2100 mAh, typ AA, 6 kusů

Kalibrační certifikát pro MI 3115

Kalibrační certifikát pro A 1785

Uživatelský manuál v AJ a SJ.

PC SW Metrel ES Manager (MESM)
