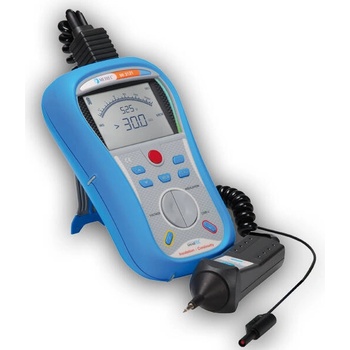

Metrel MI 3121 Smartec INS/CONT

MI 3121 - Smartec INS/CONT

Měřiče izolačních odporů Metrel MI 3121 měří izolační odpory do 30GOhm, zkušebním napětím 50V, 100V, 250V, 500 a 1000V. Přístroje měří malé odpory a propojení obvodu proudem 7mA a 200mA, měří stejnosměrná a střídavá napětí. Při měření malých odporů lze eliminovat vliv měřicích kabelů. Naměřené hodnoty mohou být uchovány ve vnitřní paměti, komunikaci s prostředím umožňuje rozhraní USB a RS 232. Přístroj má zabudovaný nabíječ baterií.

Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.

Funkce a vlastnosti přístroje:

• Měření izolačních odporů:Přístroj měří odpory napětím 50 V, 100 V, 250 V, 500 V, 1000 V v rozsahu odporů 0 až 29,9 GΩ (podle napětí).Je vhodné pro měření izolačního odporu mezi vodiči v instalaci, zdí a podlah, zemních kabelů, antistatických podlah, spotřebičů a zařízení.
• Měření spojistosti:Umožnuje měření malých odporů proudem 200 mA v rozsahu 0 Ω až 1999 Ω. Měření je krátkodobé s automatickou změnou polarity měřicího proudu. Měření je vhodné např. pro kontrolu spojení, ochranného pospojování a pod.Malé odpory je možné měřit také proudem 7 mA v rozsahu 0 Ω až 1999 Ω. Přístroj měří trvale, bez změny polarity měřicího proudu. Toto měření lze použít pro kontrolu vodivého spojení různých obvodů včetně obvodů s induktivním charakterem (cívky, motory, transformátory).U obou možností měření malých odporů lze zakalibrovat odpor měřicích vodičů až do odporu 5 Ω.
• Měření napětí:Přístroj měří napětí v rozsahu 0 V až 550 V a to DC i AC (kmitočet 15 Hz až 500 Hz). U AC napětí měří skutečnou efektivní hodnotu (TRMS).
• Měření kmitočtu:Rozsah měření kmitočtu je 0 Hz až 500 Hz při vstupním napětí 10 V až 550 V.
• Zobrazení:Naměřené údaje jsou zobrazovány na velkém LCD. Měřená veličina je zobrazována digitálně a současně analogově na stupnici, pomocné údaje jsou zobrazovány digitálně. Současně lze definovat meze naměřených hodnot, podle kterých přístroj údaje vyhodnotí a výsledek zobrazí rozsvícením červeného nebo zeleného indikátoru.
• Práce s daty, komunikace:Výsledky měření lze ukládat do paměti přístroje, současně se uloží i vedlejší výsledky a parametry měřené funkce. Paměť má dvě úrovně, které umožňují organizovat naměřené výsledky do struktury podobné struktuře typické elektrické instalace. Do paměti lze uložit cca 1900 měření.Komunikace s PC probíhá RS 232-PS/2 nebo USB kabelem.
• Další vlastnosti: S přístrojem je možné měřit v prostředí s kategorií přepětí CAT IV.Přístroj obsahuje integrovanou nabíječku akumulátorů.Magnetický držák přístroje umožňuje mít volné obě ruce.

Obsah balení:

Přístroj SMARTEC Insulation / Continuity MI 3121

Řemen do ruky

Univerzální měřicí kabel 2 x 1,5 m (zakončený banánky)

Měřicí hrot 2 ks (černý, červený)

Krokosvorka 2 ks (černá, červená)

Síťový adaptér pro nabíjení akumulátorů

NiMH akumulátor typ AA, 6 ks

CD Metrel s anglickou dokumentací k přístroji

Tištěná "Stručná uživatelská příručka"

Kalibrační list

Záruční list

Kartónový obal

Izolační odpory:

Jmenovitý měřicí rozsah [Ω] 0,15 M ÷ 199,9 M   (50 V, 100 V, 250V) 0,15 M ÷ 29,9 G     (500 V, 1000 V)

Rozlišení [Ω] 0,01 / 0,1                      (50 V, 100 V, 250V) 0,01 / 0,1 / 1 / 10 / 100  (500 V, 1000 V)

Základní nejistota měření ± (5% z MH + 3 D) až ± (20% z MH) podle rozsahu

Jmenovitý měřící proud ≥ 1 mA

Zkratový proud < 3 mA

Automatické vybití náboje ano

Spojitost RLOW:

Jmenovitý měřicí rozsah [Ω] 0,16 ÷ 1999

Rozlišení [Ω] 0,01 / 0,1 / 1

Základní nejistota měření ± (3% z MH + 3 D) až ± (10% z MH) podle rozsahu

Jmenovitý měřící proud ≥ 200 mA (pro R < 2 Ω)

Napětí naprázdno 6,5 ÷ 9 V DC

Automatická změna polarity ano

Kompenzace měřicích vodičů ano do 5 Ω

Spojitost CONT:

Jmenovitý měřicí rozsah [Ω] 0,16 ÷ 1999

Rozlišení [Ω] 0,1 / 1

Základní nejistota měření ± (5% z MH + 3 D) až ± (10% z MH) podle rozsahu

Měřící proud < 8,5 mA

Napětí naprázdno 6,5 ÷ 9 V DC

Automatická změna polarity ne

Kompenzace měřicích vodičů ano do 5 Ω

Napětí:

Jmenovitý měřicí rozsah [V] 0,0 ÷ 550 DC, AC

Rozlišení [V] 0,1 / 1

Základní nejistota měření ± (3% z MH + 3 D)

Kmitočtový rozsah [Hz]

DC, 15 ÷ 500

Způsob měření skutečná efektivní hodnota (TRMS)

Kmitočet:

Jmenovitý měřicí rozsah [Hz] 0,00 ÷ 500

Rozlišení [Hz] 0,01 / 0,1 / 1

Základní nejistota měření ± (0,2% z MH + 1 D)

Vstupní napětí [V] 10 ÷ 550

Všeobecně:

Napájení 6 ks alkalická baterie nebo NiMH akumulátor typ AA

Doba provozu cca 13 hodin

Kategorie přepětí 600V CAT III, 300V CAT IV

Třída ochrany

II (dvojitá izolace)

Stupeň znečištění 2

Krytí

IP 40

Zobrazení zákaznický LCD s podsvětlením

Rozměry (š x v x h) 140 mm x 80 mm x 230 mm

Hmotnost 1,37 kg bez akumulátorů
