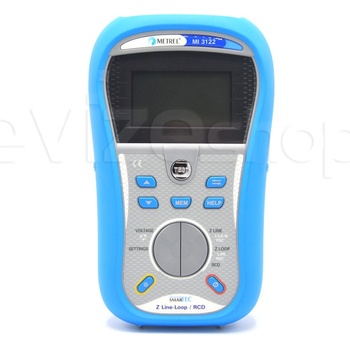

Metrel MI 3122 Smartec ZL-L/RCD
Doporučené nabídky (1)
Metrel MI 3122 Smartec ZL-L/RCD
Popis produktu
Parametry produktu
Parametry produktu
Popis produktu
SMARTEC Z Line-Loop / RCD MI 3122 špičkový přístroj umožňující měřit impedanci smyčky, impedanci sítě a proudové chrániče
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Funkce a vlastnosti přístroje:
Měření skutečné impedance smyčky/sítě a zkratového prouduPřístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.V paměti je uložená rozsáhlá tabulka pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.Měření proudových chráničůLze měřit proudové chrániče typu AC a A standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.Sled fází, napětí, kmitočetPřístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.Test přítomnosti napětí na ochranném vodičiPřístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.Online monitor napětí a svorek Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.Ukládání výsledků do paměti a přenos do PCDo paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí software EuroLink Pro (volitelné příslušenství), který je v češtině.Další vlastnosti:- Port RS 232 i USB pro připojení k PC.- Grafický displej rozlišením 128x64 bodů.- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.- Přístroj má české menu.- Součástí dodávky je i kalibrační list od výrobce.- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.- Rozsáhlé příslušenství je součástí dodávky.
Rozsah dodávky:
Přístroj SMARTEC Z LINE-LOOP / RCD MI3122
Řemen do ruky
Univerzální měřicí kabel (kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek)
Kabel pro měření v síťových zásuvkách
Síťový adaptér pro nabíjení akumulátorů
NiMH akumulátor, 6 ks
Měřicí hrot, 3 ks
Krokosvorka, 3 ks
CD Metrel s anglickou dokumentací k přístroji
Příloha k návodu k používání
Kalibrační list
Záruční list
Kartónový obal
Technické parametry:
Proudové chrániče - obecné údaje
Jmenovitý proud [mA] 10; 30; 100; 300; 600; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče
AC, A, standardní a selektivní
Rozsah napětí 50 V ÷ 264 V ( 45 Hz ÷ 65 Hz)
Proudové chrániče - dotykové napětí bez vybavení chrániče
Rozsah [V] 0,0 ÷ 99,9
Chyba měření (- 0 / +15 % z MH ± 10 D (0 ÷ 19,9 V) (- 0 / +15 % z MH (20,0 ÷ 99,9 V)
Měřicí proud < 0,5 IΔN
Proudové chrániče - vypínací čas
Rozsah [ms] 0 ÷ 40, 0 ÷ 1999 dle typu měření
Chyba měření ± 1 ms ...(0 ÷ 40 ms) ± 3 ms ...(0 ÷ 1999 ms)
Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
Rozsah IΔ 0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče
Chyba měření IΔ ± 0,1 IΔN
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Chyba měření tΔ [ms] ± 3
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9
Chyba měření Ud [V] při IΔ (- 0 / +15 % z MH ± 10 D (0 ÷ 19,9 V) (- 0 / +15 % z MH (20,0 ÷ 99,9 V)
Skutečná impedance poruchové smyčky a zkratový proud
Rozsah [Ω] 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k
Chyba měření Z ± (5% z MH + 5 D)* až ± 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
Rozsah [Ω] 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k
Chyba měření Z ± (5% z MH + 10 D)* až ± 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz
Skutečná impedance sítě a zkratový proud
Rozsah [Ω] 0 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k
Rozlišení [Ω] 0,01 0,1 1 10
Chyba měření Z ± (5% z MH + 5 D)* až 10% z MH
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Rozsah napětí/kmitočtu 30 ÷ 500 V / 45÷ 65 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)Sled fází
Zobrazený výsledek 1.2.3 nebo 3.2.1.
Rozsah napětí/kmitočtu 100 ÷ 550 V / 15 ÷ 500 Hz
Napětí a kmitočet
Rozsah, chyba měření 0 ÷ 550 V ± (2% z MH + 2 D)*
Rozsah, chyba měření 15,0 ÷ 499,9 Hz ± (0,2% z MH + 1 D)* * MH značí měřenou hodnotu, D značí digitVšeobecně:
Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6)
Displej maticový LCD 128 x 64 bodů s možností podsvětlení
Paměť až 1600 měření
Připojení k PC
RS 232 a USB
Aut. vypínání ano
Třída ochrany
II (dvojitá izolace)
Přepěťová kategorie
CAT III / 600 V, CAT IV / 300 V
Krytí
IP 40
Rozměry 140 x 80 x 230 mm
Hmotnost (bez baterií) 1,00 kg
