Metrel MI 3215 TeraOhmHP

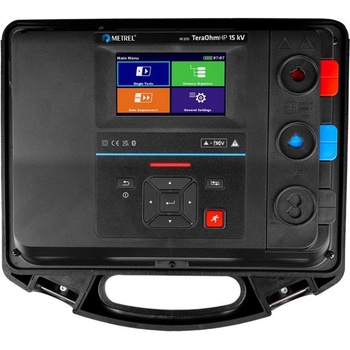

Metrel MI3215 TeraOhmHP 15 kV - tester izolaceMI 3215 TeraOhmHP 15 kV je vysokovýkonný, přenosný, baterií nebo sítí napájený testovací přístroj s vynikajícím krytím IP (IP65), určený pro analýzu izolačního odporu pomocí vysokých stejnosměrných testovacích napětí až do 15 kV. Díky své robustnosti (kategorie měření CAT IV) a vysoké odolnosti vůči vyzařovaným EM polím se nejlépe hodí do náročných průmyslových prostředí. Manipulace s dotykovou obrazovkou nebo klávesami přes LCD displej umožňuje snadný a přehledný výběr různých metod měření a snadné zadávání údajů. Nově navržené měřící kabely mají kódované banánkové konektory pro správné připojení a uzamčení, aby byly chráněny před nechtěným nebo náhodným vyjmutím.FUNKCE MĚŘENÍ

Měření izolačního odporu

Diagnostický test (PI, DAR, DD)

Test krokového napětí

Zkouška odolnosti vůči napětí (DC) do 15 kV

Měření napětí a frekvence do 999 V TRMS

Měření kapacity

HLAVNÍ VLASTNOSTI

Měření izolačního odporu do 35 TΩ

Bezpečnostní kategorie do CAT IV 600 V do 3000 m

Konstrukce s dvojitým pouzdrem

Kódované banánové konektory s možností uzamčení

Nově navržené HV krokosvorky s lepším uchopením

Li-ion baterie 4400 mAh

Nastavitelné zkušební napětí 50 V až 15 kV) s krokem 50V a 100 V

Maximální zkratový/nabíjecí proud: >4 mA (síťové napájení) nebo >2,4 mA (bateriové napájení)

Rychlost nabíjení pro kapacitní zátěž <2,7 s/μF při 15 kV

Paměťová karta SD s kapacitou 8 GB na ukládání dat

Režim přepalování

Programovatelný časovač

Automatické vybíjení testovaného objektu po skončení měření

Detekce napětí > 30 V

Stupeň krytí IP65

Uživatelsky přívětivé a intuitivní ovládání

Detekce průrazu vysokého napětí

Programovatelné automatické sekvence

Funkce automatického nastavení

Výsledky měření v číselné a grafické podobě

PC software MESM ke stahování a analýzu výsledků testů ak tisku protokolu o testu

Izolovaná komunikace RS-232 a USB Porty, rozhraní Bluetooth

Vysoce kvalitní příslušenství včetně stíněného testovacích kabelů

Vysoká ochrana proti EMG rušení: Odolnost vůči AC proudového šumu 8 mA, potlačení vstupního AC rušivého napětí do 1,5 kV

Průměrování výsledků (5, 10, 30, 60)

Napájení ze sítě nebo z vestavěné dobíjecí baterie

POUŽITÍ

Výkonové transformátory

Měřicí převodníky v distribučních sítí

Testování izolačních odporů rotujících strojů a kabelů

Periodické testování výrobních linek a údržba

Odstraňování poruch a analýza všech druhů problémů s izolací

Vysokonapěťové generátory

Svodiče přepětí

NORMYElektromagnetická kompatibilita• EN 61326-1Bezpečnost• EN 61010-1 (přístroj)• EN 61010-2-030;• EN 61010-2-034;• EN 61010-031 (příslušenství)Rozsah dodávky:

Přístroj MI 3215 TeraOhmHP 15 kVTestovací kabel 1794 3M HV, 3 m, černý banánek / krokodýlí spona – stíněný1795 3M HV testovací kabel, 3 m, modrý banánek / krokodýlí spona1793 3M HV testovací kabel, 3 m, červený banánek / krokodýlí sponaNapájecí kabel A 1728 , 2 m, 3 x 0,75 mm2, konektor IEC C13/Typ EKabel USB 1727 typu A/BA 1772 Měkká taška na přenášení Velikost: XXLZákladní licence Metrol ES ManagerSW 1201 Metrel ES Manager (instalace programu)Návod k obsluze v krátké forměKalibrační certifikát

FUNKCIA

Rozsah

Rozlíšenie

Presnosť

Riso 0.01 MΩ … 9.99 MΩ 10 kΩ   10.0 MΩ … 99.9 MΩ 100 kΩ   100 MΩ … 999 MΩ 1 MΩ   1.00 GΩ … 9.99 GΩ 10 MΩ   10.0 GΩ … 99.9 GΩ 100 MΩ   100 GΩ … 999 GΩ 1 GΩ   1.00 TΩ … 9.99 TΩ 10 GΩ   10.0 TΩ … 35.0 TΩ 100 GΩ

Rozsah merania podľa nominálneho napätia <100 V 100 GΩ   <250 V 200 GΩ   <500 V 500 GΩ   <1000 V 1 TΩ   <2500 V 2 TΩ   <5000 V 5 TΩ   <10 kV 10 TΩ   <15 kV 10 TΩ   15 kV 35 TΩ

Presnosť podľa testovacieho napätia (pre typické hodnoty Riso) 5GΩ100 GΩ 100 V ±(5 % m. h.)±(13 % m. h.) 25 GΩ500 GΩ 500 V ±(5 % m. h.)±(13 % m. h.) 50 GΩ1 TΩ 1 kV ±(5 % m. h.)±(13 % m. h.) 100 GΩ2 TΩ 2 kV ±(5 % m. h.)±(13 % m. h.) 250 GΩ5 TΩ 5 kV ±(5 % m. h.)±(13 % m. h.) 1 TΩ20 TΩ 10 kV ±(6 % m. h.)±(20 % m. h.) 1.5 TΩ35 TΩ 15 kV ±(6 % m. h.)±(20 % m. h.)

Prúd 100 nA … 999 nA 1 nA ±(5 % m. h. + 7 D) 100 nA … 999 nA 1 nA ±(5 % m. h.) 1.00 μA … 9.99 μA 10 nA 10.0 μA … 99.9 μA 100 nA 100 μA …999 μA 1 μA 1.00 mA … 5.00 mA 10 μA

Testovacie napätie 30 V … 999 V 1 V ±(3 % m. h. + 3 D) 1.00 kV … 9.99 kV 10 V 10.0 kV … 16.0 kV 100 V

Napätie 30.0 V … 199.9 V 0.1 V ±(2 % m. h. + 3 D) 200 V … 999 V 1 V

Frekvencia 45.0 Hz … 65.0 Hz 0.1 Hz ±(0.2 % m. h. + 1 D)

Kapacita 20 nF … 999 nF 1 nF ±(5 % m. h. + 3 D) 1.00 μF … 9.99 μF 10 nF 10.0 μF … 50.0 μF 100 nF

DAR 0.01 … 9.99 0.01   10.0 … 100.0 0.1

PI 0.01 … 9.99 0.01   10.0 … 100.0 0.1

DD 0.01 … 9.99 0.01   10.0 … 100.0 0.1

Batériové napájanie 14.4 V; 4.4 Ah Li-ion pack

Čas nabíjania batérií 4 hodiny

Sieťové napájanie 100 ... 240 VAC, 45 ... 65 Hz, 100 VA

Ochrana

Zosilnená izolácia

Kategória 600 V CAT IV

Komunikácia

Bluetooth, USB a RS-232

Displej 4.3’’ (10.9 cm) 480 × 272 pixelov TFT farebný

Krytie

IP 65 (kryt zatvorený) / IP 40 (kryt otvorený)

Rozmery 36 cm x 16 cm x 33 cm

Hmotnosť 6.2 kg, bez príslušenstva
