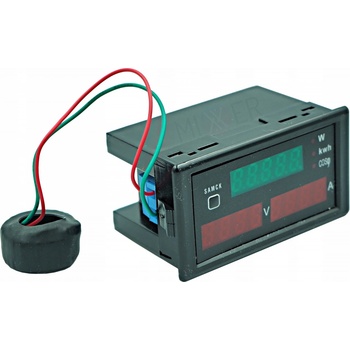

Mixxer DL69-2047

Multifunkční digitální měřič DL69 2047

Digitální měřič DL69 2047 s vestavěným ampérmetrem a voltmetrem střídavého proudu schopným určit výkon (W), energie (kWh) a účiníku (cosφ).

Velký rozsah měření proudu umožňuje použití měřiče pro měření provozu více zařízení.

Zařízení je vybaveno třemi digitálními displeji a měřicí převodovka.

Technické parametry:

• Napájení: Od 80V do 300V AC
• Přesnost měření: +/- 1%
• Rozsah měření napětí: AC 80V-300 V
• Přesnost měření napětí: 0,1V
• Rozsah měření proudu: Od 0A do 100A
• Přesnost měření proudu od 0A do 9A: 0,001A
• Přesnost měření proudu od 10A do 99A: 0,01A
• Přesnost měření proudu při 100A: 0,1A
• Aktivní výkon: Od 0.0W do 30 000 W
• Přesnost měření výkonu od 0W do 99W: 0,001W
• Přesnost měření výkonu od 100W do 999W: 0,01W
• Přesnost měření výkonu od 1000W do 9999W: 0,1W
• Přesnost měření výkonu od 10000W do 30000W: 1W
• Elektřina: 0.000-99999 kWh
• Účiník: 1.000-0.000
• Provozní teplota: od -25 °C do 60 °C
• Stupeň krytí: IP20
• Barva pouzdra: Černá
• Materiál: Plast
• Délka vodičů od měřicího transformátoru: 14cm +/- 1cm

Rozměry

• Celková šířka: 79mm
• Celková hloubka: 45mm
• Celková výška: 43mm

Rozměry pod otvor pro montáž

• Šířka: 71mm
• Výška: 39mm

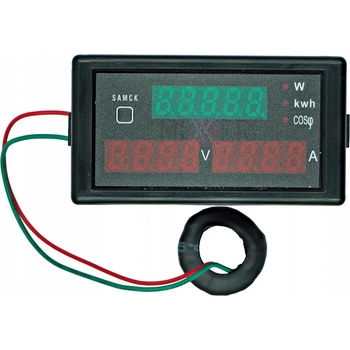

Popis připojení 1. Napájení střídavým proudem od 80V do 300V AC 2. Napájení střídavým proudem od 80V do 300V AC 3. Kabel od měřicího transformátoru 4. Kabel od měřicího transformátoru 1. Dioda indikující, že se na zeleném displeji aktuálně zobrazuje měření výkonu ve wattech. 2. Dioda indikující, že se na zeleném displeji aktuálně zobrazuje spotřeba energie v kilowatthodinách. 3. Dioda indikující, že se na zeleném displeji aktuálně zobrazuje měření účiníku cosφ. 4. Tlačítko pro přepínání mezi funkcemi: ( W ), ( kWh ), ( cosφ ). Delším podržením tlačítka dojde ke smazání měřiče energie ( kWh ). 5. LED displej indikující aktuální napětí vyjádřené v ( V ) 6. LED displej indikující aktuální odběr proudu vyjádřený v ( A )

Použití:

Měření elektrických instalací

Sledování spotřeby energie

Vhodné pro použití v domácích i průmyslových instalacích

Výhody

• Tři přehledné LED displeje
• Snadná instalace a ovládání
• Velké rozsahy měřených parametrů
• Vysoká přesnost
• Měřicí převodník součástí balení
