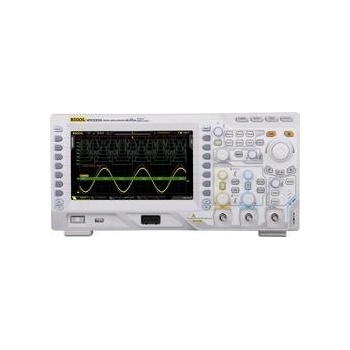

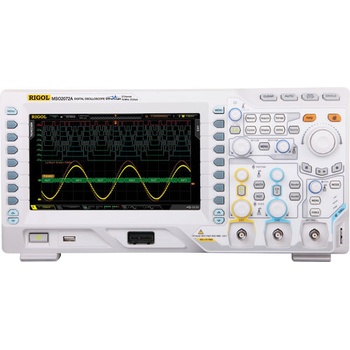

Rigol MSO2302A-S 300 MHz 18kanálový

Základní parametry:

Dvoukanálový osciloskop s šířkou pásma 300 MHz

Vzorkování až 2 GSa/s v reálném čase 16 digitálními (logickými) kanály

Vestavěný 2-kanálový 25 MHz generátor funkcí

Citlivost 0,5 mV ~ 10 V/dílek; 5 ns/dílek ÷ 1000 s/dílek

Hloubka paměti 14 M bodů (opt. 56 M bodů)

Zachycení až 50 000 průběhů/s

Uložení a přehrání až 65 000 snímků

Trigger sériových sběrnic I2C, SPI, RS-232/UART

Rozšířené matematické funkce

Maskování pro testy vyhověl/nevyhověl (PASS/FAIL)

Automatická měření se statistikou

Komunikace USB host, USB, LAN(LXI), AUX, GPIB (opt.). Velký barený LCD WVGA (800 × 480 px) displej s úhlopříčkou 20,32 cm (8 "), víceúrovňové zobrazení intenzity (256 úrovní). Rozměry a hmotnost: 36,2 × 18 × 13,1 cm / 3,9 kg.

Rozšíření za příplatek:

• Dekódování sériových sběrnic: RS232, SPI, I2C - (SD-DS2000)
• Modul univerzálních spoutěcích funkcí: "Windows", "Nth Edge", HDTV, delay, time out, duration a USB - (AT-DS2000)

Rozšíření paměti na 56Mpts - (MEM-DS2000)

Triggerování a dekódování sběrnice CAN - (CAN-DS2000A)

Technický list (CZ)
