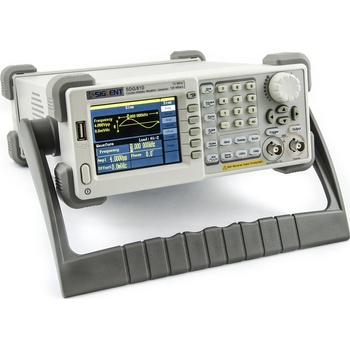

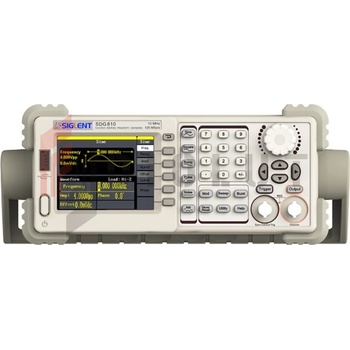

Siglent SDG810 1CH 14bit 125MSa/s 10MHz

Generátor funkcí SIGLENT SDG 810 s jedním kanálem, 14 bitovým vertikálním rozlišením, vzorkováním 125MSa/s a maximální frekvencí 10MHz.

SIGLENT SDG 810 je generátor, který nevyžaduje k provozu PC, umožňuje veškeré nastavení skrze ovládací panel a barevný displej s úhlopříčkou 3.5" a zároveň také umožňuje kompletní ovládání skrze dodávaný software na počítači, který v reálném čase mění nastavení generátoru. Díky tomuto softwaru můžete myší nakreslit křivku libovolného tvaru, kterou požadujete a po krátkém uploadu, se křivka objeví na výstupním kanálu generátoru SIGLENT SDG810. Software disponuje několika základními předvolbami, které lze poté dále upravit pomocí různých kurzorů k požadovanému tvaru křivky. Software umožňuje také export křivek (CSV), ty lze poté nahrát na USB flash disk a vložit přímo do generátoru. Nechybí ani možnost tisku invertovaných grafů.

Siglent SDG810 disponuje řadou předuložených nastavení a tvarů křivek:

• Obvyklé: StaurUp, StairDn, StairUD, PPulse, NPulse, Trapezia, UpRamp, DnRamp
• Matematické: ExpFall, ExpRise, LogRise, Sqrt, Root3, X^2, X^3, Sinc, Gaussian, Dlorentz, Haversine, Lorentz, Gauspluls, Gmonopuls, Tripuls
• Projektové: Cardiac, Quake, Chirp, TwoTone, SNR
• Winfun Trigon: Hamming, Hanning, Kaiser, Blackman, GaussiWin, Triangle, Harris, Bartlett, Tan, Cot, Sec, Csc, Asin, Acos, Atan, ACot

a umožňuje také ukládání vlastních do paměti generátoru. Generátor podporuje USB host a USB device.

Generátor funkcí Siglent SDG810 nabídne vynikající poměr cena/výkon ve své kategorii a kromě základních funkcí také velmi rozsáhlé možnosti modulace signálu. Nechybí ani 100% podpora LabView.

Generátor lze výškově nastavit pomocí stojanu, který lze použít i jako ucho pro přenášení.

Ukázka softwaru:

Parametry:

Model

SDG805

SDG810

SDG830

Max. výstupní frekvence 5MHz 10MHz 30MHz

Počet výstupních kanálů 1

Sampling rate 125 MSa/s

Délka vlny 16 kpts

Frekvenční rozlišení 1 μHz

Vertikální rozlišení 14 bits

Typy vln

Sinus, obdélník, rampa, pulz, Gaussovský bílý šum, Arbitrary, 46 typů vestavěných arbitrary vln sinus 1μHz ~ 5MHz 1μHz ~ 10MHz 1μHz ~30MHz obdélník 1μHz ~ 5MHz 1μHz ~ 10MHz 1μHz ~10MHz pulz 500μHz ~ 5MHz 500μHz ~ 5MHz 500μHz ~5MHz rampa/trojúhelník 1μHz ~ 300KHz 1μHz ~ 300KHz 1μHz ~ 300KHz

Gaussovský bílý šum >5MHz bandwidth（-3dB）

• 10MHz bandwidth（-3dB）
• 30MHz

bandwidth（-3dB）

Arbitrární  1μHz ~ 5MHz 1μHz ~ 5MHz 1μHz ~ 5MHz

Modulace

AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst

Standardní konfigurace

USB Host & USB Device

Amplitude (High resistence) 4mVpp~20Vpp（≤10MHz）, 4mVpp~10Vpp（>10MHz）

• Rozměry generátoru: 229x105x281mm
• Součástí dodávky: USB kabel, napájecí kabel, CD se softwarem, sonda
• SW podpora:  Windows XP, Vista, 7, 8, 10.
