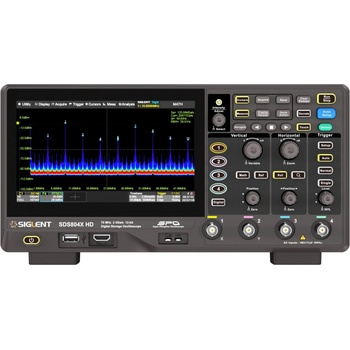

Siglent SDS804X HD

- 12bitové vysoké rozlišení 12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s

• Spodní hranice šumu 70 μVrms při šířce pásma 200 MHz
• Technologie SPO
• Inteligentní spouštění: Hrana, Sklon, Šířka pulzu, Okno, Runt, Interval, Výpadek, Vzor, Video (podpora HDTV), Kvalifikovaný, N-tá hrana, Zpoždění, Doba zastavení/Podržení.

Rychlost zachycení křivky až 120 000 wfm/s (normální režim) a 500 000 wfm/s (sekvenční režim)

• Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
• Délka záznamu až 100 Mpts
• Digitální spoušťový systém
• Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN
• Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
• Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
• Automatická měření na více než 50 parametrech, podporuje statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
• 4 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
• Bohaté funkce analýzy dat, jako je vyhledávání, navigace, počítadlo, Bode graf a analýza výkonu
• Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
• 16 digitálních kanálů (za příplatek)
• Generátor křivek 25 MHz (za příplatek)
• 7″ TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
• Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici. Podporuje NTP.

Model

Šířka pásma

Kanály

Vzorkovací frekvence

Rychlost zachycení

Hloubka paměti

SDS802X HD 70 MHz 2 2 GSA/s 500 000 wfm/s 50 Mpt/kanál

SDS804X HD 70 MHz 4 2 GSA/s 500 000 wfm/s 50 Mpt/kanál

SDS812X HD 100 MHz 2 2 GSA/s 500 000 wfm/s 50 Mpt/kanál

SDS814X HD 100 MHz 4 2 GSA/s 500 000 wfm/s 50 Mpt/kanál

SDS822X HD 200 MHz 2 2 GSA/s 500 000 wfm/s 100 Mpt/kanál

SDS824X HD 200 MHz 4 2 GSA/s 500 000 wfm/s 100 Mpt/kanál
