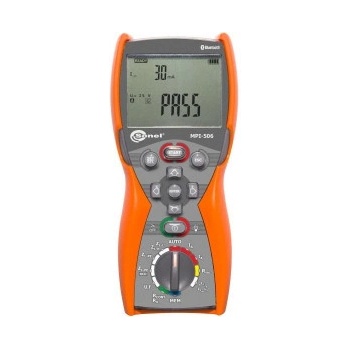

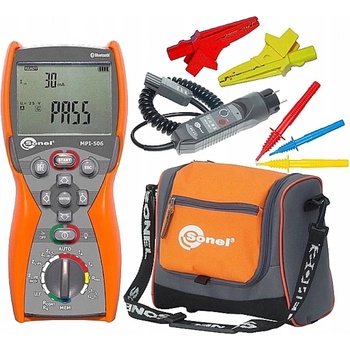

Sonel MPI-506

Sonel MPI-506 - Tester elektrických instalací

Sdružený revizní přístroj vyhovující normě ČSN EN 61557. Izolační odpory napětím 100, 250, 500 V do 600 MOhm. Kompletní test proudových chráničů (AC, A), Imax (RCD) 15mA. Skutečná impedance ochranné smyčky 180 až 460 V, vnitřní odpor sítě.Přechodové odpory proudem 200 mA. Určení sledu fází. Vnitřní paměť na 990 měření, rozhraní Bluetooth. Prvotní kalibrační list od výrobce Sonel. Software Sonel umožňuje přenos naměřených hodnot. Hmotnost 2,2 kg.

Funkce: automatické blokování při přítomnosti napětí  měření impedance smyčky Z s bez vybavení chrániče měření vnitřního odporu sítě Z I testování proudových chráničů A, AC měření bez vybavení a s vybavením chrániče měření malých odporů proudem 200mA kontrola ochranného vodiče a zapojení zásuvky měření napětí a kmitočtu určení sledu fází vnitřní paměť na 990 měření rozhraní Bluetooth pro přenos hodnot do počítače software (viz. příslušenství)

Technické údaje:

Měření izolačního odporu

Automatické blokování při přítomnosti napětí

Rozsah měření 100 kΩ - 600 MOhm rozlišení 1 kOhm - 100 kOhm

Zkušební napětí 100, 250, 500 V DC

Zkušební proud min. 1 mA DC

Měření impedance smyčky (ZL-PE, ZL-N + ZL-L)

ZL-PE 15 mA (bez vybavení RCD) vyšší proud s vybavením RCD

Napětí instalace 180 - 460 V

Kmitočet instalace 45 - 65 Hz

Rozsah měření 0,01 - 1 Ohm

Rozlišení max. 0,01

Přesnost ±(6%MH + 5)

Výpočet zkratového proudu

Rozsah měření 0,055 A - 40,00 kA rozlišení 0,001

Měření a testování proudových chráničů (EN 61557)

Typ chrániče AC, A

Testování chrániče s vybavením a bez vybavení

Měření dotykového napětí

Měření doby vybavení

Měření vybavovacího proudu

Měření odporu uzemnění

Nastavení průběhu testovacího proudu

Měření dotykového napětí

Napětí instalace 100 - 440 V

Kmitočet instalace 45,0 - 65,0 Hz  ±(0,1%+1)

Rozlišení 0,1 V

Měření vybavovacího času

Impulzní režim 5,0 - 500 ms

Postupně narůstající In 10 - 200 ms

Proudové chrániče In: 10, 30, 100, 300, 500, 1000 mA

Měření vybavovacího proudu

Měřicí proud 1/2xIn, 1xIN, 2xIn, 5xIn

Jmenovitý proud 10, 30, 100, 300, 500, 1000 mA

Měření malých odporů

Rozsah měření    0,00 - 19,99 Ohm  rozlišení 0,01 Ohm                             20,0 - 199,9 Ohm                 0,1 Ohm                              200 - 400 Ohm                     1 Ohm přesnost +/-(2% + 3D) , měřicí proud 200mA, Kompenzace měřících kabelů

Měření AC / DC napětí

Rozsah měření 0,1 - 440 V rozlišení 0,1 - 1 V přesnost ±(2,0 %+ 2)

Určení sledu fází

Rozsah měření 100 - 440 V

Obecné informace

Komunikace s počítačem

Vnitřní paměť 990 měření

Rozhraní Bluetooth

Software Sonel Reader SW​

Napájecí napětí LR6 alkalické bateri nebo -AA - 4 x 1,5V (akumulátory NiMH)

Stupeň krytí    IP 67

Rozměry 220 x 98 x 58 mm

Hmotnost 0,8 kg (s bateriemi)
