Sonel MPI-530-IT

Sonel MPI-530-IT - Tester elektrických instalací a hromosvodů

Multifunkční přístroj Sonel MPI 530 IT pro revize elektroinstalací dle ČSN EN 61557. Měření impedance smyčky, odporu uzemnění 3p, 4p, 3p+kleště, 2klešťovou metodou, měření izolačního odporu napětím 1000 V, měření parametrů proudových chráničů AC, A a B, měření kontinuity a odporu, test sledu fází, měření intenzity osvětlení, měření a záznam napětí, proudu, frekvence, výkonů a účiníku, harmonický analyzátor. Akumulátor Ni-MH, paměť, software. Součástí dodávky jsou všechny potřebné měřicí vodiče a sondy.

Hlavní funkce:

Izolačné odpory: meranie izolačných odporov s automatickým vybitím meraného objektu automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblovs voliteľným adaptérom AutoISO-1000C automatické blokovanie merania pri prítomnosti cudzieho napätia

Impedancia slučky: meranie impedancie slučky prúdom 23 A aj v IT sieťach meranie impedancie slučky Zs bez vybavenia chrániča meranie vnútorného odporu siete ZI rozlíšenie 0,001 Ohm výpočet skratového prúdu Ik výpočet zložky Rs a zložky Xs impedancie slučky

Zemné odpory: meranie zemných odporov sondami meranie zemných odporov kliešťami (bez rozpojenia) meranie rezistivity pôdy (Wennerova metóda) kompenzácia vplyvu rušivých napätí

Prúdové chrániče (RCD):  testovanie prúdových chráničov B, A, AC aj v IT sieťach meranie vybavovacieho prúdu a vybavovacieho času aj počas jedného merania

Prechodové odpory: meranie prechodových odporov prúdom +/- 200mA a priebežné meranie kontrola spojitosti ochranného vodiča a zapojenia zásuvky

Záznam (datalogger, max. 5850 záznamov) a analýza napätia, AC prúdu a výkonu: meranie a záznam napätia do 500 V, s frekvenciou od 45 do 65 Hz meranie a záznam prúdu TRMS od 0,1 mA do 3 kA podľa použitých prúd. prevodníkov meranie a záznam činného, zdanlivého a jalového výkonu, účinníku od 0,00 ... 1,00 meranie a záznam skreslenia napätia TRMS 0 ... 500 V až do 40. harmonickej meranie a záznam skreslenia prúdu TRMS 0 ... 1000 A až do 40. harmonickej meranie a záznam celkového harmonického skreslenia do 40. harmonickej

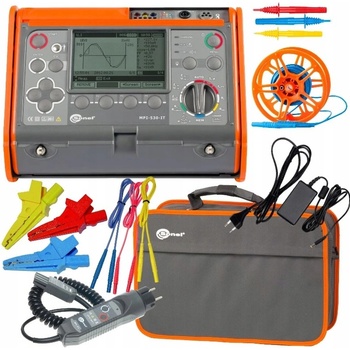

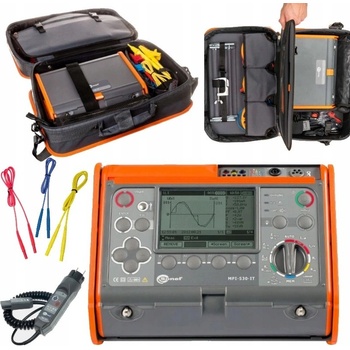

Rozsah dodávky:

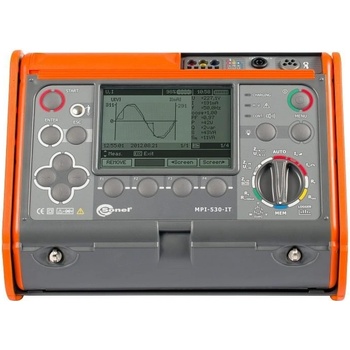

Přístroj Sonel MPI-530-IT

Zásuvkový ovladač

Měřicí vodiče 3ks (modrý, žlutý, červený)

Měřicí hroty 3ks (modrý, žlutý, červený)

Krokosvorky 3ks (modrá, žlutá, červená)

Sada pro měření zemních odporové (modrý vodič 15m, červený vodič 20m, 2 kovové sondy)

Síťový adaptér

Akumulátor NiMH 4,8V 4,2Ah

Nabíječka do auta na 12V

USB kabel,

Software Sonel Reader,

Kalibrační certifikát,

Návod

Popruhy na přístroj

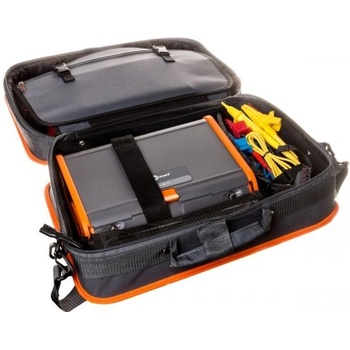

Přenosná taška, kartónový obal
