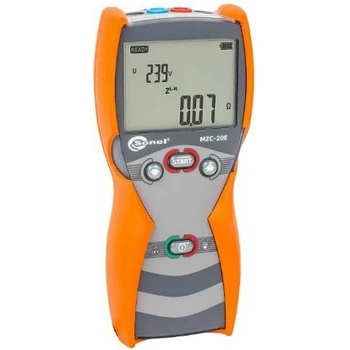

Sonel MZC-20E

Sonel MZC-20E - Měřič impedance smyčky

Měřič impedance MZC-20E je určen pro revizní techniky a elektrikářů provádějících kontroly v průmyslových objektech, administrativních budovách, na průmyslových zařízeních a všech ostatních objektech, které jsou vybaveny nízkonapěťovou elektroinstalací. Měřič je doporučen i pro služby elektrické údržby.

Meranie impedancie ochrannej slučky ZL-PE, ZL-N, ZL-L

Merací rozsah

Rozlíšenie

Presnosť 0,00…19,99 Ω 0,01 Ω ±(2,5% m.h. + 5 digitov) 20,0…199,9 Ω 0,1 Ω ±(2,5% m.h. + 3 digity) 100…200 Ω 1 Ω ±(3% m.h. + 3 digity)

• Menovité prevádzkové napätie Un L-N / Un L-L: 220 / 380V, 230 / 400V, 240 / 415V
• Rozsah prevádzkového napätia: 180 … 270 V (pre ZL-PE i ZL-N) a 180 … 440 V (pre ZL-L)
• Menovitá sieťová frekvencia fn: 50Hz, 60Hz
• Frekvenčný rozsah: 45 … 65 Hz
• Maximálny merací prúd: 15,3 A pre 230 V (10 ms) a 26,7 A pre 400 V (10 ms)„m.h“ znamená štandardnú nameranú hodnotu

Meranie odporu poruchovej slučky Rs a reaktančnej zložky Xs:

Rozsah zobrazenia

Rozlíšenie

Presnosť 0,00…9,99 Ω 0,01 Ω ±(5% m.h. + 5 digitov) z hodnoty ZS

Vypočítané a zobrazené pre Zs <10 Ω.

Zobrazenie skratového prúdu IkMerací rozsah podľa IEC 61557 možno vypočítať na základe testovacích rozsahov Zs a menovitých napätí.

Rozsah zobrazenia

Rozlíšenie

Presnosť 1,15…9,99 A 0,01 A

Vypočítané na základe neistotypre poruchovú slučku 10,0…99,9 A 0,1 A 100…999 A 1 A 1,00…9,99 kA 0,01 kA 10,0…40,0 kA 0,1 kA

Meranie impedancie poruchovej slučky ZSSkúšobný rozsah podľa IEC 61557

Merací vodič

ZS merací rozsah 1,2m 0,24…200 Ω 5m 0,26…200 Ω 10m 0,28…200 Ω 20m 0,35…200 Ω

Meranie napätia

Rozsah zobrazenia

Rozlíšenie

Presnosť 0…440 V 1 V ±(2,5% m.h + 3 digity)

Elektrická bezpečnosť: typ izolácie dvojitá, podľa EN 61010-1 a IEC 61557 meracia kategória III 300 V podľa EN 61010-1 ochranná trieda podľa EN 60529 IP67

Ďalšie technické údaje: napájanie LR6 alkalickými batériami, alebo NiMH nabíjacími akumulátormi AA (4 ks.) rozmery 220 x 98 x 58 mm hmotnosť 509 g (vrátane batérií) skladovacia teplota -20…+70 Co pracovná teplota -10…+50 Co vlhkosť 20…80% čas Auto-OFF max. 900 sekúnd počet meraní Z (pre nabíjateľné akumulátory) >5000 (2 merania/minútu) displej segmentový LCD štandard kvality vyvinutý, navrhnutý a vyrobený podľa ISO 9001 prístroj je v súlade s požiadavkami IEC 61557 prístroj spĺňa požiadavky PN-EN 61326-1: 2006 a EN 61326-2-2: 2006

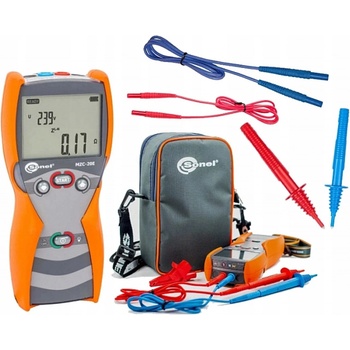

Štandardná dodávka: prístroj MZC-20E meracie vodiče 1,2 m (CAT III 1000V) s banánikmi– červený – WAPRZ1X2REBB – 1ks– modrý – WAPRZ1X2BUBB – 1ks testovacie hroty s banánkovou zásuvkou (CAT III 1000 V)– červený – WASONREOGB1 – 1ks– modrý – WASONBUOGB1 – 1ks kroko-svorka červená K02 (CAT III 1000 V) – 1 ks (WAKRORE20K02) pevný vešiak s háčikom – WAPOZUCH1 textilná brašňa – WAFUTM10 popruh na prístroj – WAPOZSZE4

Návod na obsluhu  a CD SONEL

Záručný list

Kalibračný certifikát batérie LR6, 4ks
