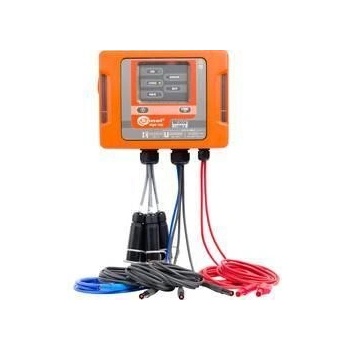

Sonel PQM-700 - Síťový analyzátor

Síťový analyzátor PQM-700 od Sonel v nejmenším provedení série PQM je určen pro sítě do 690 V.Pomocí kleští lze měřit proudy až do 3 kA. Přenos parametrů se uskutečňuje pomocí microSD karty nebo USB kabelu, načtení a vyhodnocení pomocí přiloženého Analyse Softwaru. Protokoly jsou vytvořeny automaticky podle normy EN50160. Díky interním hodinám (RTC) je možný přesný záznam dat a analýza kvality.

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.

Technické specifikace

• Rozsah AC napětí RMS: 0 - 760 V
• Rozlišení AC napětí RMS: 0,01 % Un, přesnost AC napětí RMS: ±0,5 % Un
• Crest Factor napětí CFU: rozsah: 1,00 - 10,00 (≤1,65 při 690 V), rozlišení: 0,01, přesnost: ±5 %
• Crest Factor proudu CFI: rozsah: 1,00 - 10,00 (≤3,6 Inom), rozlišení: 0,01, přesnost: ±5 %
• Rozsah AC proudu RMS: v závislosti na proudových kleštích, rozlišení AC proudu RMS: 0,01 %, přesnost AC proudu RMS: ±1 % (plus nepřesnost kleští)
• Rozsah frekvence: 40,00 - 70,00 Hz, rozlišení frekvence: 0,01 Hz, přesnost frekvence: ± 0,05 Hz
• Činný (P), zdánlivý (S), jalový (Q) a zkreslený výkon (D): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích a transformátoru. Činná (EP), zdánlivá (ES) a jalová energie (EQ): rozsah: v závislosti proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa
• Přesnost činné (EP), zdánlivé (ES) a jalové energie (EQ): v závislosti na proudových kleštích a transformátoru
• Cosϕ a účiník PF: rozsah: 0,00 - 1,00, rozlišení: 0,01, přesnost: ±0,03
• Tgϕ: rozsah: 0,00 - 10,00, rozlišení: 0,01, přesnost: v závislosti na přesnosti činného a jalového výkonu
• Harmonické Uh: rozsah: 0,00 - 760 V, rozlišení: 0,01 % Un, přesnost: ±5 % Uh pro Uh ≥ 1 % Un, ±0,05 % Un pro Uh ˂ 1 % Un
• Harmonické Ih: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±5 % Ih pro Ih ≥ 3 % In, ±0,15 % In pro Ih ˂ 3 % In
• Činitel harmonického zkreslení (THD) pro napětí a proud: rozsah: 0,0 - 100,0 %, rozlišení: 0,1 %, přesnost: ±5 %
• Míhání Pst/lt: rozsah: 0,4 - 10,00, rozlišení: 0,01, přesnost: ±10%
• Nerovnost napětí a proudu: rozsah: 0,0 - 10,00 %, rozlišení: 0,1 %, přesnost: 0,3 %
• Proudové kleště F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P)
• Proudové kleště C-4: rozsah: 0 - 1000 A (3600 AP-P)
• Proudové kleště C-5: rozsah: 0 - 1000 A (3600 AP-P)
• Proudové kleště C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru)
• Proudové kleště C-7: rozsah: 0 - 100 A (360 AP-P)
• Rozhraní/přenos dat: USB, microSD karta

Vybavení

Analýza kvality sítě podle IEC61000-4-30, třída S

DIN EN 50160

Měření všech důležitých parametrů sítě jako: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt

Měření v sítích od 64 - 760 V s 40 - 70 Hz

Měření až do 40. harmonické

Digitální záznam výkonových křivek a průběhů

Pracovní teplota: -20 až 55 °C

Vlastnosti

Odolné a pogumované pouzdro, stupeň krytí IP65

Materiál pro montáž na sloupy nebo lišty

Kufr s tvrdou skořepinou pro přístroj a příslušenství

CAT IV 300 V

Přenos dat přes USB kabel nebo microSD kartu 2 Li-Ion akumulátory

Software: Sonel Analysis pro analýzu dat

Automatické protokolování podle EN50160

Analýza výkonu podle IEEE 1459

Rozsah dodávky 7 měřicích kabelů, pevně namontované, 2,2 m

Síťová zástrčka s banánkovými zásuvkami

Krokosvorky: 2 červené, 1 modrá, 1 černá 2 držáky pro montáž na lištu 2 držáky pro montáž na sloup 2 upínací popruhy

Sada Li-Ion akumulátorů

Brašna 1 USB kabel

Karta microSD

Software Sonel Analysis pro analýzu dat

Kalibrační protokol
