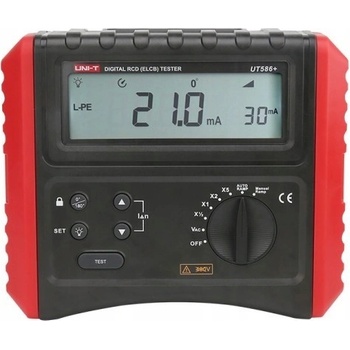

UNI-T UT586+

UNI‑T UT586+ – digitální proudový tester diferenčního proudu (RCD)

Moderní měřič UT586+ slouží k komplexnímu testování ochranných zařízení typu RCD/ELCB – kontroluje spouštění diferenčního proudu v jednofázových i třífázových systémech s měřením času a hodnoty proudu, což z něj činí nepostradatelný nástroj pro elektrikáře, servisní pracovníky a instalační firmy

Klíčové funkce

• Zkouška proudové ochrany (RCD): testy v rozsahu od 10 mA do 1000 mA s možností nastavení fáze spouštění (0°/180°) a výběru režimů Auto Ramp nebo Manual
• Měření doby spouštění: přesné měření až do 2000 ms (1×In) a 200 ms (2×In) s přesností ±0,6 % čtení ± 4 číslice
• Měření impedance zkratové smyčky (L‑PE): rozsah od 0,05 Ω do 2000 Ω, přesnost ± (5 %+5)
• Měření nízkých odporů: 0,01 Ω–200 Ω s přesností ± (2 %+5) – umožňuje testování vodičů a konektorů
• Měření napětí AC/DC: 0 – 440 V, přesnost ± (2 %+3); pomocná frekvence v rozsahu 20 – 100 Hz
• Výběr fáze a blokování testu: nastavení vzorku fáze (0°/180°) a blokování testu umožňující automatické provádění cyklu měření po připojení
• Bezpečnost a ergonomie: podsvícený displej, signalizace nízkého stavu baterie, automatické vypnutí, zesílené pouzdro – vše v souladu s normou CAT III 600 V, IEC 61010‑031, IEC 61557‑1,6

Technické parametry

• Parametr: Rozsah / Specifikace
• Rozsah proudu RCD: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA
• Doba spouštění (1×In): 0 – 2000 ms, přesnost ± 0,6 % + 4 číslice
• Doba spouštění (2×In a více): až 200 ms / 40 ms, různé rozsahy
• Impedance smyčky (L‑PE): 0,05–1,99 Ω; 2–19,9 Ω; 20–2000 Ω – přesnost ± (5 %+5)
• Nízký odpor: 0,01–200 Ω, ±(2 %+5)
• Napětí AC/DC: 0 – 440 V, ± (2 %+3)
• Frekvence: 20–100 Hz (pomocně)
• Napájení: 8× baterie AA 1,5 V
• Rozměry / Hmotnost: 161×117×68 mm, 725 g
• Normy a bezpečnost: CAT III 600 V; IEC 61010‑031; IEC 61557‑1,6

Použití a výhody

• Univerzální tester RCD – funguje jak v domácích instalacích, tak v průmyslových provozech.
• Vysoká úroveň bezpečnosti a elektronická ochrana – odolnost proti přepětí a pádům.
• Bohatý vějíř měření: RCD, impedance smyčky, nízký odpor, napětí – vše v jednom zařízení.
• Jednoduché rozhraní a blokování testu – usnadňuje práci v souladu s instalačními normami.
• Pevná konstrukce – pouzdro přizpůsobené pro práci v náročných podmínkách.

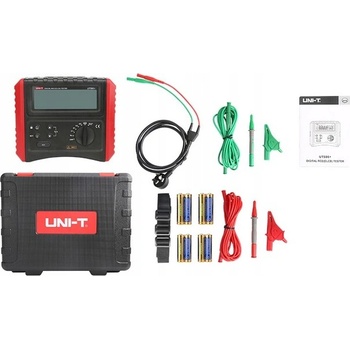

Obsah sady

• Měřič UNI‑T UT586+
• Měřicí kabely a sada koncovek (krokosvorky, sondy)
• 8 baterií AA 1,5 V
• Pouzdro
• Návod k použití
