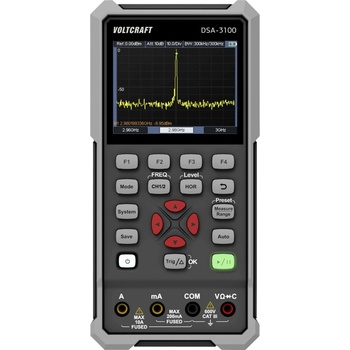

Voltcraft DSA-3100 VC-16968915

Digitální osciloskop s funkcí trojnásobného zobrazení

• Digitální osciloskop VOLTCRAFT DSA-3100 je určen pro mobilní použití: Praktický a odolný s přilnavou ochranou hran, díky kterému dokáže zvládnout nejrůznější požadavky. Protiskluzová tlačítka usnadní obsluhu, jasný 8,89 cm (3,5") barevný LCD displej usnadňuje vyhodnocení na místě.
• Funkce 1: Osciloskop

DSA-3100 nabízí dva kanály s šířkou pásma 100 MHz, maximální vzorkovací frekvencí 500 MS/s a délkou 8K. Rychlost aktualizace je 10000 wfs/s. Integrované rozhraní USB-C® podporuje powerbanky a funkci počítačové softwarové vázání a samokalibrace.

Funkce 2: Multimetr

Multimetr je použitelný v kategorii měření CATII 1000 v pro zkoušky průchodnosti, měření napětí, proudu, odporu, funkce diod a testování zapnutí a vypnutí. Jsou možná i relativní měření. Funkce Hold a Auto pro snazší práci a TRMS zajišťuje spolehlivé naměřené hodnoty. Displej má 20.000 digitů.

Funkce 3: Spektrální analyzátor

Spektrální analyzátor VOLTCRAFT DSA-3100 pracuje ve frekvenčním rozsahu 9 až 3 GHz s rozlišením 100 Hz. Maximální vstupní napětí DC je 50 VDC. Průměrná hladina hluku označená citlivostí spektrálního analyzátoru se vyjadřuje jako zobrazená úroveň šumu (DANL) - u Voltcraft VOLTCRAFT DSA-3100 s 10 MHz až 2 GHz -130 dBm (typicky), -120 dBm a 2 GHz až 3 GHz -125 dBm (typicky), -115 dBm (obvykle), -115 dBm.

Rozsáhlé příslušenství

Dodávaná sada obsahuje kromě digitálního osciloskopu USB kabel, dva zkušební hroty, nastavení zkušebních hrotů, pár zkušebních vodičů multimetru (v červené a černé barvě), CD se softwarem a praktickou brašnu na přenášení. Kromě toho je přiložen stručný návod a bezpečnostní list.

Tento text byl přeložen strojově.

Specifikace:

Osciloskop:

Šířka pásma 100 MHz, 2 kanály

Max. Rychlost snímání 500 MSA/s

Max. délka záznamu 8 K

Rychlost aktualizace 10000 wfs/s.

Rozhraní USB-C®, podporuje powerbanky, počítačové softwarové spojení a samokalibraci

Multimetr:

CATII 1000 V 20 000 hodnot (counts)

Automatická volba rozsahu

True RMS

Měřicí funkce: Napětí, proud, odpor, test diod, test zapnutí/vypnutí, test průchodnosti

Funkce Hold

Funkce měření relativní hodnoty

Spektrální analyzátor:

Frekvenční rozsah 9 kHz až 3 GHz

Rozlišení frekvence 100 Hz

Max. Vstupní DC napětí 50 VDC + DANL: (Vstupní útlum 0 dB, PA VÝSTUP, šířka pásma rozlišení 100 kHz, normalizace na 1 Hz, 20 °C - 30 °C) 10 MHz až 2 GHz -130 dBm (typicky), -120 dBm 2 GHz až 3 GHz -125 dBm (typicky), -115 dBm

Vlastnosti:

Osciloskop 3 v 1, multimetr a spektrální analyzátor

Barevný LCD displej s úhlopříčkou 8,89 cm (3,5") (320 x 240 pixelů)

Rozhraní USB-C®

Obsah balení:

Zařízení

USB kabel 2x zkušební hrot

Nastavení zkušebních hrotů 1x pár zkušebních vodičů pro multimetr (červený a černý)

CD (software + návod)

Přepravní brašna

Tištěný stručný návod k použití

Tištěný bezpečnostní list
