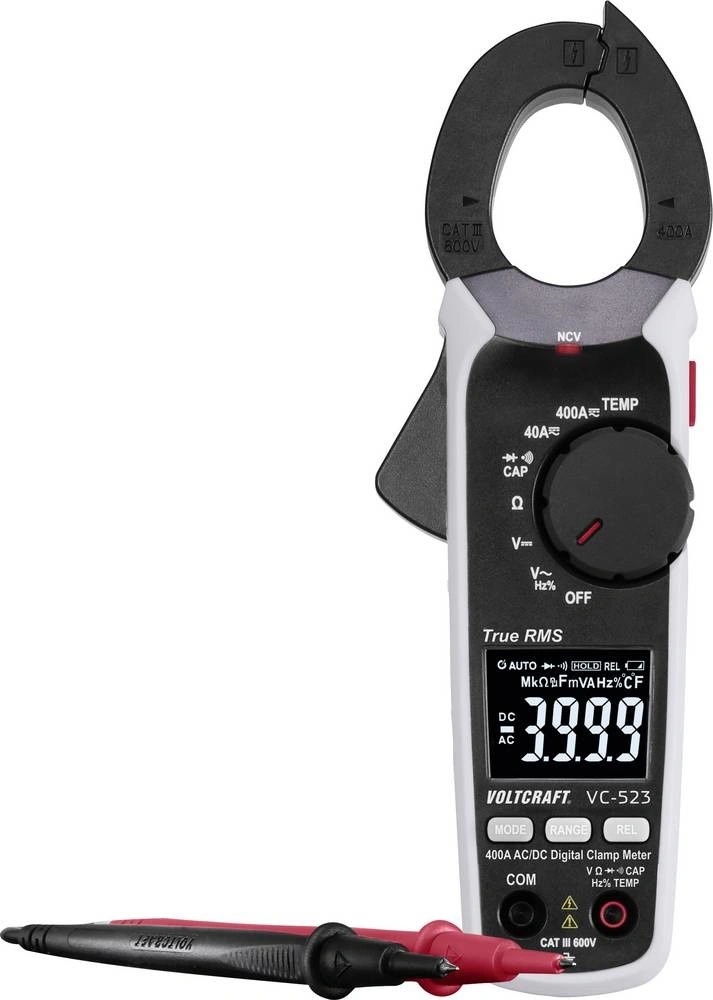

VOLTCRAFT VC-523

Digitální proudové kleště VOLTCRAFT VC-523

Pro snadné a rychlé měření stejnosměrných i střídavých proudů až do 400A

Na rozdíl od multimetru není nutné přerušovat obvod. To je ideální pro servis strojů ve skříňových rozvaděčích a také při měření vysokých proudů v elektrickém vybavení osobních a nákladních automobilů.

Funkce multimetru

Přístroj disponuje funkcemi měření napětí, frekvence, teploty, kapacity a odporu s automatickou volbou rozsahu měření, umožňuje také provádět test diod, měření TRMS a akustický test průchodnosti. Navíc je vybaven bezdotykovou zkoušečkou napětí (NCV).

Kontrastní displej s rozsahem zobrazení 4 000 hodnot (counts)

Mimořádně dobře čitelný displej při všech světelných podmínkách. Obzvláště ve skříňových rozvaděčích, které nejsou plně osvětlené, překonává tento model běžné proudové kleště. Na displeji se zobrazují vždy 4místné hodnoty do 3 999 ( 4 000 hodnot), a to bez ohledu na to, na které pozici je desetinná čárka.

Možnost ovládání tlačítka Hold jednou rukou

Díky umístění tlačítka Hold na pravé straně přístroje lze tuto funkci během měření ovládat palcem. Druhou ruku tak budete mít vždy volnou.

Osvětlení místa měření

V případě potřeby lze zapnout bílou LED, která cíleně osvětlí prostor přímo před kleštěmi.

Protiskluzová úprava

Proudové kleště Voltcraft VC-523 mají vždy jistý kontakt s podkladem. Nežádoucímu sklouznutí na površích, které nejsou vodorovné, účinně brání pogumování krytu.

Odolný a praktický

Díky dvoukomponentnímu krytu s integrovanou ochranou z měkké gumy lze měřicí přístroj používat i v náročných podmínkách. Pogumovaná svrchní vrstva krytu navíc napomáhá dobrému úchopu.

Připraven pro pásové systémy

Standardní závit pro připojení k bezpečnostnímu držáku nebo pásovému systému je zapuštěn v krytu přístroje. Měřič lze při práci ve větší výšce zajistit proti nechtěnému pádu.

Včetně měření teploty

Proudové kleště jsou vybaveny funkcí pro měření teploty pomocí termočlánků typu K. Dodávaný snímač teploty vzduchu lze volitelně měnit za všechna teplotní čidla Voltcraft typu K, abyste mohli měřit teplotu směsí, kapalin nebo povrchů v rozsahu až do 760°C.

Přesné výsledky díky měření skutečné efektivní hodnoty (True RMS)

Měření skutečné efektivní hodnoty True RMS umožňuje provádět přesná měření nesymetrických napětí a proudů odchylujících se od základního tvaru sinusoidy. Nesymetrická napětí se většinou objevují u regulátorů výkonu, jako jsou stmívače, regulátory počtu otáček, taktované spínací regulátory, pulzní nabíječky nebo elektronické regulátory jízdy v modelářství atd. Běžné měřiče středních hodnot někdy při těchto speciálních aplikacích vykazují velmi vysokou chybu měření.

Spolehlivé výsledky měření díky tovární kalibraci

V rámci zajišťování kvality se všechny měřicí přístroje Voltcraft® kalibrují ve výrobě dle továrních standardů. Tím je zaručena vysoká kvalita a dodržování tolerancí uvedených v technických údajích. K výrobku není vydáván certifikát.

Technické parametry klešťového ampérmetru  Měření střídavého proudu (AC)

Rozsah

Rozlišení

Přesnost 40,00 A 0,01 A ±(2% +12) 400,0 A 0,1 A ±(2,8% +8)

Frekvenční rozsah 50 – 60 Hz; Ochrana proti přetížení 600 V, 400 A

TRMS činitele výkyvu (CF) nesinusového průběhu signálu max. 3,0

• CF 1,4 – 2,0: +1%
• CF 2,0 – 2,5: +2,5%
• CF 2,5 – 3,0: +4%

Měření stejnosměrného proudu (DC)

Rozsah

Rozlišení

Přesnost 40,00 A 0,01 A ±(2,8% +12) 400,0 A 0,1 A ±(2,8% +8)

Ochrana proti přetížení 600 V, 400 A  Měření střídavého napětí (AC)

Rozsah

Rozlišení

Přesnost 4,000 V 0,001 V ±(1,5% +7) 40,00 V 0,01 V 400,0 V 0,1 V 600 1 V

Rozsah frekvence 50 – 100 Hz; Ochrana proti přetížení 600 V, impedance: 10 MΩ

Měření stejnosměrného napětí (DC)

Rozsah

Rozlišení

Přesnost 400,0 mV 0,1 mV ±(0,8% +6) 4,000 V 0,001 V ±(1,2% +5) 40,00 V 0,01 V 400,0 V 0,1 V 600,0 V 1 V ±(1,5% +3)

Ochrana proti přetížení 600 V, impedance: 10 MΩ  Měření odporu

Rozsah

Rozlišení

Přesnost 400,0 Ω 0,1 Ω ±(1,5 % +6) 4,000 kΩ 0,001 kΩ ±(1,8 % +4) 40,00 kΩ 0,01 kΩ 400,0 kΩ 0,1 kΩ 4,000 MΩ 0,001 kΩ ±(2,8% +5) 40,00 MΩ 0,01 MΩ ±(2,8% +10)

Ochrana proti přetížení 600 V; Napětí měření: přibližně 0,5 V  Měření kapacity

Rozsah

Rozlišení

Přesnost 400,0 nF 0,1 nF ±(4,0 % +10) 4,000 μF 0,001 μF 40,00 μF 0,01 μF 400,0 μF 0,1 μF 1000 μF 1 μF ±(6 % +10) >1000 - 4000 μF 1 μF nespecifikováno

Ochrana proti přetížení 600 V

Měření teploty

Rozsah

Rozlišení

Přesnost -20 až +760 °C 1 °C ±(4% +5)

Měření frekvence

Rozsah

Rozlišení

Přesnost 5 až 9,999 Hz 0,001 Hz ±(2% +3) 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz 9,999 kHz 0,001 kHz

Úroveň signálu >8 Vrms

Měření  střídy "%"

Rozsah

Rozlišení

Přesnost 20,0 až 80,0 % 0,1 % ±(1,5% +4)

Rozsah frekvence: 5 Hz až 10 kHz, úroveň signálu >8 Vrms

Zobrazuje se kladná část vlnového průběhu v %

Test kontinuity

Symbol

Popis

Rozlišení

Pokud je odpor
