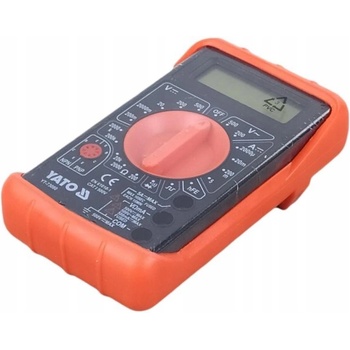

YATO YT-73080

Multimetr YT-73080 od firmy Yato.

Tento měřák umožňuje měření střídavého a stejnosměrného napětí, proudu a odporu. Navíc je tento multimetr vybaven testovacím slotem pro kontrolu tranzistorů a zároveň umí testovat i diody. Mezi jednotlivými typy měření se přepíná pomocí otočného voliče, kde lze rovněž nastavit požadovaný rozsah u jednotlivých veličin.

Naměřené hodnoty se zobrazují na přehledném LCD displeji odolného, plastového těla přístroje. Tělo je navíc umístěno v sundavacím silikonovém obalu, který zajišťuje částečnou ochranu před vlhkostí, nečistotmi a v neposlední řadě chrání přístroj před vibracemi. K měřiči jsou přiloženy kvalitní kabely s měřícími hroty.

O napájení se stará doporučená alkalická baterie 9V 6F22. Přístroj je vybaven pojistkou 5 A.

Specifikace: rozsah střídavého napětí 200 - 500 V rozsah stejnosměrného napětí 0.2 - 500 V rozsah odporu 0.2 - 2000 kOhm rozsah stejnosměrného proudu 0.2 mA - 5 A test diod: ano test tranzistorů PNP, NPN

• test průchodnosti (bzučák): ano
• napájení: 9 V 6F22 baterie
• automatické vypínání: ano
• rozměry: 126 x 70 x 24 mm

CHARAKTERISTIKA PŘÍSTROJE

Toto multifunkční měřidlo je digitální měřící přístroj určený k měření různých elektrických veličin.

Před zahájením práce s měřícím přístrojem je třeba přečíst celý návod na obsluhu a uschovat ho pro případné pozdější použití.

Měřící přístroj je zabudovaný do plastové skříňky a je vybavený LED displejem a přepínačem měřících rozsahů. Ve skříňce jsou zabudované měřící zdířky a zásuvka na zkoušení tranzistorů. Měřící přístroj je vybavený měřícími vodiči zakončenými měřícími hroty. Měřící přístroj se prodává bez napájecí baterie.

UPOZORNĚNÍ! Nabízený měřící přístroje není měřidlem ve smyslu zákona o metrologii.

TECHNICKÉ ÚDAJE:

• Displej: LCD – maximální zobrazovaná hodnota měřené veličiny: 1999
• Frekvence vzorkování: cca 2-3krát za sekundu
• Indikace přetížení: zobrazí se symbol „1”
• Indikace polarity: před výsledkem měření se zobrazí znak „–”
• Baterie: 6F22; 9 V
• Provozní teplota: 0 ÷ 40 °C při relativní vlhkosti vzduchu < 75 %
• Teplota skladování: –10 °C ÷ +50 °C při relativní vlhkosti vzduchu < 85 %
• Vnější rozměry: 126 x 70 x 24 mm (bez gumového krytu)
• Hmotnost: cca 140 g (bez gumového krytu)

UPOZORNĚNÍ! Je zakázáno měřit elektrické veličiny, jejichž hodnoty překračují maximální měřící rozsah měřícího přístroje

POUŽÍVÁNÍ MULTIMETRU

UPOZORNĚNÍ! K zajištění ochrany před nebezpečím úrazu elektřinou je třeba před otevřením skříňky měřícího přístroje odpojit měřící vodiče a přístroj vypnout.

Bezpečnostní předpisy

Měřící přístroj nepoužívejte v příliš vlhkém prostředí, za přítomnosti toxických nebo hořlavých pár a v prostředí s nebezpečím výbuchu. Před každým použitím zkontrolujte stav měřícího přístroje a měřících vodičů. V případě zjištění jakýchkoli závad je používání přístroje zakázáno. Poškozené vodiče vyměňte za nové, bezchybné. V případě jakýchkoli pochybností se poraďte s výrobcem. Během měření držte koncovky měřících vodičů pouze za izolované části. Nedotýkejte se prsty měřených míst nebo nepoužívaných zdířek měřícího přístroje. Před změnou měřené veličiny měřící vodiče odpojte. Před zahájením údržby a ošetřováním přístroje zkontrolujte, zda jsou od měřícího přístroje odpojené měřící vodiče a zda je samotný měřící přístroj vypnutý.

Výměna baterie

Multimetr je napájený baterií 9 V typu 6F22. Doporučuje se používat alkalické baterie. K montáži baterie je třeba skříňku přístroje otevřít odšroubováním šroubků umístěných na spodní straně měřícího přístroje. Baterii připojte podle označení na kontaktech, skříňku zavřete a zašroubujte upevňovací šrouby. Když se na displeji zobrazí symbol baterie, znamená to, že je třeba baterii vyměnit za novou. K zajištění přesnosti měření se doporučuje baterii vyměnit co nejdříve po zobrazení symbolu baterie.

Výměna pojistky

V přístroji je použitá přístrojová pojistka 0,5 A/250 V (Ø5x20 mm) s rychlou charakteristikou. V případě poškození vyměňte pojistku za novou s identickými elektrickými parametry. K tomuto účelu je třeba otevřít skříňku přístroje stejným postupem jako v případě výměny baterie. Dodržujte při tom bezpečnostní předpisy. Výměnu pojistky 5 A/250 V (Ø5x20 mm) může provést pouze specializovaný opravárenský podnik.

Připojení zkušebních vodičů

Z kolíků měřících vodičů stáhněte ochranné kryty a připojte je podle pokynů uvedených v návodu. Potom stáhněte ochranné kryty z měřících hrotů a zahajte měření.

Podle toho, jaká je aktuální poloha přepínače měřících rozsahů, se na displeji zobrazí tři rozpoznávací znaky. Když je nutné vyměnit baterii, multimetr o této skutečnosti informuje zobrazením symbolu baterie na displeji. V případě, že se na displeji před naměřenou hodnotou objeví znaménko „–“, znamená to, že naměřená hodnota má vzhledem k zapojení přístroje opačnou polaritu. V případě, že se na displeji objeví pouze symbol „1”, znamená to, že došlo k překročení měřícího rozsahu. V takovém případě je třeba přístroj přepnout na vyšší měřící rozsah. V případě měření veličiny neznámé hodnoty je třeba přepnout na nejvyšší měřící rozsah a teprve po předběžném měření lze měřící rozsah přepnout na odpovídající hodnotu.

UPOZORNĚNÍ! Nesmí se dopustit, aby měřící rozsah měřícího přístroje byl nižší než měřená hodnota. Mohlo by dojít ke zničení měřícího přístroje a k úrazu elektřinou.

Správné připojení měřících vodičů je následující: Červený vodič do zdířky označené „VΩmA” nebo „5A”. Černý vodič do zdířky označené „COM”. K dosažení co nejvyšší přesnosti měření je třeba zajistit optimální podmínky měření. Teplota prostředí musí být v rozmezí od 18 °C do 28 °C a relativní vlhkost vzduchu
