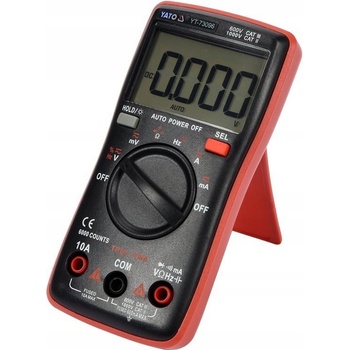

YATO YT-73096

Univerzální měřič YT-73096 s funkcí TRUE RMS a automatickým rozsahem pro každé měření. Umožňuje provádět základní i pokročilá měření elektrických veličin. Oblíbené pouzdro, malé rozměry a velký podsvícený displej spojují vysokou mobilitu s komfortem práce. Rychlost, přesnost a opakovatelnost indikací multimetru je dána moderním designem ovládací desky a kvalitními měřicími sondami, jejichž velikost a přesnost ocení jak kutilové, tak profesionální servisní technici.

ZÁKLADNÍ MĚŘENÍ

• měření střídavého napětí: AC 0-750V, TRUE RMS
• Měření DC napětí: DC 0-1000V
• Měření střídavého proudu: AC 0-10A, TRUE RMS
• Měření stejnosměrného proudu: DC 0-10A
• měření odporu: 0-60MΩ
• test diody: IF 5mA , U R 3V
• test kontinuity: 0-50Ω

DOPLŇKOVÁ MĚŘENÍ

• Měření kapacity kondenzátoru: 0-9,999mF
• měření frekvence: 0-9,999Mhz
• měření pracovního cyklu: 1-99 %

PŘESNOST MĚŘENÍ

• Příklad stanovení přesnosti pro měření AC napětí. Výpočty pro výsledek měření: 235V
• přesnost měření měřiče YT-73096 pro tento rozsah je: ±(1,0% + 3), rozlišení 0,1V
• Vzorec výpočtu chyby měření: (výsledek měření x 1,0 %) + 3 x rozlišení
• výpočet: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 2,65V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,09V
• výsledek zohledňující chybu měření pro indikaci měření intenzity střídavého proudu: 8A = 8 ± 0,15A

Tabulku s rozlišením a přesností pro dané měření naleznete v návodu k použití.

VESTAVĚNÉ FUNKCE

TRUE RMS - měřič s touto funkcí vypočítá skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté výsledky měření umocní na druhou → sečte je → vypočte průměr → a nakonec výsledek průměru umocní na druhou. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro zkreslenou sinusovku nebo obdélníkovou vlnu

AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot měřičem s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Měřič se standardně spouští v režimu AUTO

SEL - změna režimu měření, např. z měření AC na DC napětí

DATA HOLD - udržení aktuálně naměřené hodnoty na displeji

DODATEČNÉ INFORMACE

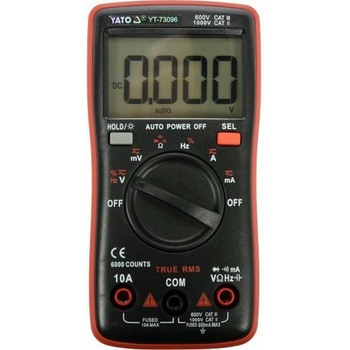

LCD displej, maximální zobrazené skóre: 6000 podsvícení obrazovky zvukový signál v testu průchodnosti obvodu pro odpor pod 50Ω

Testy diod a kontinuity lze aktivovat samostatně

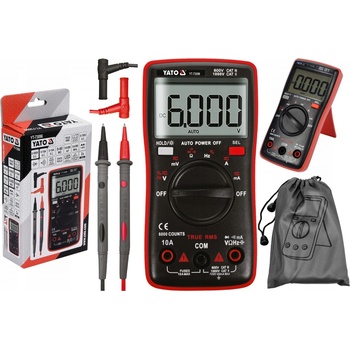

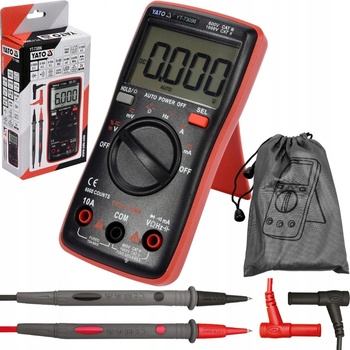

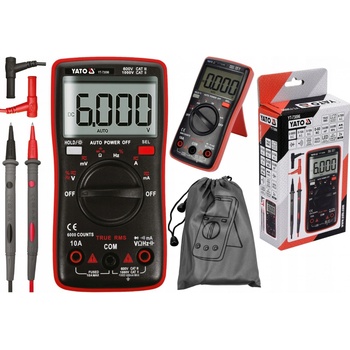

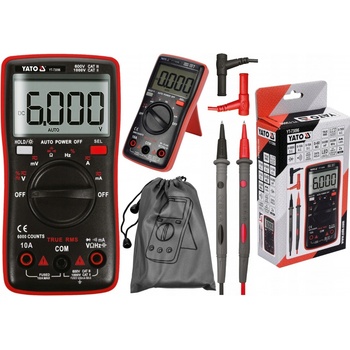

Včetně měřicích sond o délce 14,5 cm

• délka kabelu se sondami: 97 cm
• průměr drátu s izolací: 3,5 mm

provedení s ochranou proti přetížení

ABS plastové pouzdro automatické vypnutí měřiče po 15 minutách nečinnosti možnost deaktivovat režim automatického vypnutí zařízení indikátor slabé baterie napájení: dvě 1,5V (AAA) baterie .
