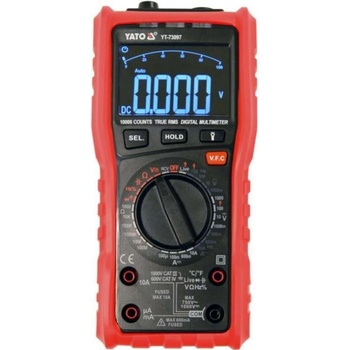

YATO YT-73097

Umožňuje provádět základní i pokročilá měření elektrických veličin. Velký multifunkční LCD displej umožňuje v některých režimech měření zobrazit dvě hodnoty současně, například napětí a frekvenci ze síťové zásuvky. Pouzdro je vybaveno červeným pryžovým pouzdrem s vyhrazenými místy pro měřicí sondy, díky kterým vám měřidlo snadno nevyklouzává z rukou a minimalizuje riziko poškození při pádu. Moderní design desky a speciální software znamenají nejen rychlost, přesnost a opakovatelnost indikací, ale také zvýšenou úroveň bezpečnosti, o čemž svědčí získání certifikace CAT IV až do 600V.

• ZÁKLADNÍ MĚŘENÍ
  • Měření střídavého napětí: AC 0-750V, TRUE RMS + VFC
  • Měření DC napětí: DC 0-1000V
  • měření střídavého proudu: AC 0-10A, TRUE RMS
  • Měření stejnosměrného proudu: DC 0-10A
  • měření odporu: 0-99,99MΩ
  • test diody: I ​​F 1mA, U R 3,2V
  • test kontinuity obvodu: 0-30Ω
• DOPLŇKOVÁ MĚŘENÍ
  • měření kapacity kondenzátoru: 0-99,99mF
  • měření frekvence: 0-9 999Mhz
  • měření faktoru plnění: 1-99 %
  • měření teploty: -20 až 1000°C
  • bezkontaktní detekce střídavého napětí: NCV

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti měření střídavého napětí. Výpočty pro výsledek měření: 235V

• přesnost měření měřiče YT-73097 pro tento rozsah je: ±(1,0% + 5), rozlišení 0,1V
• Vzorec pro výpočet chyby měření: (výsledek měření x 1,0 %) + 5 x rozlišení
• výpočty: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235V = 235 ± 2,85V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,09V
• výsledek zohledňující chybu měření pro indikaci měření střídavého proudu: 8A = 8 ± 0,15A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

• VESTAVĚNÉ FUNKCE
  • TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec odmocní průměrný výsledek. Výsledkem měření je skutečná efektivní hodnota střídavého napětí/proudu i pro deformovanou sinusovku nebo obdélníkovou vlnu.
  • NCV - bezkontaktní detekce střídavého napětí pomocí indukční metody. Elektroměr detekuje přítomnost napětí v izolovaném vodiči pomocí NCV senzoru na přední straně přístroje
  • LIVE - test přítomnosti fáze pomocí jedné z měřicích sond. Umožňuje vám zkontrolovat, který z otvorů v elektrické zásuvce obsahuje fázi. Vložte měřicí sondu do otvoru, pokud je fáze detekována, na displeji se objeví nápis LIVE
  • VFC - dolní propust. Funkce se využívá např. při měření výstupního napětí regulátoru elektromotoru, který pomocí změny frekvence a napětí řídí otáčky motoru (VFD regulátory). Po aktivaci funkce měřič filtruje vysokofrekvenční rušení, např. ze signálu PWM, a ponechává pouze nízké frekvence. Díky tomu filtr umožňuje přesné měření efektivní hodnoty napětí/proudu tekoucího do motoru
  • AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřiče s manuální změnou rozsahu pomocí knoflíku by měla být měření prováděna postupně od největšího rozsahu po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Měřič YT-73097 je unikátní konstrukce, protože kromě automatických režimů měření nabízí i měření základních elektrických veličin na rozsazích nastavených ručně pomocí knoflíku a spojuje tak výhody obou řešení. Pokud známe přibližnou hodnotu měření a nastavíme vhodný rozsah, získáme na rychlosti indikací
  • SEL - změna režimu měření, např. z měření AC na DC napětí
  • HOLD - udržení aktuálně naměřené hodnoty na displeji
  • TORCH - Na přední straně přístroje je dioda pro osvětlení pracovní plochy, kterou lze zapínat a vypínat tímto tlačítkem
• DODATEČNÉ INFORMACE
  • LCD displej, maximální zobrazený výsledek: 9999
  • zvukový a světelný signál při testu průchodnosti odporu pod 30Ω
  • automatický režim pro testy diod a obvodů, v tomto nastavení měřič sám zjistí, zda se jedná o diodu nebo obvod s nízkým odporem
  • možnost samostatného zapnutí testu diod a testu průchodnosti tlačítkem SEL, v nastavení testu průchodnosti se okamžitě rozezní bzučák

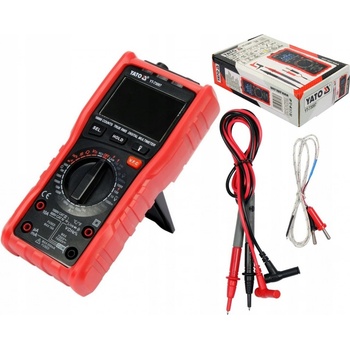

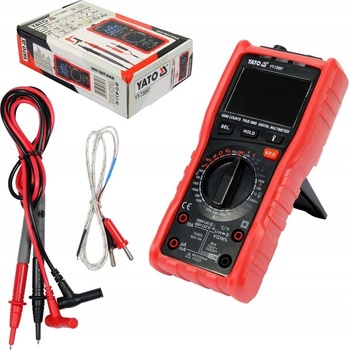

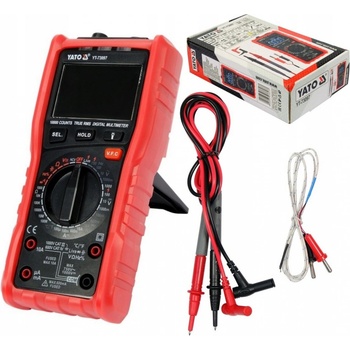

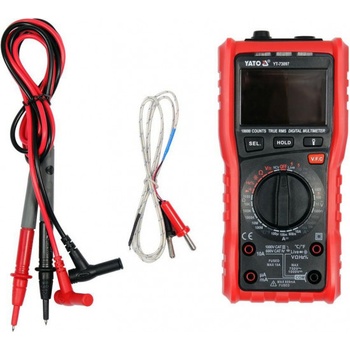

  • Sada obsahuje měřicí sondy o délce 15 cm
  • délka kabelu se sondami: 110 cm
  • průměr drátu s izolací: 3,5 mm
  • provedení s ochranou proti přetížení a ochranou pro měření proudu i napětí
  • alarm spálené pojistky
  • alarm při zasunutí měřicí sondy do nesprávné zdířky, např. pokud po zapnutí měřiče nastavíme na měření napětí a zasuneme měřicí sondu do zdířky pro měření proudu, na displeji se objeví nápis LEAD
  • Pouzdro z ABS plastu
  • automatické vypnutí měřiče po 10 minutách nečinnosti
  • indikátor slabé baterie
  • napájení: dvě 1,5V (AA) baterie
