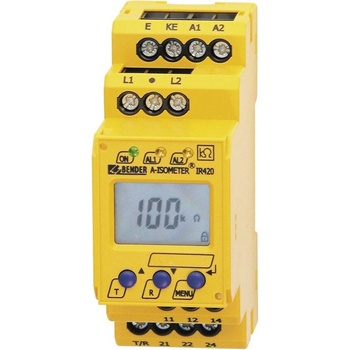

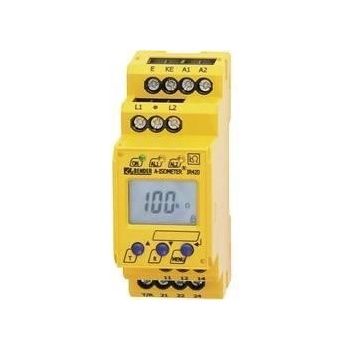

Bender B71016405

Chraňte elektrické obvody včasným varováním, než se ztráta izolace promění v poruchu.

ISOMETER IR420‑D4 (Bender B71016405) je digitální měřič izolace pro unearthed AC řídicí obvody 0…300 V, který hlídá izolační odpor a spustí varování přes dva nastavitelné alarmy a LC displej. Má dva samostatné prahové hodnoty, přednastavení parametrů, test/reset a kompaktní dvoumodulové provedení.

Co zařízení sleduje a kde ho nasadíte

ISOMETER IR420‑D4 monitoruje izolační odpor unearthed AC řídicích obvodů v rozsahu 0…300 V. Použijete ho v průmyslových řídicích okruzích, strojích, výtazích nebo menších IT systémech, kde potřebujete rychlé varování před poruchou izolace.

Volba prahů a režimy reakce

Zařízení nabízí dvě samostatně nastavitelné prahové hodnoty (1–200 kΩ) a nastavitelnou prodlevu reakce. K dispozici je také preset funkce pro automatické přiřazení základních parametrů a usnadnění uvedení do provozu.

Signalizace poruchy a relé

IR420‑D4 poskytuje jasnou lokální signalizaci přes LED Power/Alarm1/Alarm2 a čitelný LC displej. Pro integraci do bezpečnostních okruhů máte dva přepínací relé s volbou N/O nebo N/C a nastavitelným chováním paměti poruch.

Napájení a monitoring bez napětí

Varianty zařízení podporují napájení AC i DC v rozsahu 70–300 V, a externí napájení umožňuje sledování i při odpojeném systému. Upozornění: přítomnost DC komponent může ovlivnit zobrazení a provozní hodnoty.

Montáž a připojení v rozváděči

Přístroj má dvoudílné pouzdro 36 mm (2 moduly) a praktické push‑wire svorky (dvojitá svorka na spoj), což zrychluje montáž a zapojení v rozváděčích. Zařízení je také RoHS kompatibilní.

Klíčové vlastnosti

• - Monitoring izolace pro AC IT obvody 0…300 V
• - Dvě samostatně nastavitelné prahové hodnoty a přednastavení parametrů pro rychlé spuštění
• - Dva přepínací alarmové relé + indikace přes LED a multifunkční LC displej
• - Kompaktní dvoumodulové provedení (36 mm) s push‑wire svorkami

Často kladené otázky

Je toto zařízení vhodné pro AC řídicí obvody do 300 V?

Ano. Zařízení je určeno pro AC IT řídicí obvody 0…300 V a sleduje izolační odpor těchto obvodů. Pokud máte pochybnosti o konkrétním zapojení, zkontrolujte kompatibilitu napájení s rozsahy 70–300 V uvedenými v technických datech.

Obsahuje zařízení alarmová relé, nebo jen signalizaci?

Máte obojí – IR420‑D4 disponuje dvěma alarmovými relé (každé jako přepínací kontakt) a zároveň vizuální indikací přes LED a LC displej. Relé můžete nastavit jako N/O nebo N/C podle potřeby.

Jak nastavím prahovou hodnotu a prodlevu reakce?

Nastavíte je přímo v menu přes multifunkční LC displej nebo použijete přednastavenou funkci. Prahové hodnoty i prodlevu měření upravíte v uživatelském nastavení; výrobce poskytuje předvolby pro rychlé spuštění.

Co pokud v monitorovaném systému jsou DC komponenty?

Pokud v systému jsou DC zdroje, může to ovlivnit zobrazení a chování při měření, protože hodnoty platí pro čistě AC systémy. Doporučujeme ověřit zapojení a zvážit externí napájení pro sledování i při odpojeném systému.
