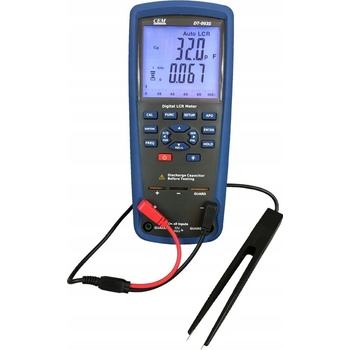

CEM DT-9935

Nástroj, který rychle odhalí závady a ušetří vám čas při práci v dílně i na projektu.

Ruční měřič CEM DT-9935 je určený pro rychlou diagnostiku pasivních součástek: měření R, L, C včetně ESR, fázového úhlu a Q. Přístroj nabízí automatické rozsahy, podsvícený duální LCD a možnost volby buzení 100 Hz–100 kHz, což zvyšuje univerzálnost v dílně i na servisu.

Co přístroj měří a proč to využijete

Měřič slouží pro R, L a C a dokáže zobrazit i ESR, fázový úhel, dobrotu Q a dielektrickou ztrátu D. To vám umožní rychle diagnostikovat pasivní součástky a ověřit jejich stav bez složitých úprav obvodu.

Volba frekvence a rychlost měření

Přístroj nabízí volbu buzení 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz, takže přizpůsobíte testy typu součástky. Měření probíhá až 5× za sekundu, což zrychlí kontrolu většího množství dílů.

Displej a praktické funkce

Dvoutónový duální LCD displej s podsvícením zobrazuje až 39999/9999, usnadňuje čtení a porovnání hodnot. K dispozici je DataHold, REL pro relativní měření a automatické vypnutí po 10 minutách.

Napájení a přenosnost

Přístroj je napájen 6× AA bateriemi (vyměnitelnými), váží přibližně 360 g a má rozměry 220 × 96 × 60 mm, takže jej snadno přenesete do dílny i na servisní zásah.

Co najdete v balení

Součástí sady jsou měřicí kabely, měřicí hroty, banana–banana kabel, SMD pinzeta pro jemné součástky, 3 krokodýly a 6× AA baterií. Dostanete tak kompletní vybavení pro okamžité použití.

Klíčové vlastnosti

• Měření R, L, C a odporu včetně ESR, fázového úhlu a kvality Q
• Volba buzení 100 Hz–100 kHz pro flexibilní LCR testy
• Duální LCD displej s podsvícením a funkcemi DataHold a REL
• Přenosné řešení s napájením na 6× AA baterií a kompaktními rozměry
• Bohaté příslušenství včetně SMD pinzety a krokodýlů

Často kladené otázky

Je CEM DT-9935 vhodný pro přesné měření malých kapacit?

Ano. Přístroj měří kapacity 20 pF–20 mF s rozlišením 0,001 pF a deklarovanou přesností ±(0,2+3 d), takže vám poskytne spolehlivé výsledky v běžných i nízkých rozsazích. Pro extrémně malé pF hodnoty doporučujeme pečlivé uchycení měřeného prvku a krátké vodiče.

Jak se volí testovací frekvence?

Volíte z přednastavených hodnot buzení přímo v přístroji: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz. Vyberete frekvenci podle typu měřeného prvku (kondenzátor/indukčnost) a výsledky se upraví podle zvoleného buzení.

Co když přístroj zobrazí OL nebo -OL?

Zobrazení OL nebo -OL znamená překročení měřicího rozsahu. Zkontrolujte připojení svorek a vyberte vhodnější rozsah nebo jinou frekvenci buzení. Pokud problém přetrvává, ověřte součástku samostatně bez paralelních prvků.

Obsahuje přístroj kompletní sadu příslušenství?

Ano. Balení obsahuje měřič, sadu měřicích kabelů, hroty, banana–banana kabel, SMD pinzetu, 3 krokodýly a 6× AA baterií, takže můžete přístroj okamžitě nasadit do provozu.
