Fnirsi DSO153 Plus

Kapesní měřicí přístroj pro rychlou diagnostiku elektronických obvodů — ideální do dílny i na servisní výjezdy.

Přenosný osciloskop FNIRSI DSO153 Plus spojuje osciloskop (1 MHz, 5 MS/s) a DDS generátor do 10 kHz v kompaktním balení. Díky 2,8" barevnému displeji, jednomu tlačítku AUTO a vestavěné baterii 1000 mAh (~4 hodiny) slouží pro rychlou diagnostiku a simulaci signálů v dílně i v terénu. Přístroj měří až ±400 V v režimu X10 a dobíjí se přes USB‑C.

Dvě funkce v jednom přístroji

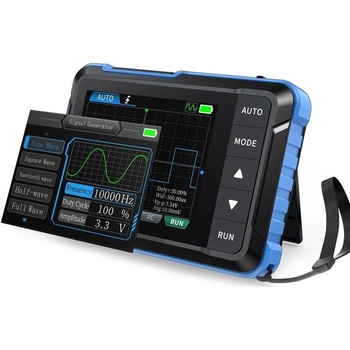

FNIRSI DSO153 Plus kombinuje digitální osciloskop a DDS generátor signálů, takže rychle naměříte průběhy a zároveň snadno simulujete testovací signály až do 10 kHz. To zkracuje diagnostiku a eliminuje potřebu nosit dvě samostatná zařízení.

Rychlé zobrazení a intuitivní ovládání

Velký 2,8" barevný displej (320×240 px) a jedno­tlačítkové AUTO nastavení umožňují okamžité zobrazení průběhu bez zbytečného ladění. Přehledné menu a citlivá tlačítka zrychlí práci i méně zkušeným uživatelům.

Technické limity a přesnost měření

Osciloskop nabízí šířku pásma 1 MHz a vzorkování 5 MS/s, s vertikální citlivostí od 10 mV/div do 20 V/div. V režimu X10 je rozsah až ±400 V (Vpp 800 V) — vždy se řiďte těmito limity pro věrohodné výsledky.

Mobilita a napájení pro terén

Přístroj váží pouze 100 g a má rozměry 99×68×19,5 mm, takže se vejde do kapsy. Vestavěná Lithium baterie 1000 mAh dovoluje zhruba 4 hodiny provozu; nabíjíte přes USB‑C (5V/1A).

Praktické použití a příslušenství

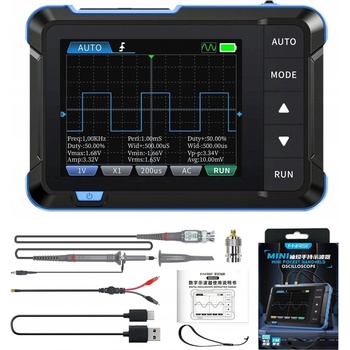

DSO153 Plus je navržen pro rychlé odstraňování závad v dílně i v terénu. V balení najdete sondu s krokodýlkem, P6100 sondu, nabíjecí kabel a základní příslušenství pro okamžité použití.

Klíčové vlastnosti

• Kombinace osciloskopu a DDS generátoru v jednom přístroji
• Šířka pásma 1 MHz a vzorkování 5 MS/s pro spolehlivou analýzu signálů
• Měří až ±400 V v režimu X10 (Vpp 800 V) – vhodné pro široký rozsah obvodů
• Barevný 2,8" displej a vestavěná baterie 1000 mAh (cca 4 hodiny)
• Kompaktní provedení s USB‑C nabíjením a praktickým příslušenstvím v balení

Často kladené otázky

Je tento přístroj vhodný pro práci v terénu?

Ano. Přístroj je navržen pro práci v terénu: má kompaktní rozměry (99×68×19,5 mm), nízkou hmotnost a vestavěnou baterii 1000 mAh s provozem přibližně 4 hodin. Doporučujeme mít s sebou nabíjecí kabel USB‑C pro rychlé dobití.

Obsahuje osciloskop záznam dat nebo možnost exportu?

Ne. Zařízení nezapisuje data ani neumožňuje export měření. Je primárně určené pro rychlou vizuální diagnostiku a simulaci signálů přímo na místě, ne pro dlouhodobé logování.

Jak dlouho vydrží baterie a jak se dobíjí?

Baterie vydrží zhruba 4 hodiny běžného provozu. Doplňujete ji přes USB‑C (5V/1A); při intenzivním použití nebo dlouhých měřeních je vhodné mít napájení po ruce pro nepřerušenou práci.

Co když potřebuji měřit napětí vyšší než rozsah přístroje?

V režimu X10 měří přístroj až ±400 V (Vpp 800 V). Pokud potřebujete měřit vyšší napětí, použijte vhodný externí dělič nebo přístroj s vyšším rozsahem. Dodržujte bezpečnostní postupy při měření sítí a vysokých napětí.
