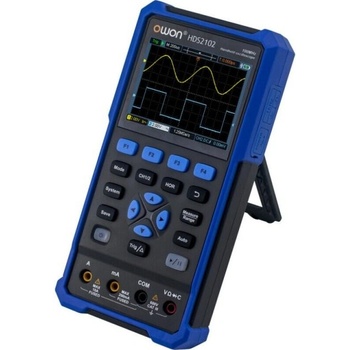

Owon HDS2102

Rychlá kapesní diagnostika pro elektroniku — mobilní přístroj, který objeví problém na první pohled.

Owon HDS2102 kombinuje přenosný osciloskop a multimetr pro rychlé odstraňování závad. Má 3,5" barevný LCD (320×240), 100 MHz pásmo a vzorkování až 125 MS/s (500 MS/s v jednom kanálu). Multimetr měří AC 750 V / DC 1000 V a proud do 10 A; přístroj podporuje záznam průběhu a přenos dat přes USB.

Kompaktní provedení pro terén i dílnu

Model Owon HDS2102 je navržen pro ruční použití: rozměry 198×96×39 mm a hmotnost cca 600 g (bez baterií) zaručují snadné přenášení. Přístroj se vejde do brašny a rychle připravíte měření přímo na místě poruchy.

Pásmo a vzorkovací výkon

Pro analýzu signálů přístroj nabízí šířku pásma 100 MHz a vzorkování 125 MS/s (až 500 MS/s v režimu jednoho kanálu). Časová základna pokrývá 5 ns/div – 500 s/div, což umožňuje sledovat rychlé i pomalé děje.

Multimetrické funkce pro rychlé kontroly

Integrovaný multimetr měří AC napětí, DC napětí, střídavý i stejnosměrný proud, odpor, kapacitu i frekvenci a nabízí test diody a kontinuitu. Vstupní odpor je 10 MΩ; rozsahy zahrnují AC 750 V / DC 1000 V a proud do 10 A.

Flexibilní napájení a jednoduchá výměna baterií

Přístroj pracuje ze sítě (100–240 VAC) i na vyměnitelné baterie 2×18650 (3,7 V, 2200 mAh). Díky tomu snadno přejdete z dílny do terénu a zvládnete delší měřicí úlohy bez nutnosti stálého připojení k síti.

Záznamy a přenos dat do PC

HDS2102 podporuje záznam průběhu pro pozdější analýzu a komunikaci s počítačem přes USB. Ukládání a přenos dat zjednodušují dokumentaci zásahů a umožňují rychlé sdílení naměřených průběhů s kolegy či servisním softwarem.

Klíčové vlastnosti

• Kombinace kapesního osciloskopu a multimetru pro rychlou diagnostiku
• Šířka pásma 100 MHz a vzorkování až 125 MS/s (500 MS/s v jednom kanálu)
• Vestavěné multimetrické funkce: V, I, odpor, kapacita, dioda, kontinuita, frekvence
• Podpora záznamu průběhů a komunikace s počítačem přes USB
• Napájení ze sítě i vyměnitelné baterie 2×18650, kompaktní rozměry

Často kladené otázky

Je Owon HDS2102 vhodný pro měření fotovoltaických panelů?

Ano. Owon HDS2102 měří až DC 1000 V / AC 750 V, takže ho můžete použít pro kontrolu fotovoltaických stringů. Dbejte ale na správné připojení, vhodné sondy a bezpečnostní postupy při práci s vysokým napětím.

Jak se ukládá záznam průběhu a lze ho přenést do počítače?

Ukládáte záznamy přímo v přístroji a přenášíte je přes USB do počítače. Po připojení vy exportujete naměřené průběhy pro další analýzu; komunikace s PC je podporována, takže si rychle zobrazíte a archivujete data.

Do kolika voltů a ampér zvládne měření?

Přístroj zvládá měření až DC 1000 V / AC 750 V a proud do 10 A. Pro bezpečné měření vyšších hodnot dodržujte doporučené bezpečnostní postupy a použijte vhodné sondy nebo ochranné pomůcky.

Obsahuje přístroj všechny multimetrické funkce, nebo musím dokoupit externí sondy?

Přístroj má vestavěné multimetrické funkce — napětí, proud, odpor, kapacitu, diodu, kontinuitu a frekvenci — takže základní měření zvládnete bez doplňků. Pro speciální aplikace (např. proudové kleště nebo vysokonapěťové sondy) doporučujeme dokoupit příslušné sondy.
