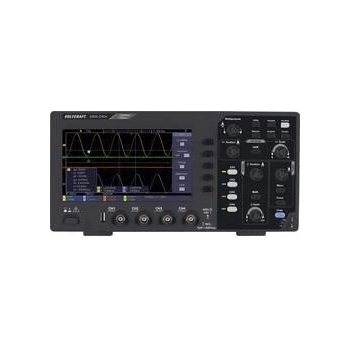

Voltcraft DSO-2104

Rychlé a spolehlivé měření průběhů pro rychlou diagnostiku elektroniky — přehledně a bez komplikací.

Digitální osciloskop Voltcraft DSO‑2104 nabízí 100 MHz šířku pásma, 4 analogové kanály a až 1 GS/s vzorkování, což usnadňuje odstraňování závad v elektronice. S 7" barevným displejem (800×480), 80 kpts pamětí na kanál a USB pro záznam dat snadno zobrazíte a uložíte průběhy; napájení 100–240 V. Pouze pro interiér, bez True‑RMS.

Výkon vzorkování a pásmo

S 100 MHz šířkou pásma a až 1 GS/s vzorkováním zachytíte rychlé přechodové děje a rušení v digitálních i analogových obvodech. Přístroj pracuje s 8bitovým vertikálním rozlišením, což ovlivní detailní reprodukci velmi malých amplitud.

Vícekanálové měření a paměť

Voltcraft DSO‑2104 nabízí 4 analogové kanály a 80 kpts paměti na kanál, takže můžete současně sledovat více signálů a ukládat podrobné záznamy. Osciloskop umí uložit až 16 signálových křivek pro pozdější analýzu.

Vstupy, impedance a bezpečnost

Vstupy podporují AC/DC/GND a mají standardní vstupní impedanci 1 MΩ ±2% || 20 pF ±5 pF. Kategorie měření je CAT II 400 V s maximálním vstupním napětím 400 V — dodržujte bezpečnostní pokyny a používejte přístroj pouze v interiéru.

Záznam dat a připojení k PC

Osciloskop umožňuje záznam dat a přenos přes USB 2.0 Device do počítače. Dodaný software zobrazuje průběhy v reálném čase, umožňuje ukládání a export dat pro další analýzu a dokumentaci měření.

Konstrukce, napájení a příslušenství

Kompaktní rozměry 301×152×70 mm, hmotnost 1,1 kg a napájení 100–240 V AC s nízkou spotřebou (

Klíčové vlastnosti

• 100 MHz šířka pásma a až 1 GS/s vzorkování
• 4 analogové kanály s 80 kpts pamětí na kanál
• 7" barevný TFT displej (800×480) a USB pro záznam dat
• Napájení 100–240 V AC, kompaktní rozměry a nízká spotřeba

Často kladené otázky

Je Voltcraft DSO‑2104 vhodný pro servis a odstraňování závad?

Ano. Osciloskop je vhodný pro rychlé odstraňování závad díky kombinaci 100 MHz pásma, 4 kanálů a 1 GS/s vzorkování; umožní vám lokalizovat rušení a poruchy na deskách i v signálových cestách.

Jak se ukládají průběhy a lze je zobrazit na počítači?

Připojíte ho přes USB 2.0 Device k počítači a v dodaném softwaru zobrazíte průběhy v reálném čase, uložíte je a exportujete. Přístroj umožňuje uložení až 16 signálových křivek a záznam dat pro další analýzu.

Obsahuje přístroj True‑RMS měření, nebo ho musím dokoupit?

Osciloskop nemá True‑RMS měření. Pokud potřebujete přesná RMS měření napětí, použijte samostatný True‑RMS multimetr nebo měřicí přístroj určený přímo pro tuto funkci.

Vydrží osciloskop práci v terénu nebo venku?

Ne. Přístroj je určen pouze do interiéru a neprošel venkovní ochranou; pro provoz v terénu nebo v prašném prostředí je třeba zajistit vhodné podmínky a ochranné kryty.
