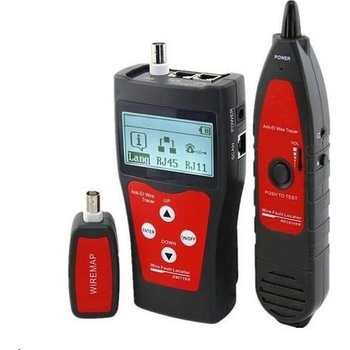

XtendLan LAN Cable Tester TLCD76

Rychlý a spolehlivý pomocník pro odhalení závad v kabelových instalacích.

Digitální přenosný tester XtendLan LAN Cable Tester TLCD76 usnadní odstraňování závad na sítích a telefonních vedeních. Podporuje UTP/STP (CAT5–CAT6), koaxiální i USB kabely, měří délku odrazovou metodou s uvedenou přesností, lokalizuje přerušení a zkrat a nabízí vyhledávání kabelů sondou. LCD 128×64 a napájení z vyměnitelné 9V baterie zaručují komfort při práci; záznam dat není k dispozici.

Široká kompatibilita kabelů

Tester zvládá běžné instalace: UTP/STP (CAT5‑CAT6), koaxiální kabely, USB a telefonní vedení. Je určený především pro odstraňování závad v sítích a telekomunikacích, kde potřebujete rychle ověřit, který vodič co dělá.

Délkové měření s jasnými čísly

Měření používá odrazovou metodu, která ukáže vzdálenost k přerušení nebo zkratu. Po kalibraci na vzorku ≥10 m dosahuje přesnosti ±2 % + 0,5 m; pro CAT5E je přesnost ±3 % + 0,5 m. Výsledek pomáhá určit, kde zasáhnout.

Lokalizace závad a identifikace vodičů

Přístroj detekuje rozpojení i zkrat a indikuje přibližné umístění závady. Pro porty RJ45 zobrazí schéma zapojení při použití loopbacku a v kombinaci se sondou umožní rychlé vyhledání konkrétního kabelu ve svazku.

Přenosnost a provozní parametry

XtendLan LAN Cable Tester TLCD76 má LCD 128×64, funkci Auto off a napájí se vyměnitelnou 9V baterií. Rozměry 175×80×43 mm a pracovní teplota -10 až 60 °C z něj dělají spolehlivý nástroj pro pole i dílnu.

Klíčové vlastnosti

• Kompatibilní s UTP/STP (CAT5/CAT5E/CAT6), koaxiálními, USB a telefonními kabely
• Detekce přerušeného nebo zkráceného vedení a lokalizace závady
• Měření délky odrazovou metodou s přesností ±2 % / ±0,5 m (po kalibraci)
• Přenosný digitální tester s LCD 128×64, funkcí Auto off a vyměnitelnou 9V baterií
• Vyhledávání kabelů pomocí sondy a zobrazení schématu zapojení pro RJ45 s loopbackem

Často kladené otázky

Je tento tester vhodný pro kabely CAT6?

Ano. Tester je vhodný pro kabely jako CAT5, CAT5E a CAT6, stejně jako pro koaxiální, USB a telefonní vodiče; jednoduše připojíte kabel a spustíte test.

Jak přesné je měření délky?

Přístroj používá odrazovou metodu; přesnost po kalibraci na vzorku ≥10 m je ±2 % + 0,5 m, pro kabely CAT5E je to ±3 % + 0,5 m. Kalibrace zlepší spolehlivost výsledku.

Obsahuje tester záznam dat nebo možnost exportu?

Ne, záznam dat není podporován; tester zobrazuje výsledky na LCD v reálném čase, ale bez interního ukládání nebo exportu.

Jak se používá sonda při vyhledávání kabelů?

Sondou lokalizujete vedení pomocí vysílaného signálu a nasloucháte/pozorujete odpověď na přijímači. Sonda má kompaktní rozměry a pracuje spolu s hlavním přístrojem pro rychlé vyhledání trasy.
