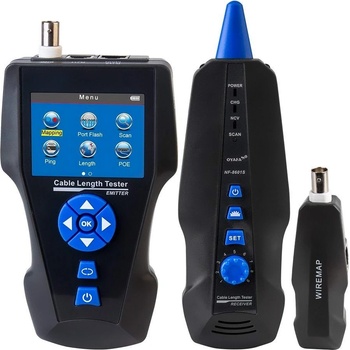

XtendLan LAN Cable Tester TLCD8601S

Rychlé odhalení poruch a přehledná diagnostika pro instalace i servis.

Pokročilý tester XtendLan LAN Cable Tester TLCD8601S kombinuje TDR lokalizaci závad, měření kontinuit a odporu, kontrolu PoE a funkci Ping s barevným LCD a možností záznamu na microSD. Přístroj podporuje UTP/STP (Cat5–Cat7), koaxiál, RJ‑11 i USB a díky kompaktním rozměrům a dobíjecí baterii zrychlí práci při instalacích i servisu.

Rychlá lokalizace poruch pomocí TDR

Tester XtendLan LAN Cable Tester TLCD8601S využívá technologii TDR (Time Domain Reflectometry) pro přesné lokalizování přerušení a zkratu. Měření délky vodiče probíhá odrazovou metodou s deklarovanou přesností 2 % ±0,5 m po kalibraci, což zkracuje čas hledání závad.

Široká kompatibilita kabelů a konektorů

Zařízení testuje UTP/STP (Cat5–Cat7), koaxiál (BNC), telefonní RJ‑11 i USB. Získáte tak univerzální nástroj pro sítě, telefonní rozvody i video‑kabeláž bez nutnosti více přístrojů.

Testy elektrických veličin a kontinuita

Přístroj provádí měření odporu, kontinuity a dokáže změřit PoE napěťové úrovně na vodičích. Tyto testy pomáhají odlišit skutečný zkrat od phantomových stavů a rychle určit, kdy je nutná oprava.

Záznam dat a diagnostika s přehledem

Barevný LCD (128×64 px) zobrazuje výsledky přehledně a záznamy ukládáte na microSD kartu. Funkce Ping (ICMP) a záznam zapojení usnadňují dokumentaci a následné vyhodnocení měření.

Výbava, napájení a provozní parametry

V balení najdete sondu pro vyhledávání vedení, protismyčku a praktické ovládání. Přístroj napájí dobíjecí Li‑ion baterie 3,7 V/1800 mAh, rozměry jsou 173×92×34 mm, hmotnost cca 0,79 kg a provozní rozsah je −10 až +60 °C.

Klíčové vlastnosti

• TDR lokalizace závad s měřením délky (přesnost 2 % ±0,5 m po kalibraci)
• Podpora UTP/STP (Cat5–Cat7), koax (BNC), RJ‑11 a USB
• Záznam výsledků na microSD kartu, vestavěný tónový generátor a funkce Ping
• Dobíjecí Li‑ion 3,7 V/1800 mAh, kompaktní provedení (173×92×34 mm)

Často kladené otázky

Je přístroj přenosný a vhodný do terénu?

Ano. Tester je navržen pro terénní použití: má dobíjecí Li‑ion baterii 3,7 V/1800 mAh, kompaktní rozměry a váhu cca 0,79 kg, takže si s sebou vezmete kompletní měřicí sadu do rozvaděčů i na montáže.

Jak se ukládají naměřené hodnoty — na vestavěnou paměť nebo na kartu?

Naměřené hodnoty se ukládají přímo na microSD (TF) kartu v zásuvce přístroje. Na kartu si uložíte záznamy zapojení, délky vedení nebo naměřené PoE napětí a později je stáhnete do počítače.

Co když chci změřit PoE napětí nebo otestovat ping?

Pro PoE změříte úrovně napětí na jednotlivých vodičích pomocí příslušné funkce měření PoE. Ping (ICMP) prověříte volbou testu Ping na zadanou IP adresu — přístroj vrátí odpověď a pomůže lokalizovat síťové problémy.

Obsahuje tester tónový generátor a vyhledávací sondu?

Ano. Tester obsahuje tónový generátor i přenosnou detekční sondu, které vám umožní vyhledat konkrétní vedení v kabeláži a ověřit spojení bez složitého nastavování.
