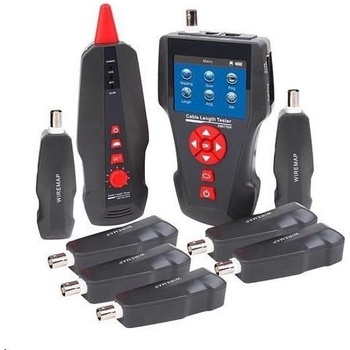

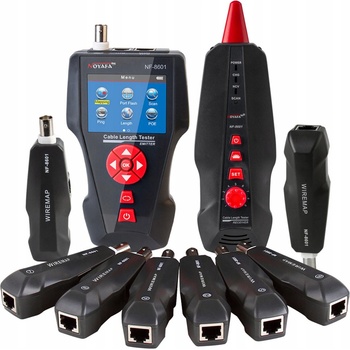

XtendLan LAN Cable Tester TLCD88

Rychlé ověření připojení a snadné vyhledání závad — ušetří čas i nervy při servisních pracích.

XtendLan TLCD88 je přenosný tester kabeláže, který kombinuje měření UTP/STP, koaxiálu, USB a telefonních vedení s funkcemi pro měření délky, identifikaci zkratu/rozpojení, testy PoE a ping. Výsledky uložíte na uSD kartu, přístroj má dobíjecí Li‑ion baterii 1800 mAh a barevný LCD pro práci v terénu.

Kompatibilita s běžnými kabely

XtendLan TLCD88 měří UTP/STP (CAT5/CAT5E/CAT6), koaxiál, USB i telefonní vedení. Díky podpoře různých typů kabelů máte jeden přístroj pro instalace i servis sítí, bez nutnosti přepínat mezi několika speciálními nástroji.

Rychlé lokalizování poruchy

Tester nabízí testy kontinuit a ohmické měření pro zjištění zkratu nebo přerušení, plus vyhledávání pomocí detekční sondy. Identifikace závady a schéma zapojení zrychlí opravu a ukáže přesné místo problému v rozvaděči i v délce vedení.

Měření délky s deklarovanou přesností

Přístroj měří délku vodičů odrazovou metodou. Přesnost: po kalibraci na vzorku ≥10 m je to 2 % ± 0,5 m, pro kabely CAT5E 3 % ± 0,5 m. To pomůže odhadnout vzdálenost poruchy i při práci v rozlehlých instalacích.

Záznamy a síťové testy

Tester ukládá výsledky na uSD (TF) kartu — zapojení vodičů, naměřené délky i naměřené PoE napětí. Navíc umí provést PING (ICMP) na zvolenou IP adresu, takže zvládne základní kontrolu konektivity bez nutnosti notebooku.

Přenosnost, napájení a provozní podmínky

Přístroj je kompaktní (173 × 92 × 34 mm) a má dobíjecí Li‑ion baterii 3,7 V / 1800 mAh. Pracuje v rozmezí −10 až 60 °C, takže je vhodný pro použití v terénu i v kontrolovaných vnitřních instalacích.

Klíčové vlastnosti

• Měří UTP/STP (CAT5/CAT5E/CAT6), koaxiální, USB a telefonní kabely
• Detekční sonda a 8 protismyček pro rychlé vyhledání a identifikaci vedení
• Ukládání záznamů na uSD kartu (zapojení, délky, PoE napětí)
• Dobíjecí Li‑ion baterie 1800 mAh a kompaktní přenosné provedení

Často kladené otázky

Je tento tester vhodný pro měření kabelů CAT6?

Ano. XtendLan TLCD88 podporuje měření na kabelech CAT6 i dalších běžných typech (CAT5/5E, UTP/STP). Přesnost měření délky závisí na kalibraci a typu kabelu, u CAT5E je udána přesnost 3 % ± 0,5 m.

Obsahuje přístroj záznam na paměťovou kartu, nebo jen vnitřní paměť?

Přístroj má slot pro uSD (TF) kartu pro uložení záznamů. Interní trvalá paměť není uváděna, proto doporučujeme ukládat měření přímo na uSD kartu pro zálohu a přenos dat.

Jak najdu kabel pomocí detekční sondy?

Spusťte vyhledávací režim a přiložte detekční sondu k vodičům; sonda najde vedení podle vysílaného signálu a ukáže místo spojení. Sadu doplňuje 8 protismyček pro identifikaci jednotlivých párů v rozvaděči nebo rozbočovači.

Vydrží baterie dlouho a jak se nabíjí?

Ano. Přístroj používá dobíjecí Li‑ion baterii 3,7 V / 1800 mAh, která je určena pro práci v terénu. Skutečná výdrž závisí na frekvenci měření a použití sondy či podsvícení displeje; nabíjení probíhá standardně přes integrovaný vstup (viz manuál).
